안녕하세요
조신하게 쓰던 로지텍 G502 lightspeed 무선마우스가 어느순간 좌클릭하는데 우클릭이 동시에 되는 문제가 발생하더군요.
윈도 설정상 좌우클릭이 바뀐 문제는 아니고.. 하드웨어적인 문제로 파악되었으며.. 날잡고 분해해서 확인해봤습니다. 보증기간도 끝났고..
분해절차는 레딧의 선배 고수분께서 6년전에 올리신 내용이 있어서 그대로 따랐습니다.
문제는 마우스 피트? 스케이트? 여튼 바닥에 붙어있는 마찰을 줄여주는 부분을 떼어내야 분해가 된다는건데.. 이건 우리친구 알리에서 몇천원에 구매가능합니다. 이거 준비한 다음 과감하게 뜯어서 분해해봅니다.
증상을 의심했던 것 중 하나가 증상이.. 뭐랄까 스위치 단계에서 뭔가 사단이 났어야 저런 좌우클릭 혼합 문제가 발생할거 같았습니다. 센서 이상은 당연히 아니고.. 연결이상이 발생한다 하면 인식 자체가 문제지 자꾸 이렇게 특징적으로 좌우클릭만 맛이 가서 좌클릭할 때 우클릭이 되는건.. 좀 이상하더군요.
버튼의 기계적인 문제일 리는 없고...
여튼 나사를 십수개 넘게 풀어가면서 구중구궐에 숨어있는 마우스 스위치가 붙어있는 기판을 노출시켰습니다.
이 마우스는 마우스 상부 쉘 - 상부 기판 - 플라스틱 프레임 - 하부기판 - 하부 쉘 구조로 되어 있으며, 전체적으로 보면 마우스 버튼의 기계적인 구조, pcb 상 눈에 띄는 문제 등은 없었고.. 이러면 상부 - 하부 기판의 연결 부분에 문제가 있지 않나 싶더군요.

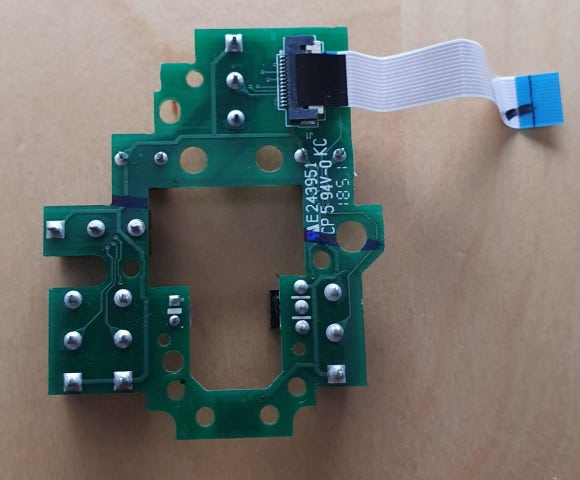

아래 사진은 분해한 상태의 상부기판 의 아랫면입니다. 요 기판에 마우스 스위치가 붙어있고, 이 신호를 저 리본 케이블로 하부 기판에 전달하는 역할을 하지요.
분해하는데 너무 심취해서 사진을 찍는다는걸 깜빡해서.. 기판 사진은 저 위의 레딧횽껄 가져왔습니다.
하부 기판으로 연결되는 리본커넥터 접점은 이상이 없었습니다. (사진상의 파란색 부분)
고로 상부기판의 커넥터 부분이 수상하다 판단하고 위의 테입을 띠어내고 케이블을 분리해봤습니다. (pcb의 검은색 테이프 붙은 부분)
빙고... 케이블에 검은 부식이 가득했으며, 순간 너무 놀라 알콜솜으로 한번 닦아내고... 앗차 싶어 사진을 찍었습니다. 저 부분에 저렇게 부식이 있어 쇼트가 나다보니 마우스 클릭이 개판을 쳤구나.. 싶더군요.
알콜솜으로 너무 박박 닦았나.. 패턴이 날라가더군요. 뭐 부식되어 있던거니 당연한 결과겟지요.. 아주 조졌습니다...만
리본 케이블 삼입부의 프라스틱 가이드 떼어네고 패턴 날라간 부분 가위로 잘라내고 칼로 살살 긁어봅니다. 내 마음처럼 좀 삐뚤게 자르긴 했지만 뭐 신호만 흐르면 되죠;;;;; 여튼 케이블은 여기까지 하고 커넥터를 봅시다
하긴 케이블에 부식이 저렇게 있으면 커넥터도 멀쩡할 리가 없죠..
bw100 샤워 및 종이를 끼워 커넥터 접점부를 박박 닦아냅니다
썩 만족스럽게 제거되진 않았고, 좀 더 닦아내고 싶지만 뭐.. 장비가 없는 상태에서는 더 하다가 조지겠다 싶어서 대강 이정도로 마무리 합니다. 아예 이건 pcb를 교체하는 게 적절할 듯 싶기도 하고.. 일단 문제의 원인이 요게 맞는지를 확인해 봅니다.
분해의 역순은 조립이라고 리본 케이블도 다시 끼우고 나사도 십수개 다 조립해보니 마우스 클릭이 아주 정상적으로 잘 동작합니다. 좌클릭은 좌클릭, 우클릭은 우클릭..
정말 이해가 안되는 게.. 저 부분은 마우스에서 물리적으로 중간 부분에 위치해 있고, 실드 테이프까지 붙어있어서 액체나 이런 불순물이 침투하기가 아주 어려운 위치라는 거지요. 실제로 근처에 액체의 흔적도 없었구요.
뭐 당연히 마우스에 액체를 흘린적도 없고 제가 다한증 환자도 아니고.. 그렇다고 리본케이블이 커넥터 내부에서 저렇게 검은색 부식이 발생을 하는 물건이냐? 그럴리 없겠죠?
애초에 뭔가 발라져 있었다면 모를까..
여튼 로지텍에 대한 의문을 남기면서 조치는 완료했습니다.

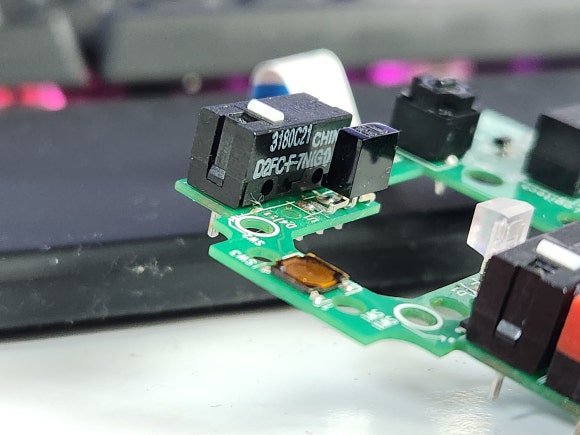

마우스 스위치는 D2FC-F-7N(G1)이 들어갔는데, 이아이를 좀 바꿔보면서 다시 한번 클리닝을 해볼까 합니다.
결론 : 마우스 분해해야 해서 열라 빡침
