안녕하세요 일주일에 한 번씩 글을 쓰고 싶은 백수 리베로입니다.

취미로 목공을 하고 있으며 제작기를 남겨두면 좋을 거 같아 글을 써봅니다.

0. 시작

첫  손주를 본 양가 부모님들은 단톡방으로 많은 손주 사진을 요구하셨죠.

어버이날을 맞아 구글 드라이브와 연동이 되는 디지털 액자를 선물하면 좋겠다는 생각에 만들어봤습니다.

클리앙에  제작 후기가 많이 있어서  편하게 만들 수 있었던 거 같아요.

1. 준비물

27인치 IPS 액정  (중고 - 30000원)

라즈베리파이 3B+  (중고 - 20000원)

아두이노 프로미니 (3000원)

듀얼 릴레이 : SZH-EK074 (1300원)

전압강하 모듈 : SZH-PWSD-011(3000원)

IR 수신모듈 : VS1838b (200원)

PIR 센서 : MH-SR602 (3000원)

12V 5A  아답타 (집에서 놀고 있는녀석)

IR 리모컨(집에서 놀고 있는 녀석)

DC 파워잭(80원)

납땜을 위한 테프론 와이어

만능기판

그리고 액자 프레임 제작을 위한 나무 (오크 - 10000원)

2. 구성

양가 부모님들이 사용하기 때문에 문제가 발생하면 굉장히 귀찮아집니다. (A/S 호출과 이어지는 잔소리) 그래서 최대한 문제가 발생하지 않게 간단하게 제작했습니다.

디지털 액자에 관련된 솔루션이 MagicMirror 등 많이 있지만 여러 기능 필요 없이 사진만 로드하면 되기 때문에 fbi 뷰어만 사용했습니다.

 구글 드라이브 공유 폴더에 올려놓은 사진을 rclone (https://rclone.org)을 이용해 라즈베리 파이로 동기화.

동기화된 사진을 fbi 뷰어로 로드하는 구조로 만들었습니다.

(구글 드라이브 사진폴더 ====동기화==== 라즈베리파이 ------ fbi viewer 이미지 랜덤 로드)

https://blog.lukael.kr/rajeuberipaireul-iyonghaeseo-google-drivewa-synchagi/

rclone을 이용해서 구글 드라이버와 동기화 방법은 위 링크 참조했습니다.

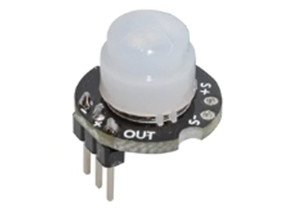

2) PIR 센서- MH-SR602

항상 액정을 켜두면 전기세와 필요하지 않는 시간에 직접 꺼야 하는 귀찮음이 있기 때문에  PIR  센서를 라즈베리 파이에 붙여서 1분 동안 움직임이 없으면 모니터 신호를 끄게 파이썬으로 간단하게 프로그래밍 했어요.

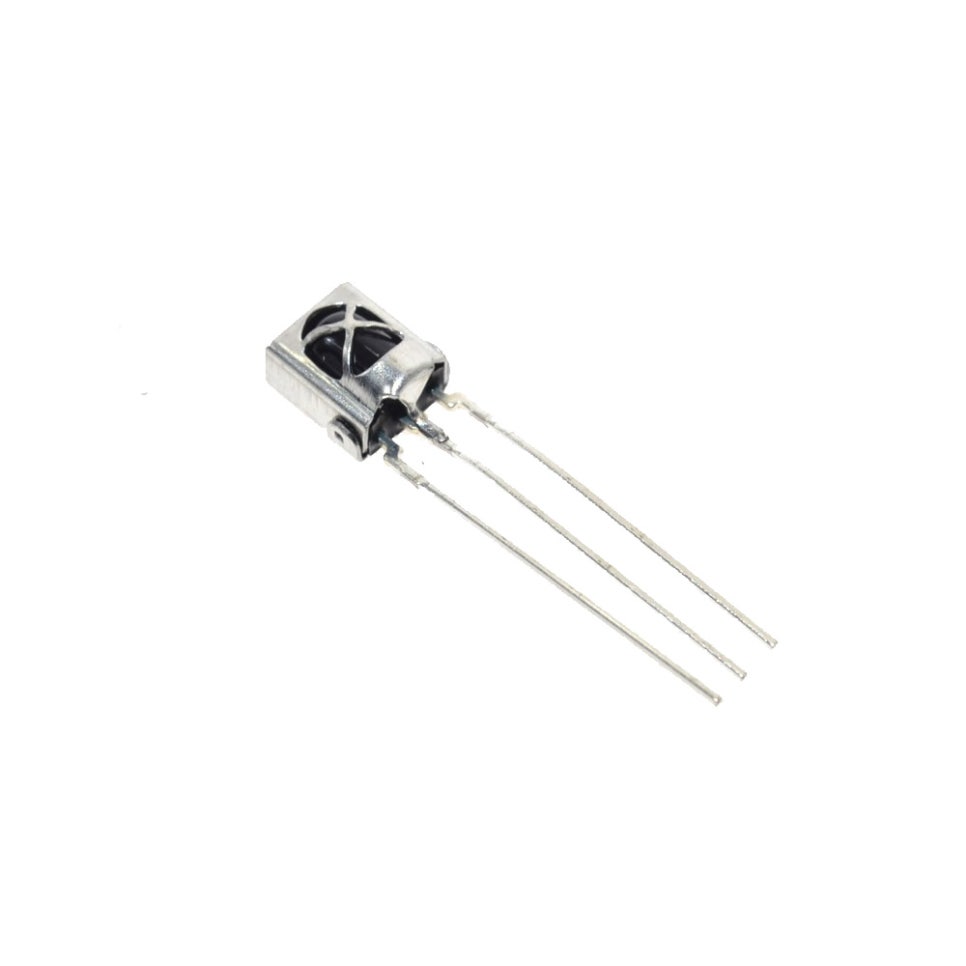

3) ir 리시버 - VS1838b

혹시나 문제가 발생할 때를 대비해서 라즈베리와 액정 전원을 IR 리모컨으로 제어 할 수 있게 아두이노에 릴레이와 IR 리시버를 붙였습니다.

4) 액정 - 이름 까먹은 중소기업 ISP 패널 모니터

시야각 때문에 꼭 ISP 패널을 사용 하셔야합니다.

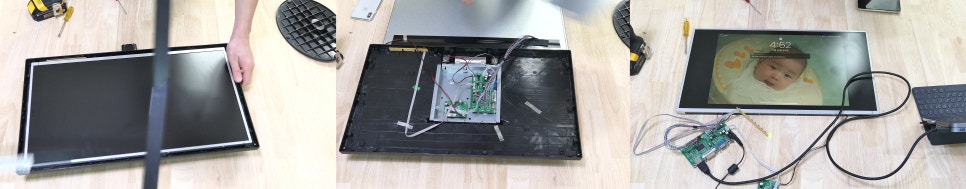

중고 컴퓨터 부품을 판매하는 업체에 가서 27 인치 ISP  모니터를 2개 구입했습니다. 액정을 적출합니다. 하우징은 다시 사용하지  않을 거기 때문에 막 뜯습니다.^^

액정과 AD 보드만 챙겨둡니다.  잘 작동하는지 테스트도 해봅니다.

3. 제작

1) 보드

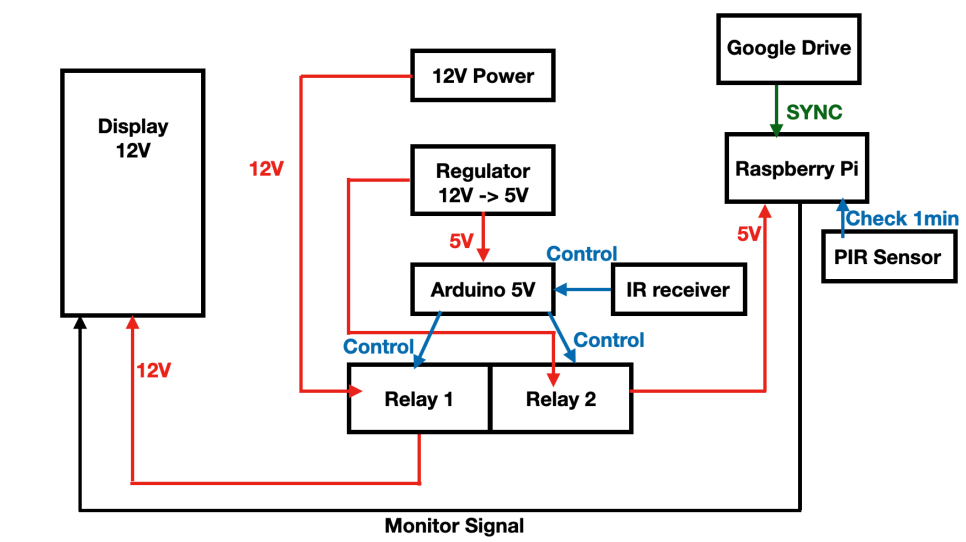

위의 흐름처럼 납땜하고 연결했습니다.

12V 어댑터를 연결하면 12V는 액정 AD 보드와 전압 강하 모듈로 보내고 12V를 받은 전압강하 모듈은 5V로 나와서 아두이노와 라즈베리 파이를 5V로 구동시킵니다.

 액자 두께가 너무 두꺼워지면 안 이쁘니까 최대 얇고 싼(?) 부품들을 사용했습니다.

납땜 완료 후 정상작동하는지 테스트.

2) 프레임

액정 사이즈를 측정 후 목재를 필요 사이즈만큼 재단을 합니다.

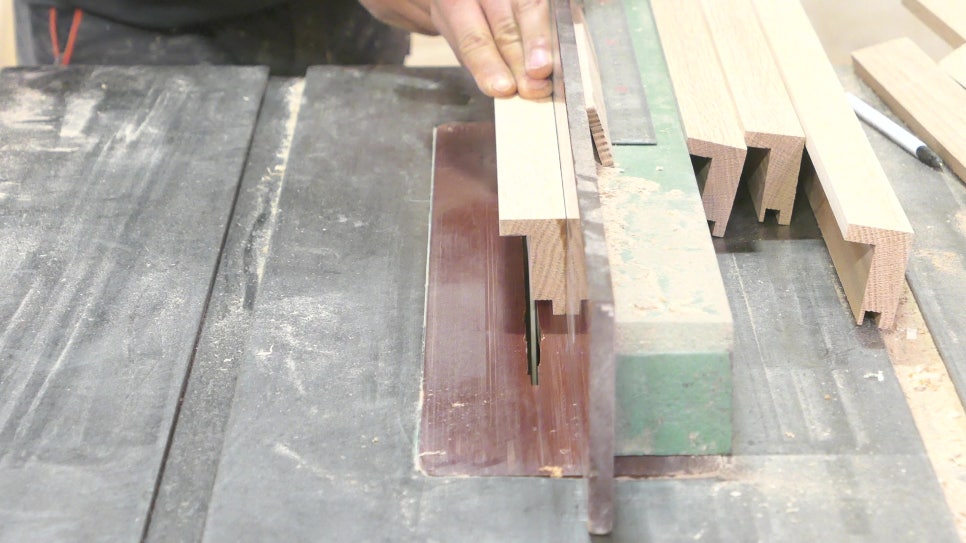

재단된 목재를 다시 액정과 뒤판을 받쳐 줄 수 있게 위 그림처럼 계단 구조로 만들어야 합니다.

먼저 빗금 친 1부분을 가로세로로 켜서 제거합니다.

그리고 2부분은 톱날 두께만큼 이동하면서 제거

최종 모양

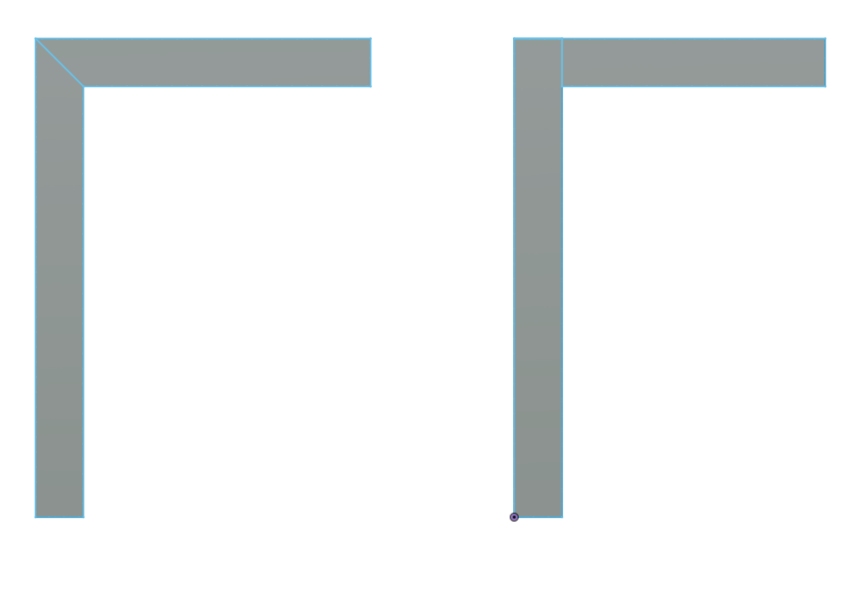

보통 액자는 대각선으로 접합되어 있습니다.

이유를 좀 생각해 봤는데  대각선으로 연결되어야 디자인 때문인 거 같아요.(제 생각)

오른쪽 보다 왼쪽이 더 이쁘지 않나요?

45도의 두 목재를 이으려면 연귀짜임으로 연결해야 합니다.

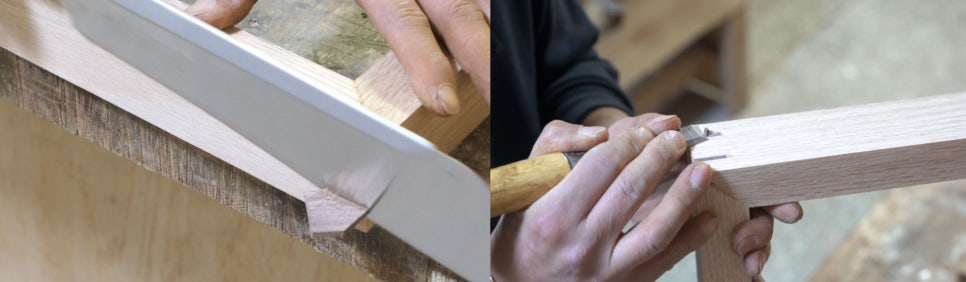

▲ 연귀촉짜임  이미지 출처  http://imwood.net

위 사진처럼 톱질을 열심히 해서 연귀촉짜임을 할 수도 있으나 귀찮으니..

테이블 쏘를 이용해 보겠습니다

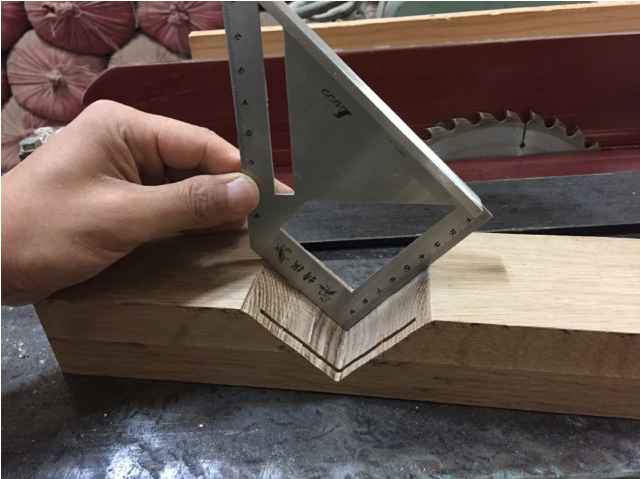

일단 계단형으로 가공한 목재 양쪽 끝을 45도로 재단을 합니다.

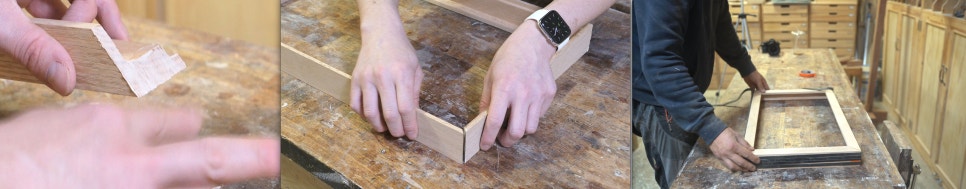

재단된 면을 타이트 본드를 바른 후 붙여줍니다. 본드가 마르기전에 각 모서리의 직각을 확인해야 합니다.

고무줄로 타이트하게 감아주고 하루 동안 건조해 줍니다. ( 타이트 본드에서 하중을 받는 접합 부분은 24시간을 추천하네요)

접합이 완료되면 공방 선생님이 만들어 놓은 지그를 이용해 모서리 부분을 밀어주면 톱 두께만큼 홈이 만들어집니다.

톱날 높이는 액자의 대각선 길이보다 짧아야 합니다.

이 홈에 타이트 본드를 골고루 펴 발라준 후 만들어 놓은 쐐기 (목재 색이 대비되면 이뻐요. 저는 호두나무를 사용했습니다.) 밀어 넣습니다.

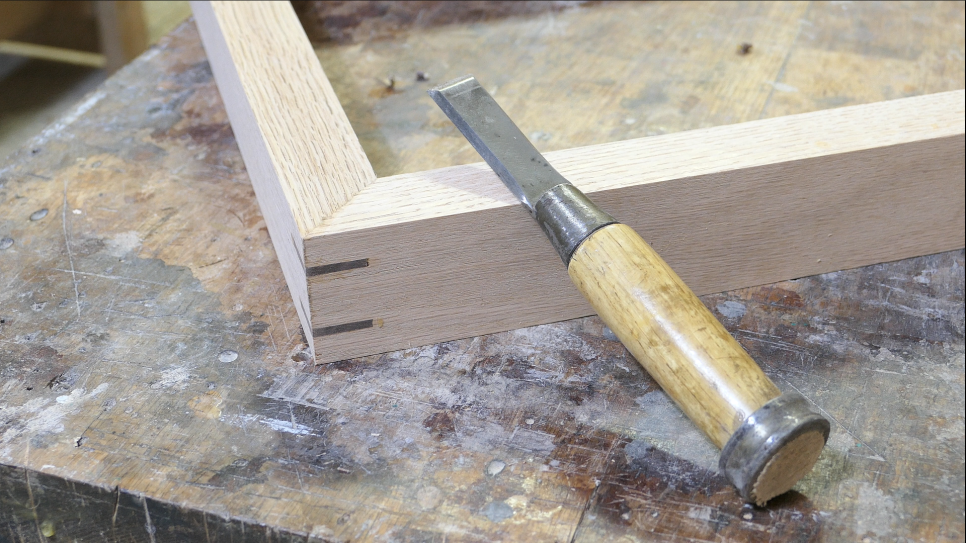

튀어나온 부분은 톱질로 제거!

PIR 센서와 IR 리시버 위치를 프레임 안쪽에 넣고 구멍을 뚫으려다가 프레임 구조가 약해질 거 같아서 외부에 공간을 따로 만들었습니다.

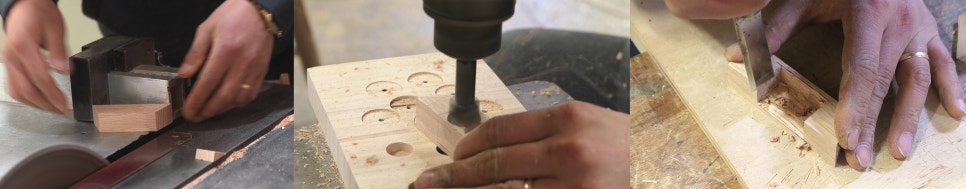

두 센서가 들어갈 만큼 재단을 합니다.

센서가 들어갈 공간을 만들기 위해 드릴 프레셔로  일정하게 제거하고 나머지는 끌로 마무리합니다.

센서를 외부로 노출되어야 하기 때문에  센서 크기를 측정 후 적당한 사이즈의 구멍을 드릴로 뚫습니다.

센서 부분은 기존에 만들어놨던 프레임에 똑같이 목공 본드로 접합.

마지막으로 전원 커넥터도 DC 파워잭 크기를 정확하게 그려서 드릴로 구명 낸 후 끌로 정확하게 마무리.

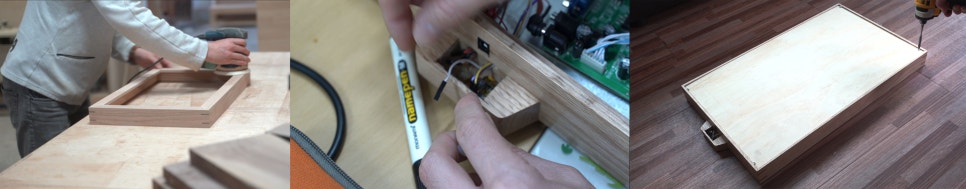

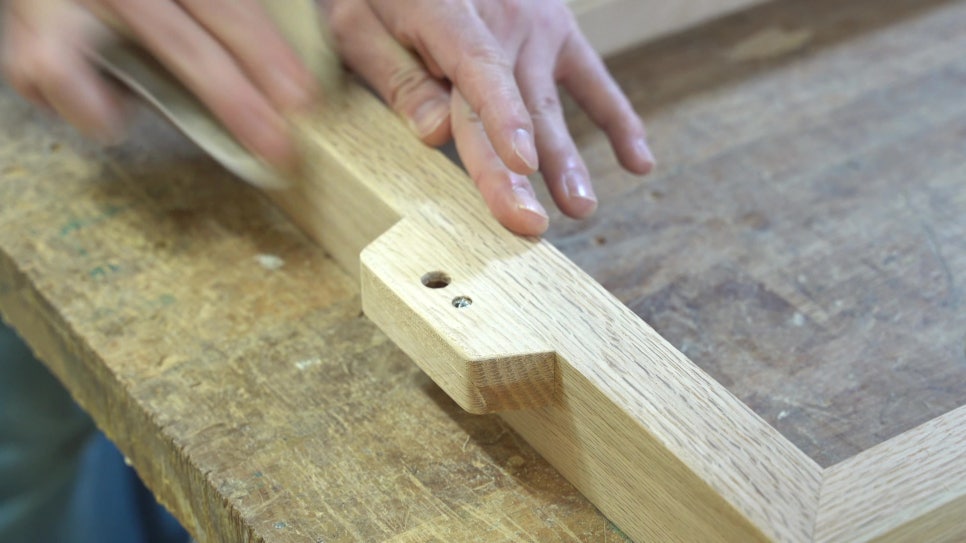

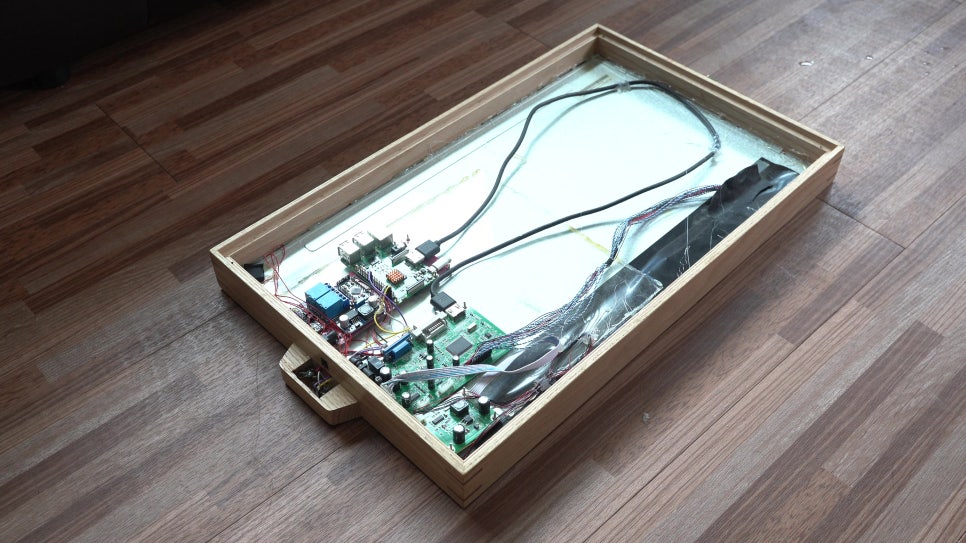

샌딩, 오일칠을 하고 액정과 보드를 프레임에 넣어 줍니다.

PIR 센서와 IR 리시버와도 핀을 잘 확인해가면서 라즈베리파이와 아두이노에 연결해 줍니다.

마지막으로 뒤판을 덮어주면 끝.!

후기

부모님이 좋아하시네요!  효도용으로 최고 인거 같아요.

사진을 넘기는 걸 제어 할 수 없으니 답답하신가봐요. 추후에 업데이트 해드린다고 했습니다. 끝

 다음에도 올게요 안녕~
