안녕하세요.

백수 리베로입니다.

회사를 다닐 때부터 목공을 취미로 배우고 있는데 하다 보니 기록으로 남겨두면 좋겠다 싶어서 제작 과정을 남겨봅니다.

0. 시작

제 동생은 갑자기 무선 충전기가 필요로 하다며 이것저것 물어보길래...

해외에서 많은 분들이 충전 모듈을 구입해서 하우징 만들던 게 생각나서 직접 만들어주겠다고 했습니다.

1. 준비

디자인

디자인은 네모에 곡선만 줬어요. 전 디자인 따위는 생각 안 하는 공돌이니까요.

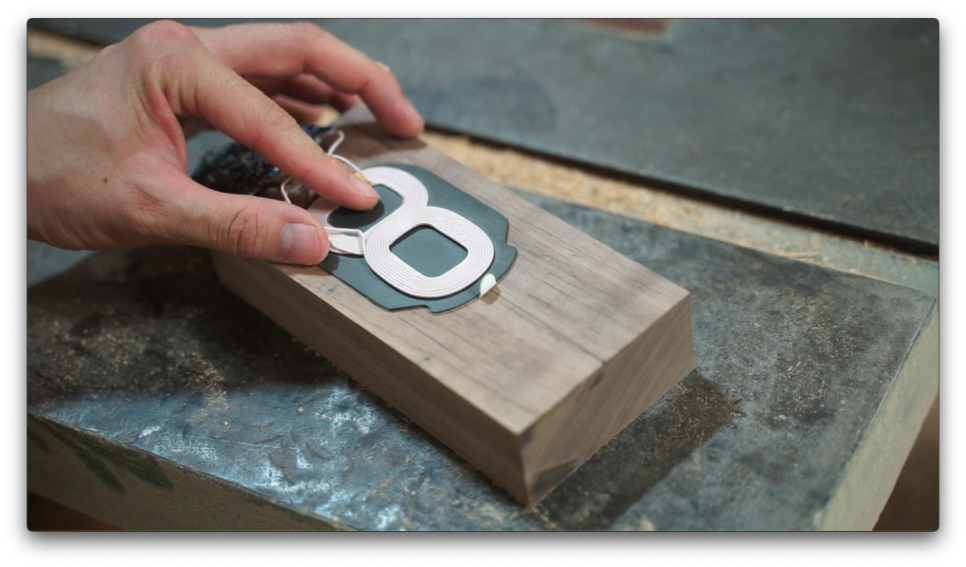

모듈

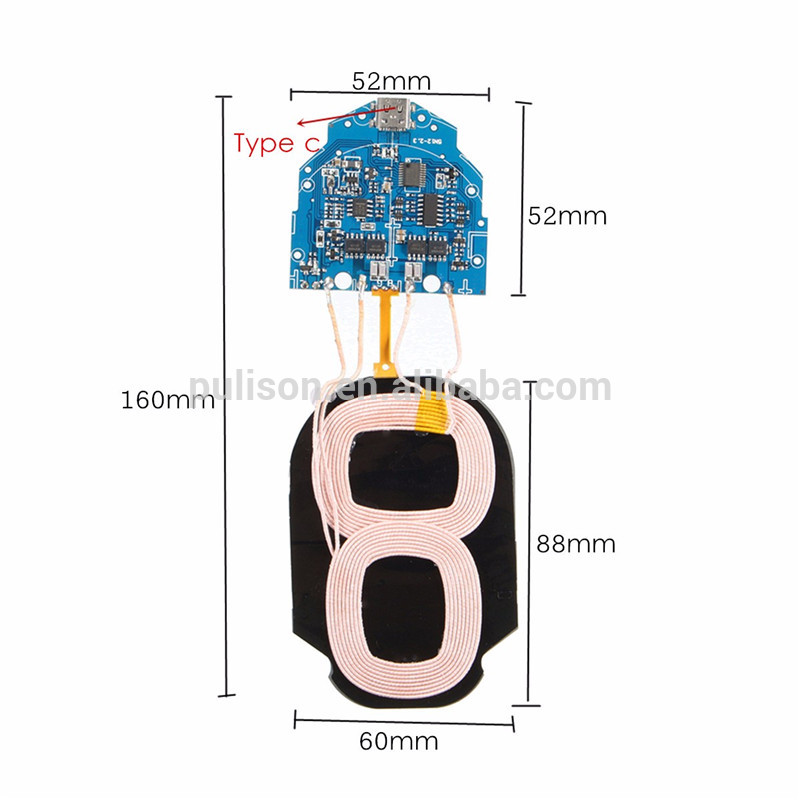

SCY-5N12-2.1

요녀석은 고속 충전이 가능하다 해서 5000원 정도 주고 구입했습니다.

Qi 방식에 9V 1.5-2A를 사용하네요.

지금은 커넥터가 C 타입(SCY-5N12-2.3)으로 판매하는데 제가 구입한 건 마이크로 5핀 커넥터네요.

그리고 하우징 만들 목재

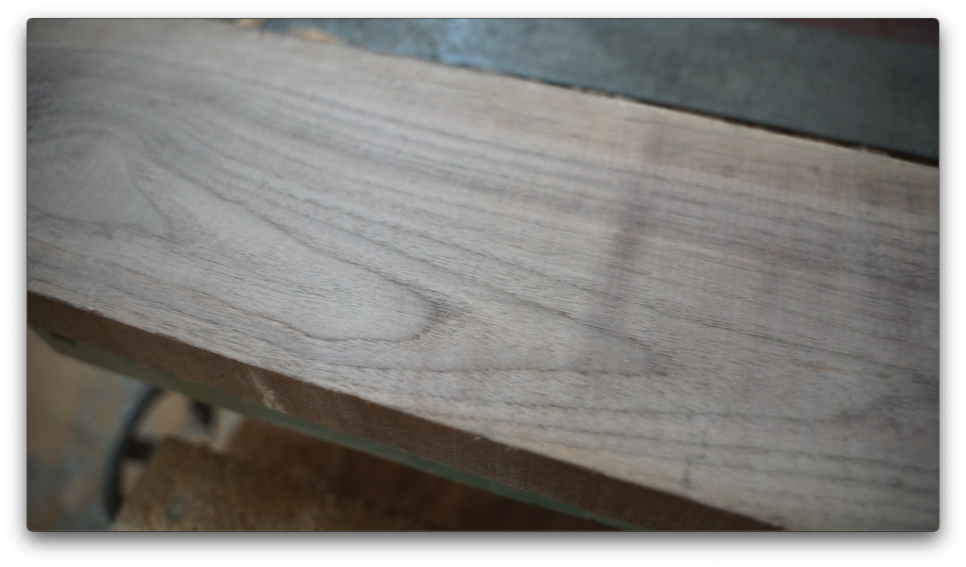

고급 목재의 아이콘 호두나무를 사용했습니다. 호두나무는 비싼 편에 속하는데 하우징에 사용될 목재양이 적어서 비싼 나무로 만들어봤습니다.

2. 제작

무선 충전 모듈의 크기를 생각해서 재단을 합니다.

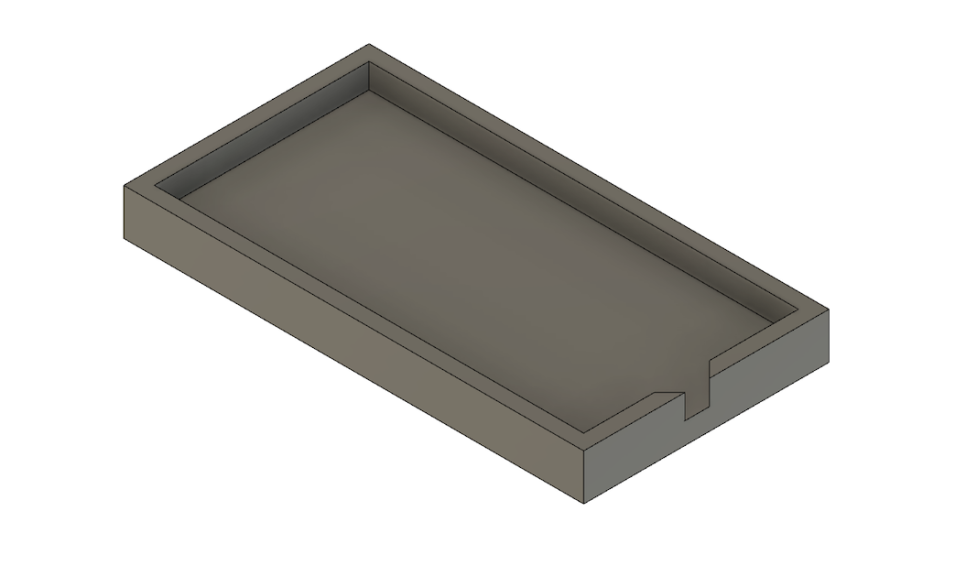

재단한 목재에 모듈이 들어갈 공간을 위에 모델링처럼 팔 겁니다.

모듈이 들어갈 위치를 잡고 라인을 그려줍니다.

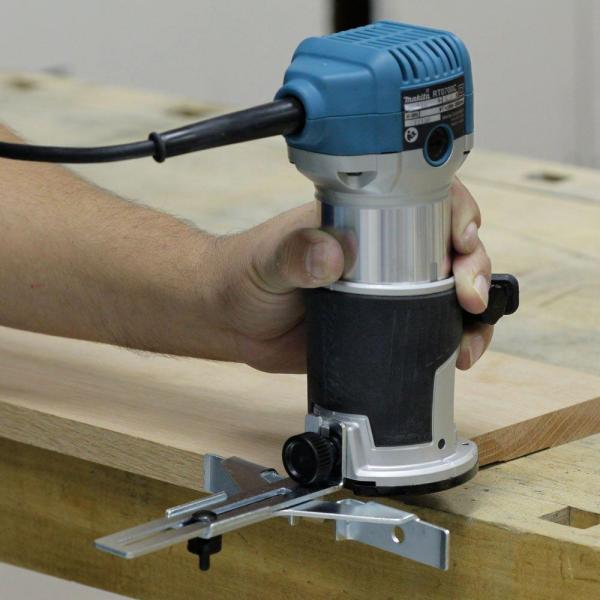

 ▴ 트리머, 스트레이트 가이드

 ▴ 일자 비트

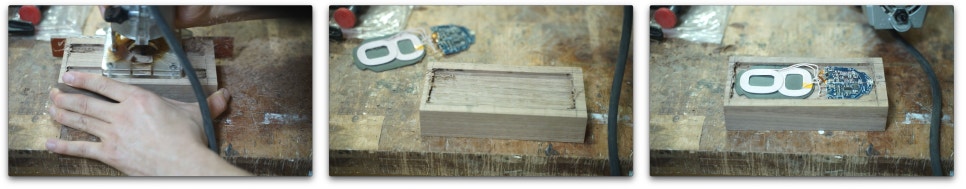

여러 방법이 있겠지만 트리머로 공간을 만들어 보겠습니다.

스트레이트 가이드 사용하면 목재의 끝과 트리머 일자 비트(날)까지 일정 거리로 홈을 팔 수 있습니다.

일자 비트 사이즈 보다 작게 이동하면서 밀어주면 공간이 만들어지게 됩니다.

모듈 사이즈에 맞게 공간이 만들어졌네요. 짜란~

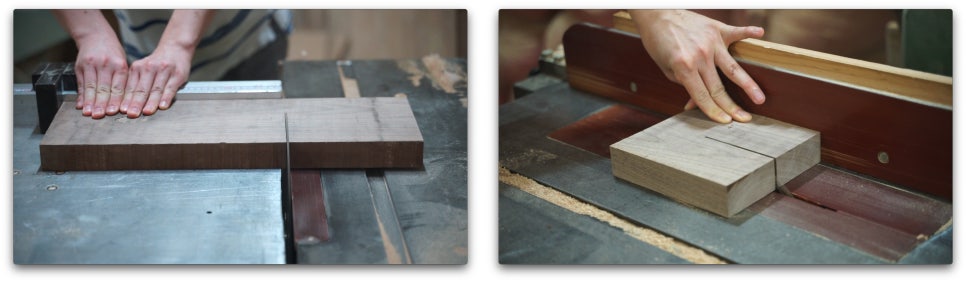

모듈 스펙에서 휴대폰과 모듈 사이 거리를  2~4mm를 추천하네요. 3mm 정도의 두께와 모듈이 들아 갈 공간을 고려해서 나무를 켜야 하는데요 얇은 나무를 켜야 하는 작업은 위험해서 공방 선생님한테 부탁했습니다. 톱 높이를 켜야 하는 나무의 반보다 조금 낮게 설정 후 양쪽으로 켜주면 원하는 부분만 잘려 나옵니다.

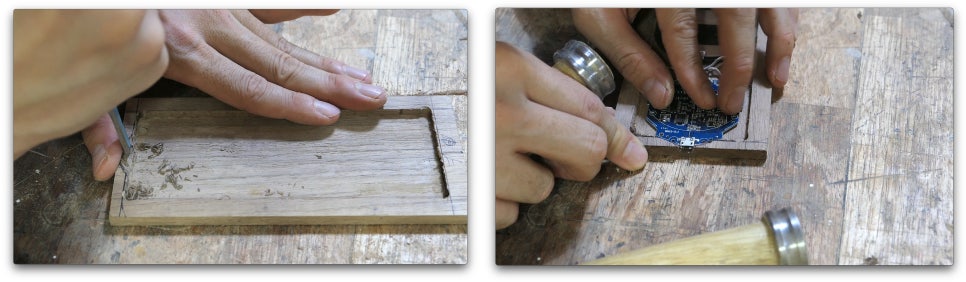

하우징에서 유일하게 외부로 노출이 되는 부분이 전원 커넥터 부분인데  정확한?! 눈대중으로 끌로 깎았습니다.

대충 맞네요. 5pin 커넥터는 위와 아래가 비대칭이라서 빈 공간이 생기겠지만 자투리 나무로 이쑤시개처럼 메꿔서 넣을 겁니다.

이 모듈에는 전원, 충전 상태를 표시하는 LED가 필름 케이블에 연결되어 중앙에 위치해 있는데, 지금 디자인으로는 휴대폰에 덮여 상태등 확인이 불가능해서 좌측 상단으로 연장하는 작업을 했습니다.

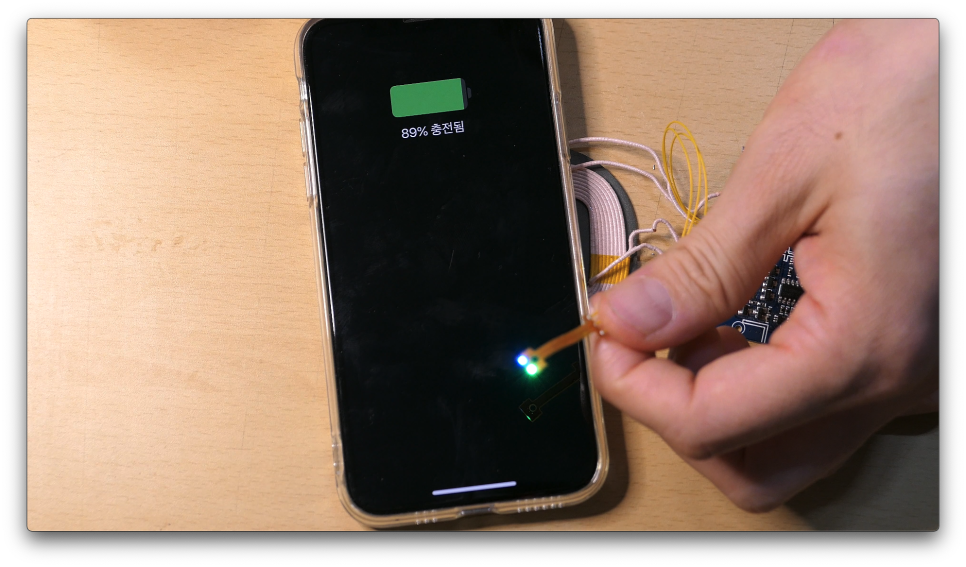

인두기로 모듈에 붙어 있는 필름 케이블을 조심스럽게 때고 와이어로 납땜해서 연장해줍니다.

잘 작동하네요.

외부에 상태등이 표시될 수 있게 구멍을 뚫어 줄 겁니다. LED 사이 간격을 측정해서 드릴로 원하는 위치에 구멍을 뚫었습니다.

이제 모듈과 상태 표시등을 나무에 붙여야 하는데 그냥 글루건으로 고정하겠습니다.

모듈과 상태 LED 접착이 끝나면 밑판 덮어야 합니다. 밑판은 똑같은 사이즈에 두께 3mm로 재단을 해서 지금까지 작업한 부분과 접착을 합니다.

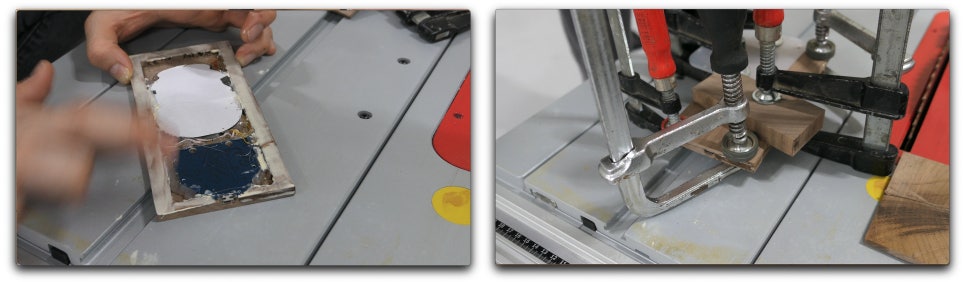

접착할 부분에 타이트 본드를 골고루 펴 바른 후 클램프로 쪼여준 후 완전히 마르기(접착)를 기다립니다.

이제 디자인 한 것처럼 각 모서리의 곡선을 주는 작업을 하려고 합니다. 옆면 모서리 부분에 원하는 만큼 R 값을 그리고 벨트 샌더로 라운드를 만들었습니다.

 ▴라운드 오버 비트

윗면 모서리는 라운드 오버 비트로 모서리를 둥글게 만들어줍니다.

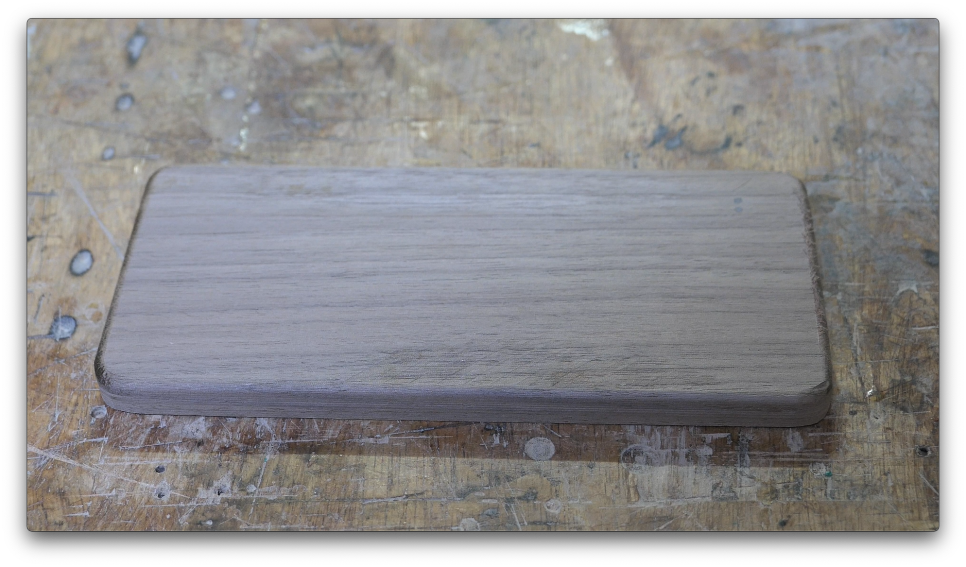

의도한 디자인(?)이 나온거 같네요.

이제 마무리만 남았습니다.

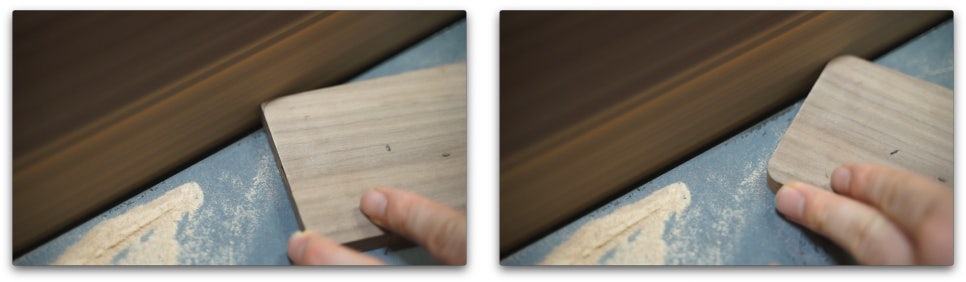

목공의 꽃은 샌딩이죠. 샌딩기와 손사포를 사용해서 사포 120부터 600까지 사포질을 합니다.

개인적으로는 정확한 재단과 제작도 중요하지만 샌딩과 오일칠을 잘하면 체감(?) 퀄리티가 확 상승하더라고요.

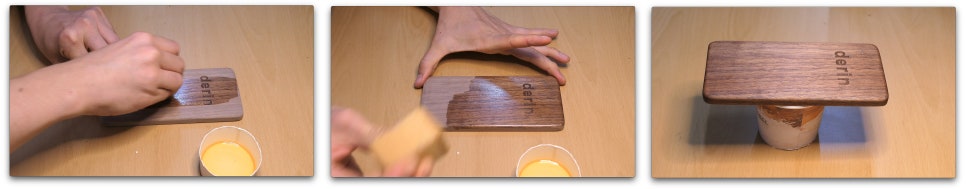

오일을 칠합니다. 건조합니다. 또 칠합니다. 또 건조합니다. 또 칠합니다.

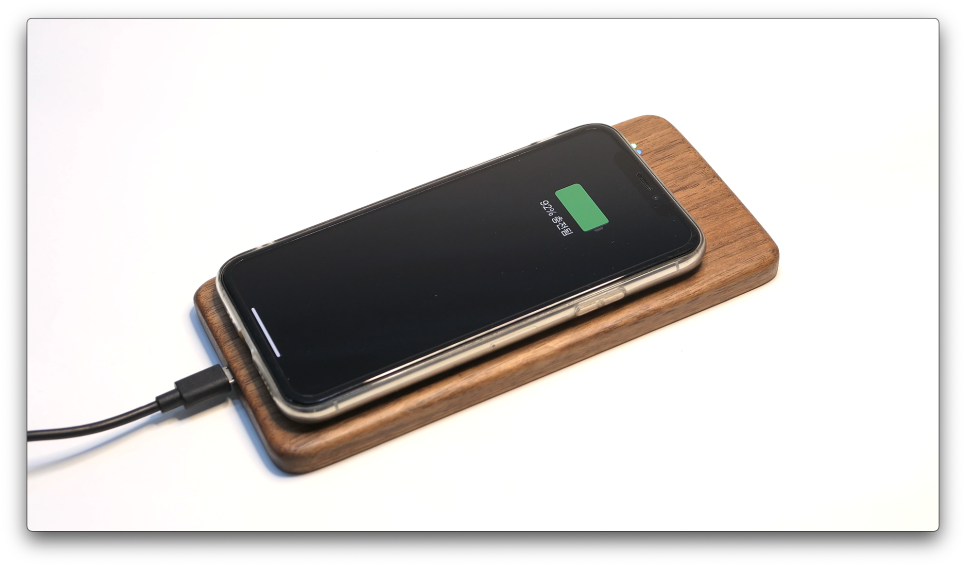

이상 없이 작동하네요.

3. 문제점

동작은 이상 없이 하는데 온도가 높아지면 충전 속도가 느려집니다.

발열에 대한 고려가 전혀 없었네요.(2년째 사용중인데 문제는 발생하지 않았습니다.)

문제 발생시 유지 보수가 안됩니다.

 괜찮습니다. 동생 거니까요.

동생아 잘 쓰고 있지?

밑에는 제작 영상입니다.
