0. 시작

누구에게나 그렇듯, 어린 시절 물건에 대한 결핍은 한 가지쯤 있기 마련이죠.

저에게 그 결핍은 레노버 노트북이었습니다. (학생인 신분으로 사기에는 너무 비ㅆ....)

당시 기숙사형의 최신식 X220은 놀라운 사양과 뛰어난 키감으로 형보다 제가 더 자주 사용이 했고...

(정작 기숙사형은 노트북에 관심이 없어.)

7열 + 빨콩은 공돌이를 위해 태어난 물건이라고 생각했었죠.

졸업, 취업, 결혼, 그리고 육아 테크트리를 타고 나니 어느새 배 나온 아저씨가 되어있었죠.

최근 중국산 기계식 키보드의 놀라운 가격과 키감 때문에  다양한 키보드를 접하다 보니, 문득 잊고 있던 레노버 키보드가 떠올랐습니다.

마지막 7열이었던  *20 시리즈를 현시점에서 사용하기에는 너무 힘든 사양이라..

키보드만 사용할 방법을 찾아보던 중...

세상 모든 것이 존재하는 중국에 완벽한 솔루션이 있는 것을 확인했습니다.

LINK

https://item.taobao.com/item.htm?_u=42o8mh420d08&id=615448425938&spm=a1z09.2.0.0.33f62e8dB4Z3oT

무선 (블루투스 + 2.4G 무선 + 유선)

7열 키보드 사용.

그러나 하우징이 3D 프린터로 제작되어 아쉬움.

LINK

같은 판매자가 하우징을 제외한 DIY 키트를(보드 + 배터리 + FPC) 따로 판매하더라고요.

그래서 만들어 보기로 했습니다.

1. 준비물

• 키보드


우선 키보드를 구해야 합니다.

알리에서 검색하면 약 15,000원 정도에 새 키보드를 구입할 수 있습니다.이 제품은 정품이 아니기 때문에 키감이 다르다는 이야기가 있더군요.

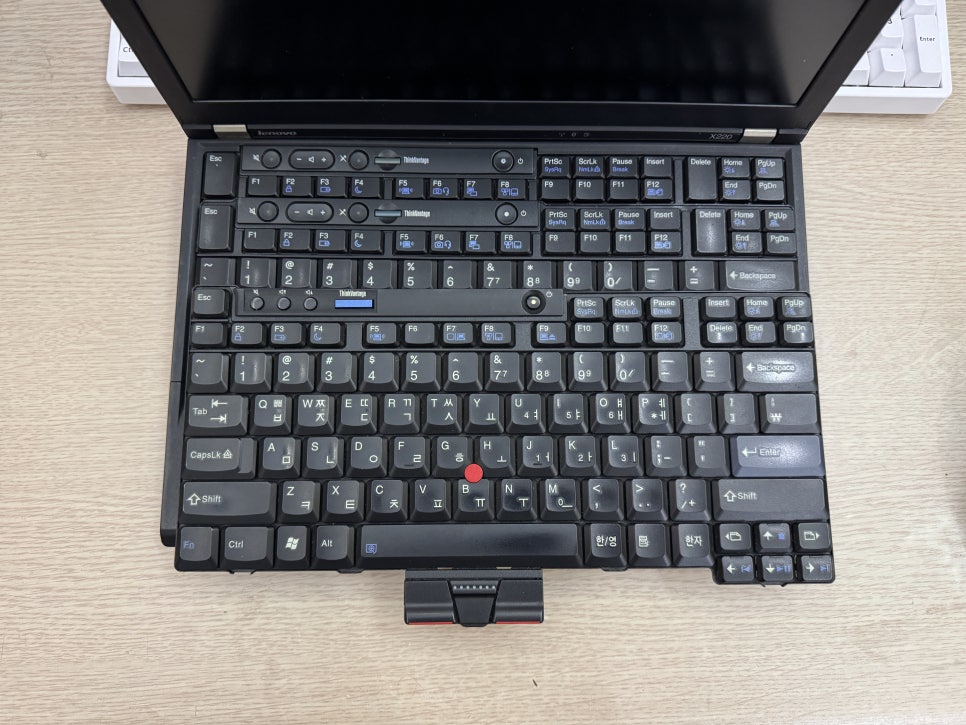

그래서 중고로 나온 정품 키보드를 하나씩 모으기로 했습니다.

△ 사진 출처 https://www.yjcnc.co.kr/

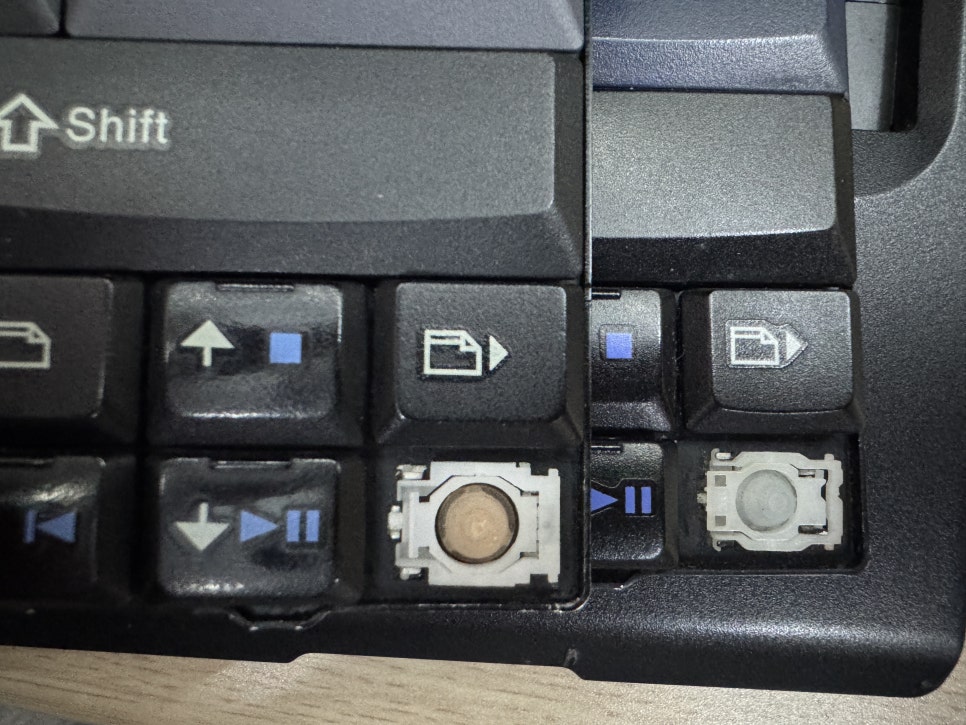

X220의 키보드는 NMB, ALPS, Chicony 세 제조사가 있습니다.

한글 키보드 기준으로 FRU( Field replaceable unit) 넘버는

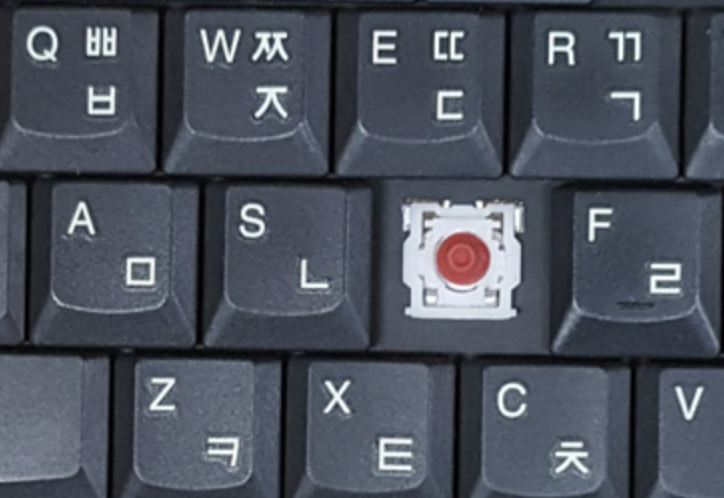

NMB : 45N2243 - NMB (레드돔)

ALPs : 45N2103 -  ALPs (살색돔)

Chicony : 45N2173 - Chicony (힌색돔)

*위 내용은 틀릴 수도 있습니다.

* 타건감은 개인적으로 NMB > ALPS > Chicony 순으로 좋았습니다.

* 중고 장터 올라오는 7열 키보드는 제가 모으고 있습니다. 다 제 거입니다.

• 하우징을 만들 목재.

요즘 월넛 가격이 미쳤지만 목재가 많이 필요로 한 게 아니라서 월넛을 사용했습니다.

• 키보드  무선 교체 키트

https://item.taobao.com/item.htm?_u=42o8mh420d08&id=615448425938&spm=a1z09.2.0.0.33f62e8dB4Z3oT

제작 과정에서 가장 어려웠던 부분은 단연코 타오바오를 통한 구매였습니다.

 중국어로 가득한 타오바오에 가상 휴대폰번호로 가입 하려다 보니 많은 시간 소요 ++

어렵게 가입한 아이디가 정지 당함. 이를 복구하기 위해 상담사와 채팅으로 오랜 시간 소요 ++

타오바오의 해외 배송 시스템을 이해하기 힘듦.

판매자가 한국이 아닌 대만으로 제품을 보내면서 시간이 지체 ++

판매자와 다시 연락해 문제를 해결했으나, 제품이 도착하기까지 또 시간 소요 ++

이 모든 과정이 40일 정도 소요되었음.

LINK

그래도 수령했으니 다행.

• 지출 내역

키보드 - 2만 원 (중고)

DIY kit - 260 위안 (250101환율 기준으로 52591.06)

월넛 - 1만 원

아크릴 - 쓰다 남은 아크릴

멤브레임 폼 앙면 테이프 - 1300원

고무 받침 - 부품용 노트북에서 재활용

총 : 83891원

2. 제작

• 키보드 적출



A 회사는 이쁜 디자인 또는 기능을 위해 제품 그 무엇도 손댈 수 설계한다면  레노버는 쉬운 유지 보수를 위해 제품을 설계하죠.

LINK LINK

뒷면에 친절하게 키보드와 연결된 나사가 표시되어 있습니다.

LIN

LINK

두 개의 나사를 푼 후 키보드에 연결된 걸쇠를 제거해 줍니다.

보드에 연결된 케이블을 조심하면서 분리해 줍니다.

얼마나 간단하고 좋습니까.

• 하우징



무언가를 만들 때 디자인에 대한 고민이 90% 정도이지만, 오랜 시간 고민해도 더 나은 솔루션을 나오지 않기 때문에, 네모난 판재에 키보드와 하우징 사이의 이격이 없도록 만드는 데 집중했습니다.

LIN△ 완성한 모델링

LINK

일단 적출한 키보드를 평판 스캔을 합니다.

스캔 한 이미지를 모델링 툴에 업로드 후 실측정된 키보드 사이즈에 맞춰서 디테일하게 그려 줍니다.

LINK

하우징 제작에 신경 썼던 것

1) 키보드와 하우징 사이에 이격 없게 만들기.

2) 각 부품 키보드, 배터리, 케이블, 보드를 간섭 없이 위치 시키기.

3) 충전 커넥터의 위치를 고려하여 보드 위치를 정하고, USB 커넥터 홀 만들기.

4)  보드에 있는 3개의 LED 표시등이 확인 할 수 있게 만들기.

5) 나사 위치에 맞게 홀 뚫기

• CNC 작업

LINK

작업한 모델링으로 G CODE 를 생성해서 CNC 작업을 합니다

LINK

키보드가 이격 없이 잘 들어가네요.

• USB 커넥터 홀
  LI

LINK

USB 커넥터를 연결을 위해 하우징에 타입C 커넥터 만큼의 구멍 만들어합니다.

보드가 위면이 뎦힌 구조에 안으로 들어가야 하기 때문에 CNC로는 작업을 하기 힘듭니다

그래서 두 개의 사각형 나뭇조각을 층을 쌓는 식으로 만들 겁니다.

LINK

제단 된 사각형  나뭇조각을 목공본드를 접착합니다.

LINK

접합한 면을 깔끔하게 만들기 위해 잉여 부분을 잘라줍니다.

• LED 표시등

보드에는 키보드 상태를 확인할 수 있는 3개의 LED가 있습니다.

보드가 하우징 내부로 들어가기 때문에 LED가 잘 보이도록 하기 위해, 드릴 프레스로 구멍을 뚫고 투명 아크릴로 막아줍니다.

우선 보드 LED 위치 정확하게 측정 후 하우징에 타공할 위치를 표시합니다.

LINK

드릴 프레스로 타공

LINK
위치 확인.

LINK
레이저 커터기로 구멍을 막을 크기의 아크릴 원을 만들어줍니다.

LINK
아크릴을 넣고 광원이 잘 보 일 수 있게 2000방까지 샌딩을 해줍니다.

• 오일 & 샌딩

  부품 조립 전 하우징을 마무리를 할 겁니다. 샌딩과 오일 칠을 합니다.


  LINK

  샌딩.

LINK

오일.

LINK

3-4 번의 오일 칠 후 건조합니다.

• 조립

LINK

X220 키보드는 고정하기 위해 2개의 나사와 나머지는 키보드 판의 탭과 연결(Snap fit)이 됩니다.

△ Snap fit

CNC로 스냅핏(Snap fit)을 구현하려면 일이 너무 많아집니다.

나사 2개로만 고정하기가 어렵기 때문에 양면테이프 사용하기로 했습니다.

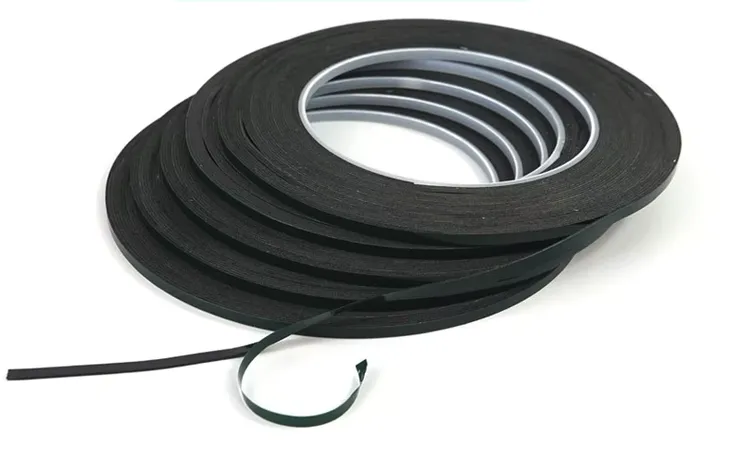

방수와 충격 흡수에 효과적이라고 해서 멤브레인 폼 양면 테이프를 구입했습니다.
LIN

LINK

보드, 케이블, 배터리는 양면테이프와 글루건으로 접착.

LINK

LINK

한 번에 붙이지 못하면 양면 테이프의 접착력이 떨어지기 때문에  항상 긴장됨.

- 알리에서 구입했는데.. 원했던 만큼의 접착력이 아님.

LINK

LINK

LINK

키보드 바닥에 다이소 고무 받침을 붙였는데 타건 시 너무 푹신한 느낌이여서 노트북용 고무 받침으로 교체.

LINK

LINK

배터리는 2600mah

블루투스 4.0에 4개 채널까지 연결 가능

유선, USB 리시버(2.4G) 연결 가능

(macOS 에서만 테스트 해봤습니다.)

전원 스위치로 키보드 키고 끔.

볼륨, 음소거 버튼 동작.

스크롤 :  가운데 버튼 + 빨콩

이전 페이지 : 가운데 버튼 더블 클릭

빨콩 기능 ON/OFF : FN+F8

LINK

왼쪽에서 오른쪽 순서로

LED 1 : Num

LED 2 : Caps

LED 3: State  충전 상태

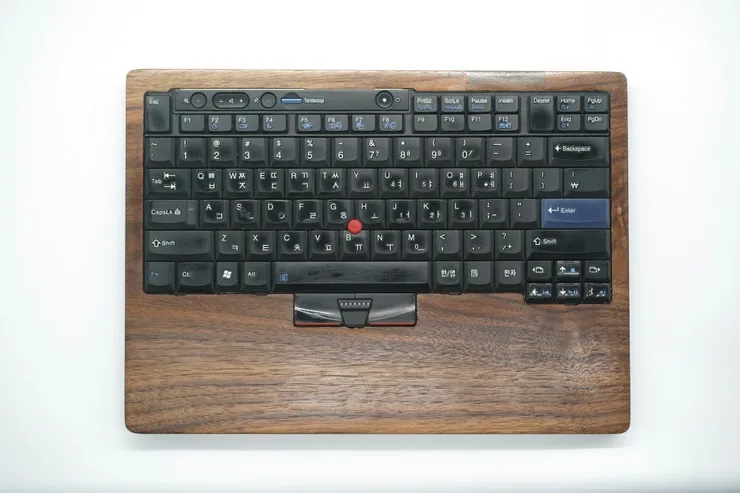

맥북의 트랙패드도 최고이지만 빨콩은 양손을 키보드 위에 올려놓고 커서를 컨트롤할 수 있기 때문에 손의 동선이 확 줄어듭니다.

빨콩+7열은 타이핑 작업에서 너무 좋은 키보드인거 같아요.

장점

7열

빨콩

추억 보정 된 키감

스타벅스 입장가능(????)

단점

디자인

목재 변형의 가능성?

더 공돌이처럼 보일 수 있다.

가격 때문에 중고부품을 써야함.

노동비를 제외한 지출 비용 9만 원....

걍 울트라나브를 사
