0. 시작
안녕하세요. 100개 만들기 프로젝트 중인 리베로입니다.
7개 만드는데 3년이 걸렸네요. 이정도 스피드면 43년 정도 걸릴거 같아요.
무려 4년 전에 만든 침대 제작기를 적어봅니다.
영화나 드라마 주인공방은 재정 상태와는 무관하게 이쁜 가구와 인테리어 소품들로 가득 차 있습니다.
물론 광고도 있겠지만 스탭들의 영상미와 미장센을 위한 노력이 대단하다고 생각합니다.
영상 관련 업 말고 다른 일을 하신다면 인테리어업을 하셔도 손색이 없을 정도로 미적 감각이 대단한 거 같아요.
4년전 자주 가는 커뮤니티(클리앙) 유저들의 추천으로 '도망치는 건 부끄럽지만 도움이 된다'라는 일본 드라마를 봤습니다.
넷플과 HBO의 도파민 뿜어져 나오는 드라마만 보다 오글 거리고 덜 자극적인 드라마를 보니 꽤 괜찮았습니다.
거기다 드라마를 보는 내내 가장 눈에 띄었던 것은 싱글 침대였습니다.
△ 이 싱글 침대가 너무 이뻤음
식구가 한명 늘어났고 수면 중 몸부림이 심한 와이프 격리용으로 침대가 필요해서 하나 만들었습니다.
1. 제작
1) 모델링
침대를 실물로 보고 만들면 좋겠지만, 국내에서는 판매하지 않아서 구글링을 통해 정보를 찾았습니다.
idc-otsuka라는 회사 제품인데, 오래돼서 그런지 사이트에는 헤드보드만 보이네요.
https://www.idc-otsuka.jp/item/products/detail/11138
제품 링크입니다.
홈페이지의 샘플 사진 바탕으로 모델링을 했습니다.
△모델링
모델링과 실제 제품 사이에 차이가 있지만, 대략적인 느낌과 작업할 사이즈만 확인하면 되니까요.
목재는 오크로 하였습니다. (월넛으로 하고 싶었지만 4년 전에도 월넛은 비싸고 지금도 비싸고...)
2) 재단 & 집성
LINK침대 부분 명칭(정확하지 않아요)
열심히 그린 모델링에서 사이즈 확인 후 아래 리스트를 재단을 합니다.
헤드보드 (head board) - 다리 * 2
가로 바 * 3
슬랫 * 1
풋보드 (foot board) - 다리 * 2
슬랫 * 1
사이드 보드 (Side) * 2
△헤드보드 다리 Top view
침대 다리 두께가 52.5mm인데 작업하면서 생길 로스까지 생각해서 여유롭게 30mm 두 장 (60mm)으로 집성을 합니다.
다리를 제외한 나머지 부분은 모두 30mm 두께로 했습니다.
(공방에 목재가 30mm밖에 없음)
집성하려는 면에 타이트 본드(Tite-bond)를 골고루 펴 발라줍니다.
똑같은 사이즈로 재단한 두 장의 목재를 겹쳐줍니다.
두께 60mm로 헤드보드 다리 2개, 풋보드 다리 2개, 총 4개를 집성합니다.
클램프로 죈 후 잘 집성 되게 하루 동안 기다립니다.
▵ 집성된 목재.
오크는 나뭇결만 잘 맞추면 집성한 티가 나지 않아서 좋은 거 같아요.
3) CNC
4년 전, 알리에서 CNC를 구입 한지 얼마 안 돼서 꼭 CNC 작업을 해보고 싶었습니다.
집성된 목재(침대 프레임 세로 부분)를 가지고 CNC 작업을 할 겁니다.
헤드보드의 다리는 크게 두 가지 CNC 작업을 하는데
① - 다리 부분의 곡선 면
② - 가로 바 사이의 둥근 홈
Fusion360에서 작업한 모델링으로 CNC를 동작할 G-code 생성합니다.
▵ (4년 전 인터페이스. Fusion360도 많이 바뀌었네요. 이름도 바뀌었음 걍 Fusion으로)
① 곡선 면 작업은 나무의 결방향으로 절삭을 할 겁니다.
1차로 면 작업을 작업하고 나면 위 사진처럼 층이 발생합니다. LINK
▵ 볼 엔드밀(Ball end mill)
후에 샌딩으로 면을 마감하려면 엄청난 노동력이 필요로 하기 때문에 볼엔드밀 (ball end mill)로 면을 따라 (나무결 수직 방향) 움직이면서 층을 제거해줍니다.
사라져라 층.
① 곡선 면 작업 완료 후 사진입니다. 그래도 샌딩 작업양이 어마 어마 해보임.
② 홈 작업 전에
다리와 헤드보드 슬랫(헤드보드 아래판)이 연결되는 부분을 자연스럽게 이어지게 만들 겁니다.

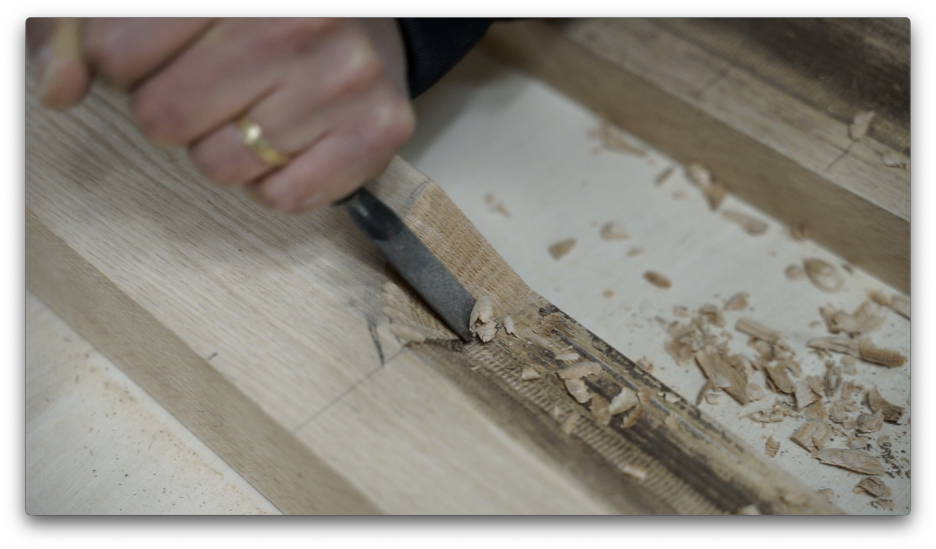

이 부분은 목공끌로 작업합니다.
CNC로 작업할 수 있었지만, 당시에는 CNC와 저의 실력 둘 다 믿을 수 없었기에
거기다 실패하면 비싼 목재를 날려야 했기에 끌로 깎았습니다.
대략적인 태가 나오네요.
② 가로 바 사이의 홈을 절삭할 겁니다.
가로 바 사이를 직각이 아닌 둥글게 표현하기 위해 빨간 동그라미 부분을 CNC로 절삭해 줍니다.
비트가 안 좋았던 건지 세팅을 잘못한 건지 목재가 많이 탔네요. (후에 샌딩 작업한다고 손가락이 부러지는 줄 알았음)
홈에서 헤드보드 슬랫(헤드보드 밑판)으로 유려하게 떨어지게 Band Saw로 제거.
③ ㄱ자 다리 모양을 만들기 위해 빨간색으로 표시된 부분을 밴드 쏘(Band Saw)로 제거합니다.

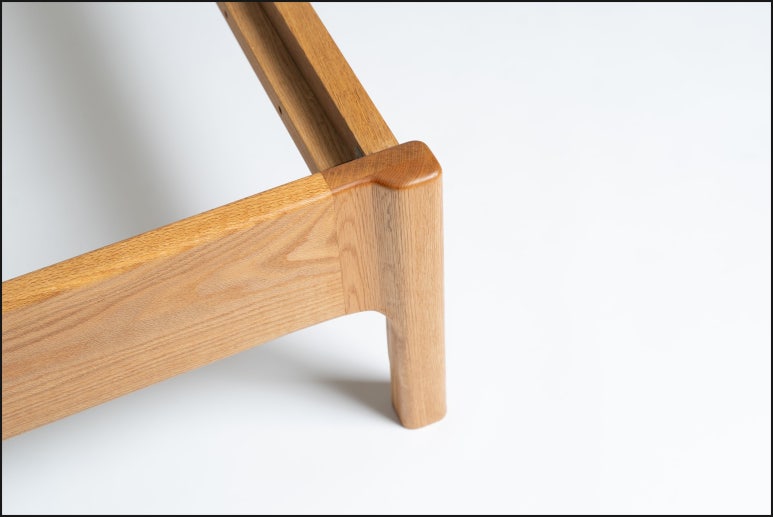

풋보드의 다리도 ① CNC 곡선 면과 ③ㄱ자 모양 작업을 합니다.
4) 조립
(1) 도미노
만든
헤드보드 다리 * 2
가로 바 * 3
슬랫 판
위 3개를 도미노로 연결해 줄 겁니다.
다리와 가로 바를 정확하게 위치시키고, 가공할 위치를 표시합니다.
도미노로 다리와 가로바에 홈을 가공합니다.
가공된 홈과 목재면에 타이트 본드를 고르게 펴 바릅니다.
도미노칩을 넣고 결합합니다.
조립을 완료한 후 클램프로 조여주고, 잘 접합되도록 하루 동안 기다립니다.
(2) 모서리 라운딩
위 모델링에서 노란색 부분(세로)은 곡선반경이 15mm, 초록색 부분은(가로) 10mm입니다..
▵라운드 오버 비트
15mm 부분은 (노란색) 트리머로 밀기에는 힘이 부족하여 라우터를 사용하여 작업했습니다.
10mm 부분은 (초록색) 트리머로 밀어줍니다.

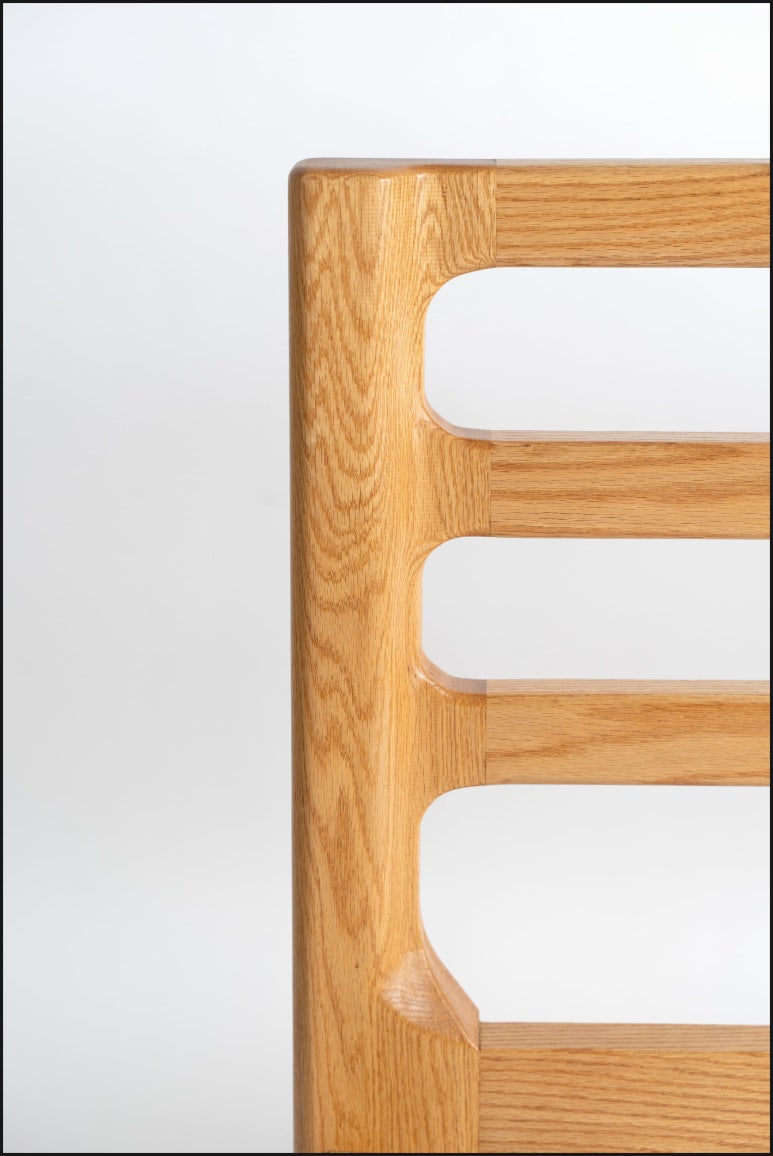

헤드보드 형상이 나온거 같네요
똑같은 작업을 풋보드 해줍니다.
(3) 침대철물 설치
헤드보드, 풋보드, 사이드보드 연결을 위한 침대 철물을 설치할겁니다.
▵침대 철물 (사진 출처- 철물코리아)
철물을 정확한 위치에 표시하고 철물을 설치합니다.
철물은 이렇게 연결됩니다.
철물이 잘 설치되었는지 조립 해봅니다.
(4) 보강대
▵이케아 침대 갈빗살
침대 프레임에 매트리스를 올리기 위해선 침대 갈빗살이 필요로 합니다.
또 이 갈빗살을 지탱해주는 보강대가 필요합니다.
매트리스 두께를 잘 고려 후 프레임에서 일정한 높이로 보강대를 둘러줍니다.
▵ 침대 갈빗살을 위한 보강대 설치
계획수정 : 갈빗살을 올릴려다 갈빗살을 만들려니 너무 귀찮아서 그냥 한판을 사이즈에 맞춰서 올렸습니다.
(평상이 되어 버렸네요.)
(5) 샌딩 & 오일
목공의 꽃 샌딩 작업입니다.
샌딩 페이퍼 220 - 320 - 600방 순으로 샌딩을 합니다.
재단과 조립작업 시 오차 없이 딱 맞아떨어지면 정말 좋지만 사람이다 보니 조금씩 단차가 생기더라고요.
미세한 단차는 샌딩으로 맞춰 줍니다.
리베론 피니싱 오일로 마감을 합니다.

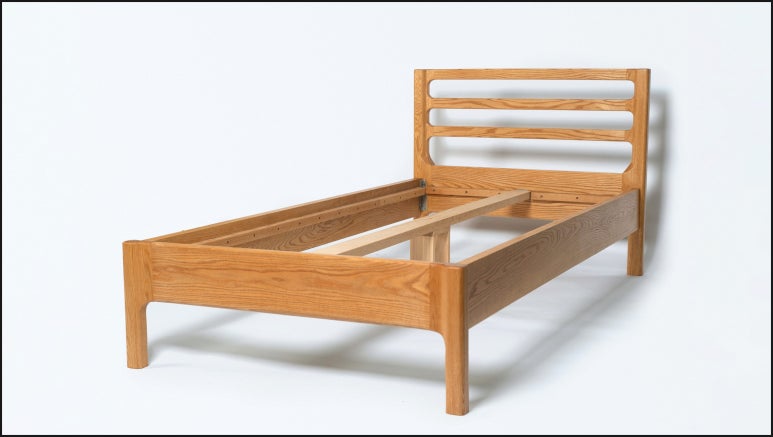

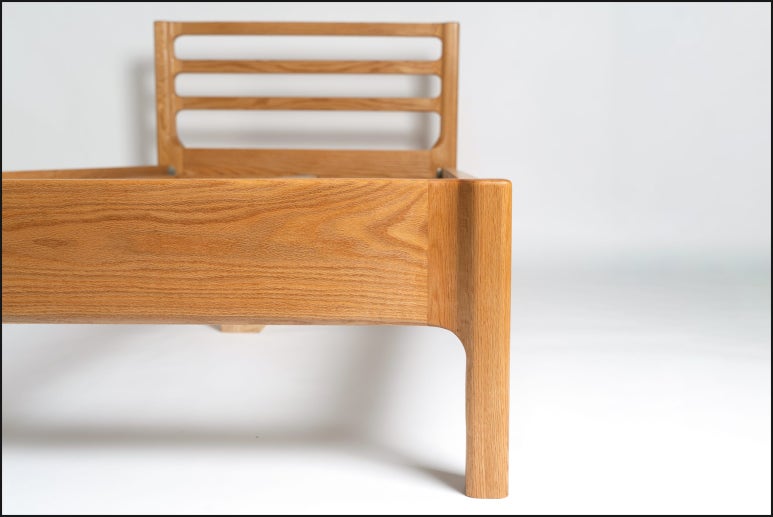

조립하면 끝!
장점
집에 원목 침대가 생겼다.
목재값이 많이 들어서 강제로 오래 써야 한다.
튼튼하다.
실력에 비해서 잘만든거 같음.
단점
와이프가 만든 침대에서 안 잔다.
목재값.
'그냥 사' 라는 이야기를 또 들었다.
도파민이 없는 영상은 아래에
+ 윤종신 처럼 '월간 리베로' 하고 싶은데 체력이 없어요ㅠ
7/100
