안녕하세요

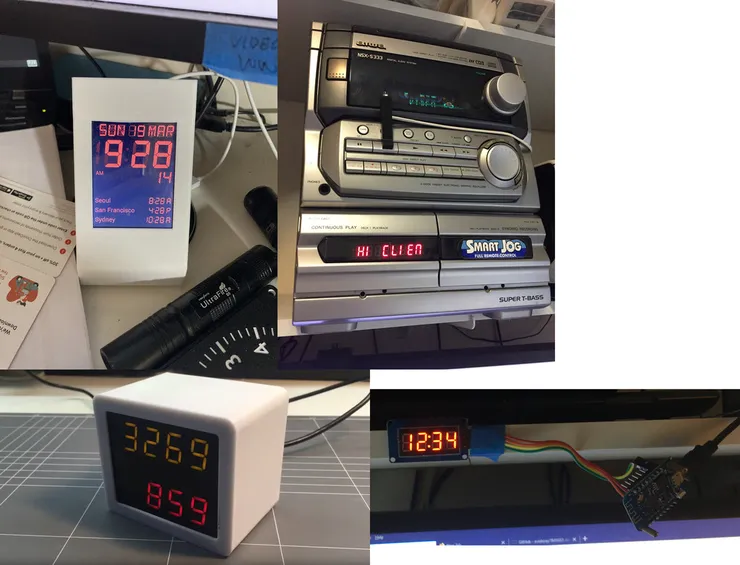

오래전부터 7seg led 등으로 숫자나 간단한 문자들을 표시해 오면서 언젠가는 이쁜 3x5 픽셀 숫자폰트를 만들어봐야지 하고 생각만 하다가 이번에 갑자기 필받아서(!) 시도해봤습니다.

4x12, 8x8, 16x16, 8x32 LED matrix를 네개 다 해서 호주$27로 이베이에서 구입했습니다. 생각보다 저렴한 편이라고 느껴지더군요. 막상 받아보니 크기가 좀 커서 약간 실망했습니다. 저는 좀 컴팩트하게 만들어볼 생각이었거든요

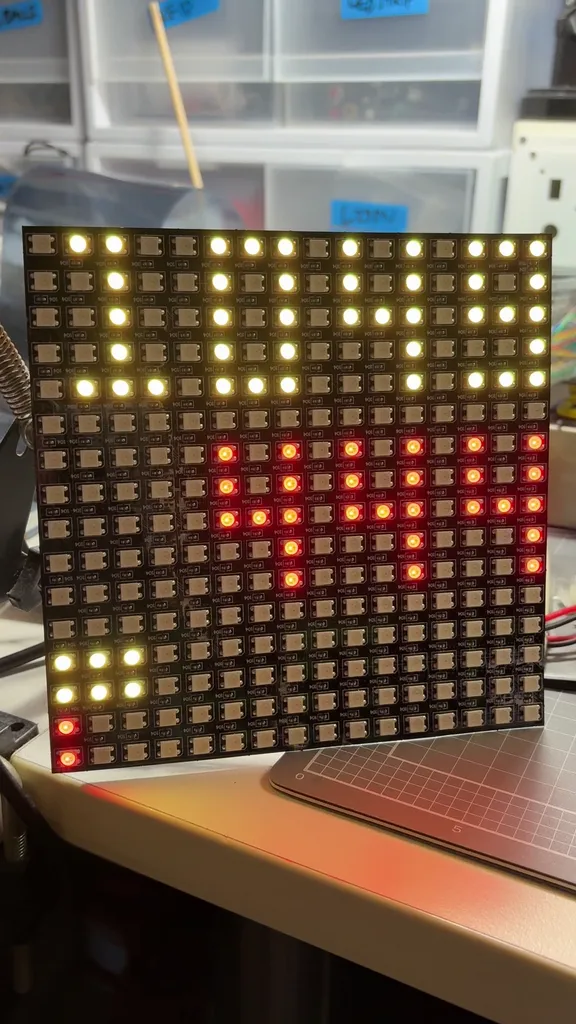

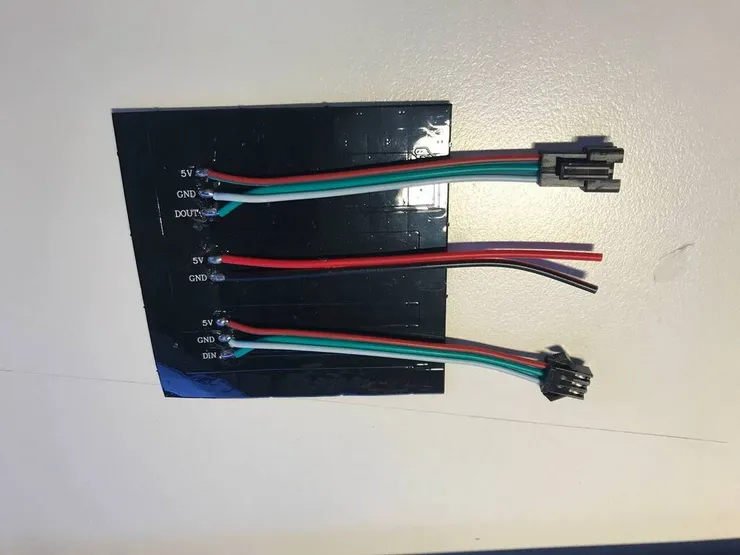

뒷면을 보면 가운데 약간 굵은 전원선이 따로 나와있는게 눈에 띕니다. 아무래도 LED 숫자가 많다보니 동시에 켜지는 LED갯수 및 최대 전력소모량과 여유치를 고려해서 충분한 전류를 공급해줘야 합니다. PSU에 물리고 테스트삼아 약간 빡세게 돌려봤는데 500mA를 넘어가지는 않아서 그냥 마이크로컨트롤러의 USB로 전원을 공급하는 간단한 방식으로 가는것으로 결정했지만 혹시나 밝은 색상의 컨텐츠(?)를 돌리거나 혹은 조명 대용으로 사용할 경우에는 반드시 전용파워어탭터를 사용해야 할 것 같습니다.

기기 자체는 홈네트웤상의 MQTT를 통해 데이타를 받아서 화면에 표시해주는 지극히 단순한 장치입니다. 작동원리나 코드 그런것 보다는 화면을 깔끔하게 만들어주는 자작 필터가 이번 프로젝의 포인트되겠습니다 ㅎ

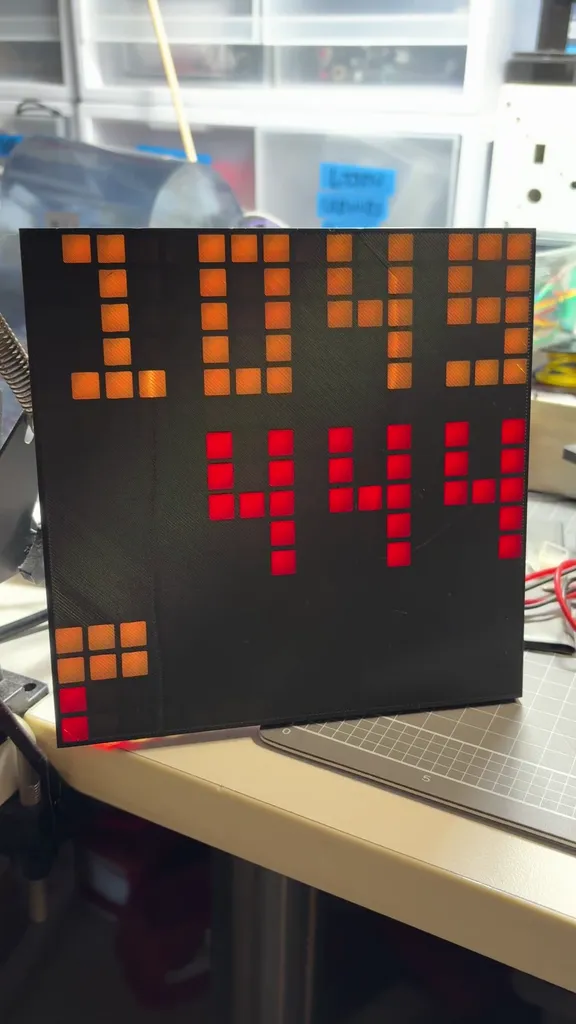

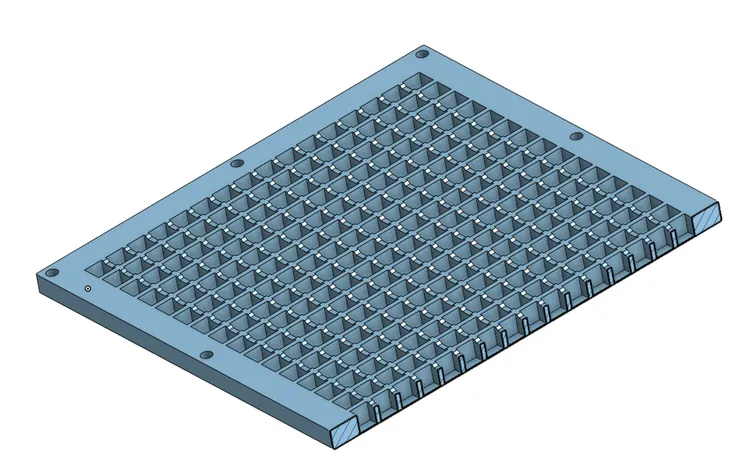

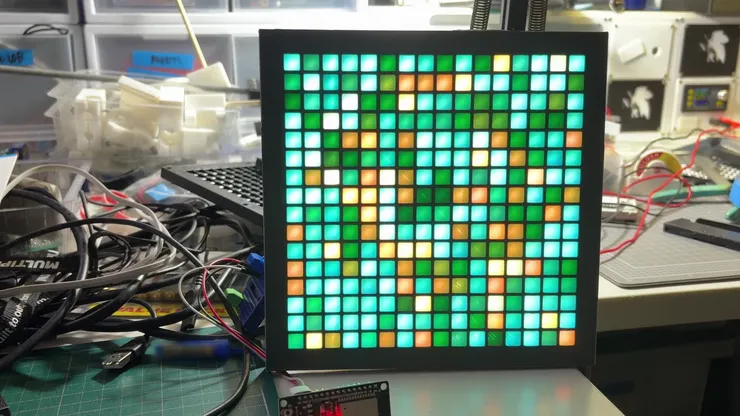

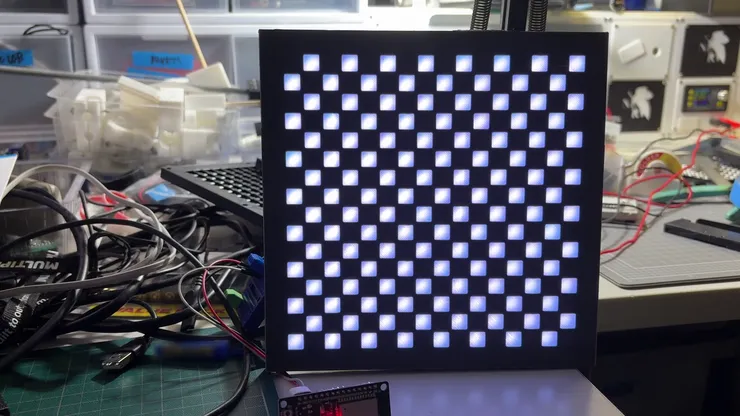

필터는 3d프린터로 얇게 뽑아준것입니다. 그리드 깊이, 필터 두께와 필라멘트 색상 등을 바꿔가면서 몇번의 시행착오를 거쳤구요, 0.3mm두께 필터에 8mm 그리드 깊이, 회색 필라멘트로 했을때 가장 선명하게 보이는 것으로 결론났습니다. 유투브 보면 비슷한 걸 시도하면서 다들 하얀색 필라멘트로 출력해서 보기싫은 뿌연 화면을 만들어놓고 잘했다고 자화자찬을 하고들 계시는데 솔직히 제가 만든게 화면빨은 훨씬 훌륭하다고 자부합니다. ㅎㅎ

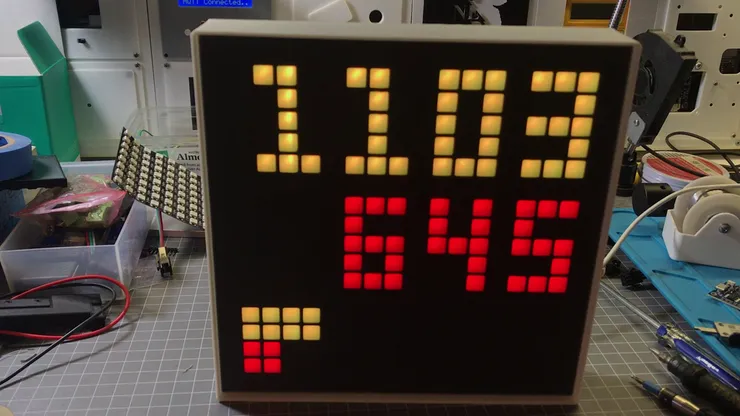

나머지 작업은 ESP고정시키고 파워/USB연결하고 케이스 깔끔하게 출력해서 조립하는 그런 정도인데 미리 말씀드렸다시피 화면에 표시되는 내용이 별도전원을 필요로 하는 정도는 아니어서 작업이 아주 간단하게 끝났습니다

참고로 저처럼 칙칙한거 말고 풀칼라를 이용한 화려한 화면을 구현하고 싶으면 WLED를 설치하는걸 추천드립니다.

Web Installer: https://install.wled.me/
WLED Documentation: https://kno.wled.ge/

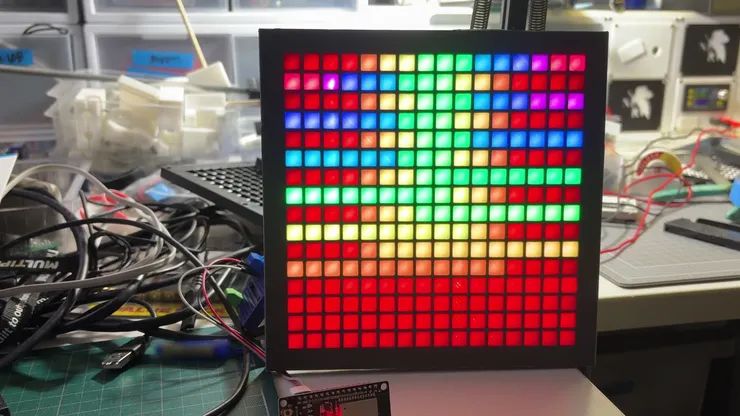

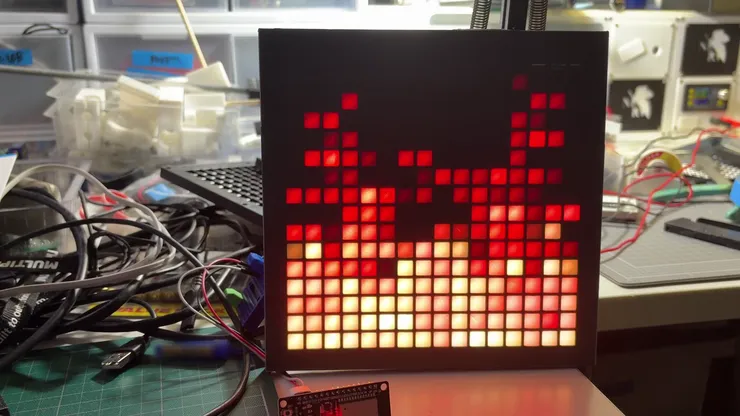

화려한 색상 뿐 아니라 다양한 에니매이션효과와 일반 이미지 및 동영상도 돌릴 수 있지만 제가 보기에 16x16화면으로는 솔직히 별로드라구요. WLED 키워드로 유투브 찾아보시면 다른 메이커들이 만들어놓은것 보실 수 있습니다.

자세한 제작과정이나 화면빨(?)이 궁금하시면 아래 유투브 봐주세요.

이상 읽어주셔서 감사합니다.

즐거운 주말 마무리하세요!
