* 멀티탭 제작 내용만 있습니다. 실제 제어는 라즈베리파이 등에서 릴레이 제어 내용을 참조하세요.

* 주의!!!: 아래 답글 주신 분들 말씀처럼, 아래 릴레이는 예시입니다. 테스트용 이외에 상시 사용하시려면 좀더 안정적인 릴레이를 사용하시는 것을 추천합니다.(댓글에 '여너님' 님이 추천하신 제품 처럼...)

사물인터넷에서 가장 빈번하게 사용하는 기능이 전원 제어 ON, OFF 기능이며,

일반 사용자 입장에서 손쉽게 제작해서 사용할수 있는 전원제어 모듈은 라즈베리파이, 아두이노 등을 활용한 릴레이(relay) 모듈이다.

'1채널 릴레이 모듈 플러그' 제작 과정을 소개한다.

-  릴레이: 코일에 전류를 흐르게 하면 자성이 발생하여, 스위치가 연결되고 전류가 흐르게 되는 구조

ㅇ 작업 순서

1. 멀티탭 절단

2. 안전한 전선 체결 방법

    - 전선을 느슨하게 연결하면 사용중에 분리되거나, 접지가 불안해져 문제가 발생할수 있습니다.

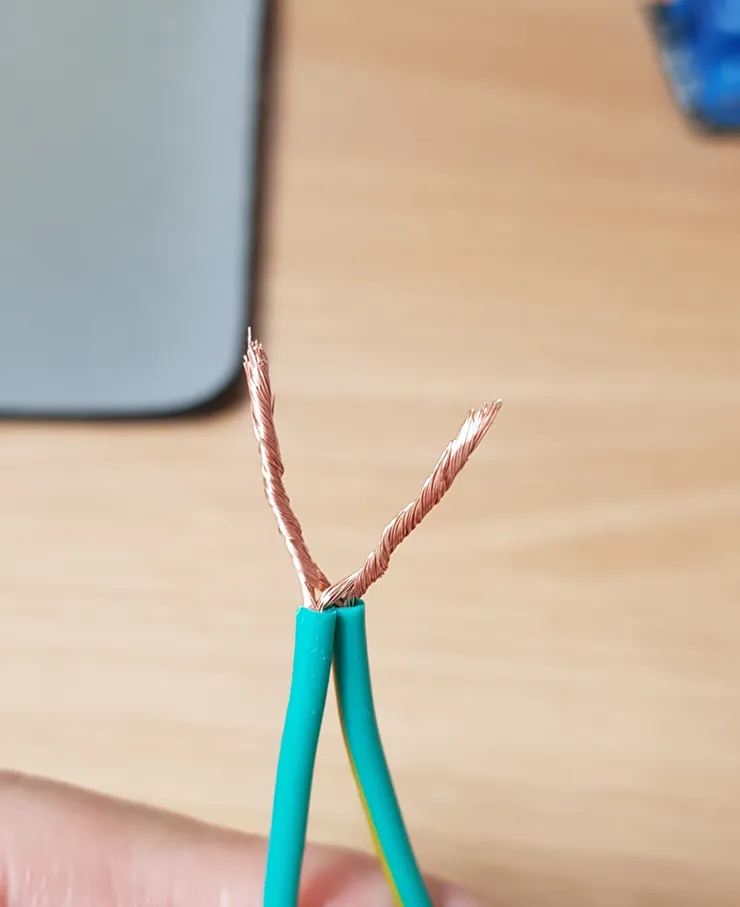

    - 아래 처럼 Y 형태로 정열  ▷  두 전선 가닥의 Y 형태끼리 연결  ▷  마지막 두 전선 가닥을 다시 연결

3. 전선 연결

    - 파란색, 녹색, 갈색 - 3색 중 녹색은 접지이므로 연결, 파란색/갈색은 전원(파란색 사용, 가능하면 길게 구성)

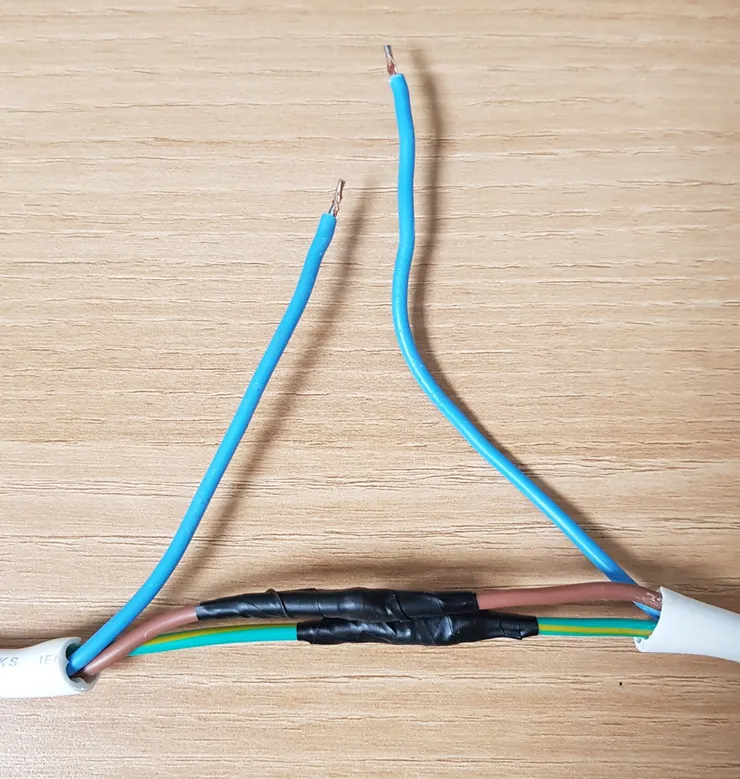

    - 녹색, 갈색 전선을 연결  ▷  절연 테잎 작업 ▷  릴레이 용 파란선을 남겨두고 절연 테잎 작업

4. 릴레이 연결

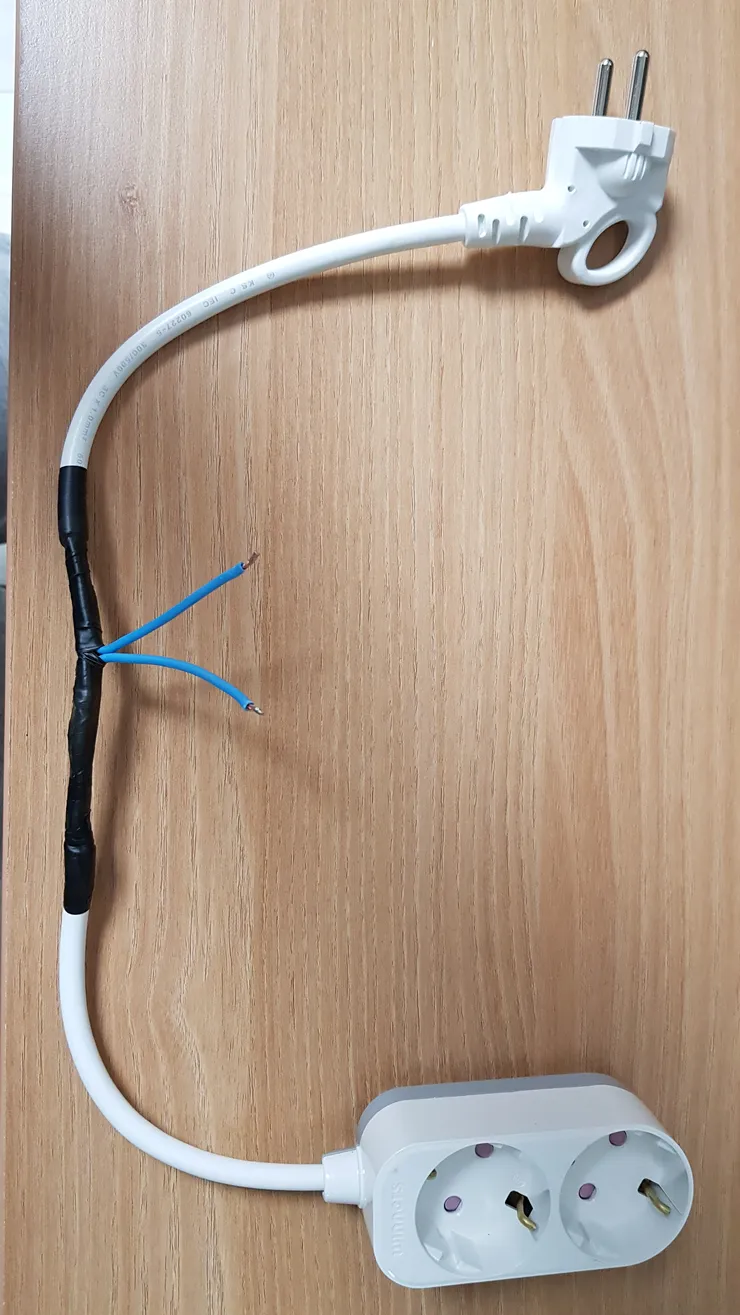

    - 멀티탭 전체 연결 모습

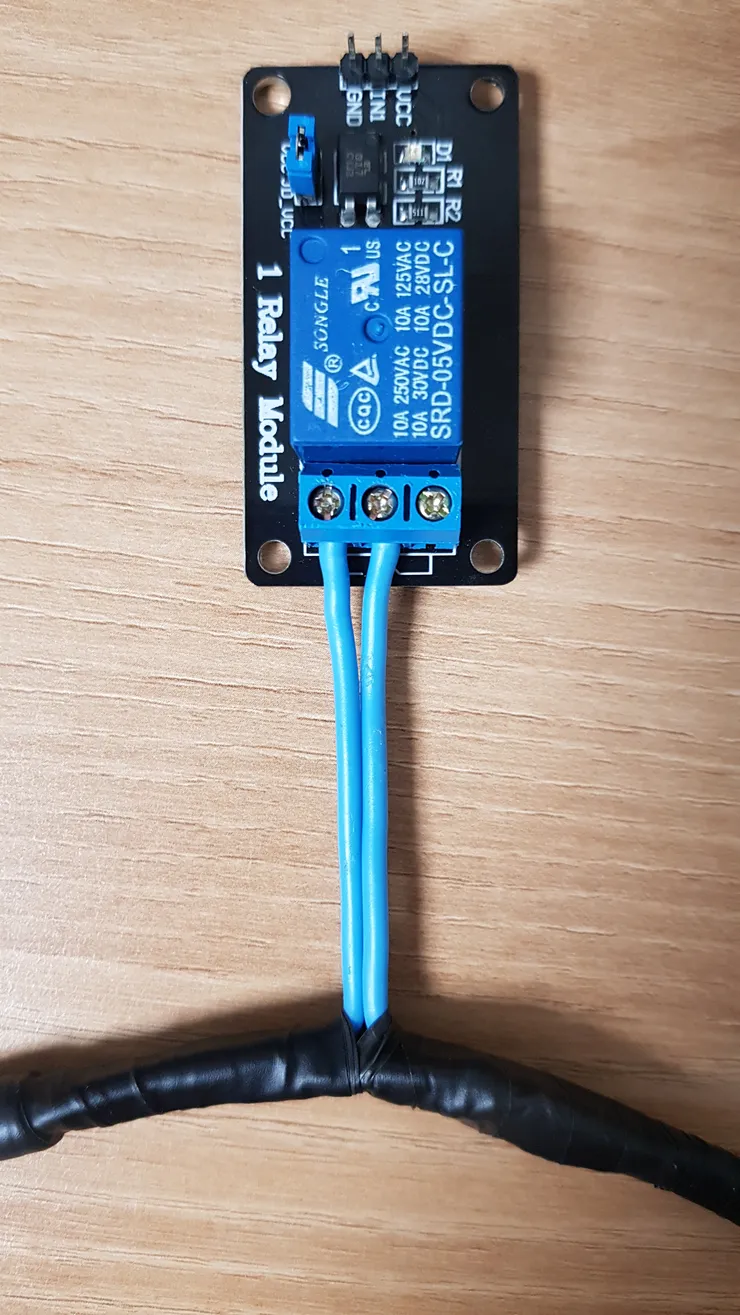

    - 멀티탭의 파란 전원선을 릴레이에 연결(릴레이 모델에 따라 다르겠지만, 접지제어 칸에 전원선 연결)

자, 이제 라즈베이파이나 아두이노에 연결해서, 전원 ON, OFF 제어를 할 준비가 되었습니다.

프로그램 방법은 다양한 강의 영상들이 많으니, 패쓰...

원본글: https://soosun.tistory.com/669

* 주의: 전원연결은 위험할수 있으니, 반드시 내용 확인하여 테스트후 사용하세요.

잘못된 형식의 이미지 링크입니다.

잘못된 형식의 이미지 링크입니다.

잘못된 형식의 이미지 링크입니다.

주의!  아래 릴레이는 시중에서 쉽게 구할수 있으나, 테스트를 위한 예시입니다.

           상시 사용이나 고용량의 전원 사용시에는 좀 더 안정적인 릴레이를 사용하세요.

잘못된 형식의 이미지 링크입니다.
