최근 집에 자작인터넷공유기를 설치해서 쓰는데 괜찮은 거 같아서 글을 한번 써볼까 합니다

자작공유기??? 이게 과연 필요한가?? 보통은 필요없습니다 ㅎㅎ

하지만 NAS구축이나 IOT구축 같이 공유기에 접속을 하는 기기가 늘어나면.. 점점 고성능 공유기가 필요하게 되고

어떤 기기가 우리집 인터넷대역폭을 얼마나 먹는지, 외부에서 스트리밍을하면 대역폭은 얼마나 쓰는지

쓸때없는 트래픽이 많은 기기는 없는지 같은 관리적인 기능이 필요하게 되죠

하지만 아무리 좋은 공유기라도 기능은 한정되어 있습니다

이럴때 자작공유기를 사용하면 이런 관리에 특화된 소프트웨어를 올려서 사용할수 있습니다

그것도 무료로~

저는 Untangle을 사용해서 만들었고

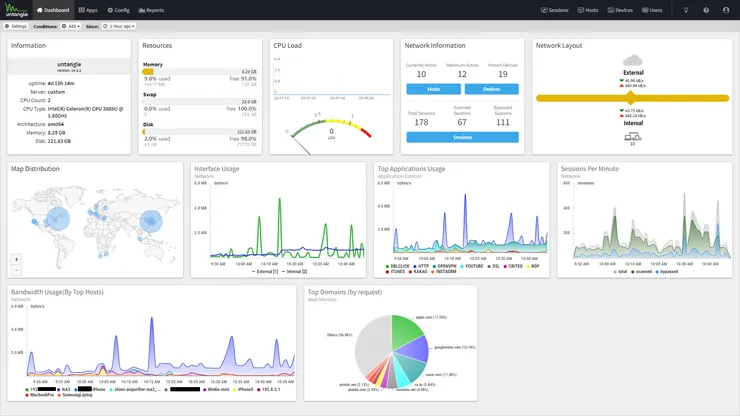

일단 대쉬보드화면부터 보시면..

잘못된 형식의 이미지 링크입니다.

일반공유기와는 비교도 안되죠.. 하드웨어 모니터링정보부터 시작해서 접속된 기기들의 네트웍사용량,세션수,접속한 사이트의 국가정보

도메인비율, 어플리케이션종류(이것만 유료기능ㅠ)을 다 볼수 있습니다 다른 필요한 정보가 있다면 추가도 가능하고

Apps 라는 메뉴를 사용해서 무료,유료 기능추가도 가능합니다 무료기능만으로도 이정도는 만들수 있죠

잘못된 형식의 이미지 링크입니다.

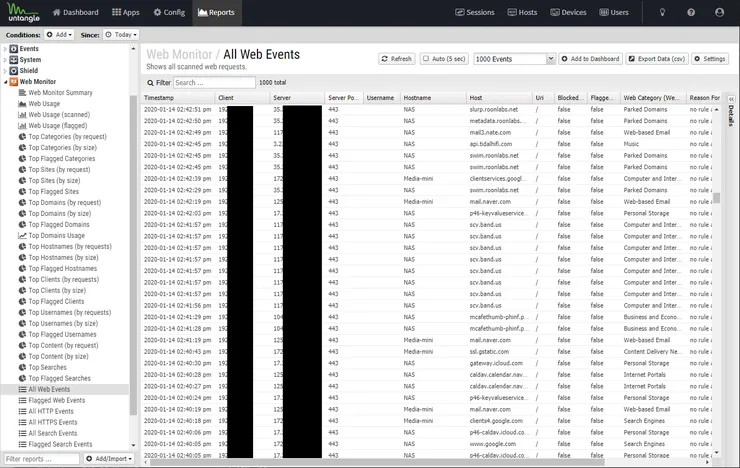

대쉬보드에 없는 정보들은 Reports로 가시면 다 조회 가능합니다 딱 L7 스위치 수준으로 기능이 제공됩니다

Untangle은 모든 트래픽을 L7 레이어까지 다 분석해서 text 로그로 남기는게 아니고 PostgreSQL DB에 다 저장합니다

이렇게 DB에 저장된 정보를 조회가능하고 기본으로 제공하는 화면을 커스터마이징해서 새로운 report를 만드는것도 가능합니다

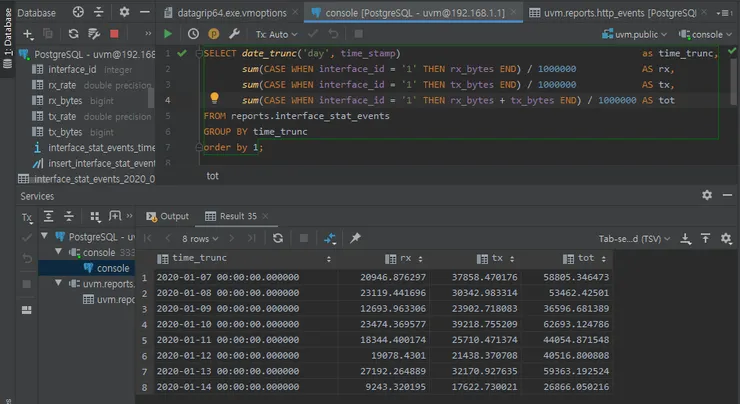

개발자이고 SQL에 능하시다면 아예 Untangle의 DB에 접속해서 그냥 쿼리를 날려서 볼수도 있죠

잘못된 형식의 이미지 링크입니다.

음.. 하루트래픽이 50GB 정도군..

잘못된 형식의 이미지 링크입니다.

내아들이 다 컸구만 허허....

그밖에 장점은

- 가성비 좋은 고성능 공유기

  헤비유저가 쓰는 공유기의 가격은 꽤비쌉니다. 10Gbps 급으로 넘어가면 가정용은 없고 기업용장비는 수백합니다

  자작공유기는 10Gbps 랜카드만 달면 됩니다 이론적으로는요;

- 관리기능이 구린 무선공유기 사용가능

  대표적으로 TP-link, Netgear 같이 관리자 기능이 안좋기로 유명하지만 무선성능은 빵빵한 공유기를 부담없이 쓸수 있습니다

  그냥 AP모드로 켜놓고 붙이고 신경 안쓰면 됩니다

  모든 기능은 Untangle 에서 관리

- VPN 성능

  AES-NI 명령어를 지원하는 x86 CPU를 사용해서 자작을 하면

  가정용공유기와는 비교불가능한 VPN 속도를 얻을수 있습니다

  지원 CPU는 링크참조

  https://ko.wikipedia.org/wiki/AES-NI#AES-NI%EB%A5%BC_%EC%A7%80%EC%9B%90%ED%95%98%EB%8A%94_CPU

단점이 있는데

- 가성비..

  요즘 유무선공유기 2만원이면 사죠 성능도 일반가정에서 쓰기엔 부족하지 않습니다

  안쓰는 PC를 활용하면 그나마 나은데 아니라면 비용이 좀 들어갑니다

- 주렁주렁 달리는 기기들;

  자작공유기본체, AP로 쓸 무선공유기등 연결선이 늘어나죠 전기세가 좀 나오겠네요

그럼 자작공유기 구성을 단계별로 설명해 보도록 하겠습니다

1. 라우팅 and 방화벽 소프트웨어 선정

시중에 훌륭한 오픈소스 소프트웨어가 많이 있습니다

pfSense,여기에 WebUI를 강화한 OPNSense ,위에서 언급한 Untangle, 각종 오픈소스공유기에 쓰이는 OpenWRT 등등..

https://en.wikipedia.org/wiki/List_of_router_and_firewall_distributions

여기 참조하시면 각 소프트웨어별 비교 및 상세스펙이 있습니다

대중적??으로 가장 많이 사용되는 것은 pfSense와 Untangle이 있습니다

- pfSense vs Untangle

두개를 비교하자면 일단 사용목적이 좀 다릅니다 pfSense는 L2~L4 쪽에 중점을 뒀고 Untangle은 L7에 중점을 두고 있죠

여기서 말하는 L2~L7은 네트워크 OSI 계층을 말하고 자세한 설명은 힘들지만(전공책1권정도 분량이죠;)

간단한개요는 여기 참조.. https://namu.wiki/w/OSI%20%EB%AA%A8%ED%98%95

기본적으로 인터넷공유기는 L2~L4의 기능을 조금씩 가지고있는 스위치허브라고 보면 됩니다

NAT,Port Forwarding에 특화된 장비죠

pfSense가 좀더 안정적이고 기능이 디테일하긴 하지만 가정에서 사용하기에는 오버스펙입니다

네트워크에 PC가 수백대가 있어서 그룹으로 나누고 VLAN쓰고 이럴일이 없죠..

가정에서 그정도의 L2~L4 기능을 쓸일은 없습니다

오히려 Untangle이 가정에서 사용하기에 적합하고 사용자친화적인 UI와 특히 L7패킷 분석기능이 있습니다

그리고 Debian Linux 위에서 돌아가기 때문에 apt 명령어로 사용자가 원하는 다양한 패키지 설치가 가능합니다

이것도 엄청난 장점이죠

Untangle이 가정에서 사용하기에 딱하나 부족한 기능이 있다면 IGMP 쪽 설정이 전무합니다

가정용공유기에서 제공하는 IPTV 사용 설정 기능이 없다고 보시면 쉽습니다

근데 IGMP 기능이 있는 스위치허브를 사서 자작공유기윗단에 달아 IPTV셋탑을 따로 빼서 연결하면

해결이 되기 때문에 큰 문제는 아닙니다

단지 tvheadend를 사용해서 IPTV데이터를 NAS나 특정서버에서 사용을 해야한다면 pfSense를 선택해야합니다

IGMP 설정을 아주 디테일하게 할수 있습니다

2. 공유기 하드웨어 선정

집에 안쓰는 PC가 있다면 그걸 사용하는게 가장 좋습니다 비용절약이죠 ㅎㅎ

Untangle에서 요구하는 스펙은 대략  2 Core CPU 정도에 램 2G 정도, LAN포트 최소2개 입니다

일반공유기들의 스펙과 비교해보면 이정도만해도 넘치죠

https://wiki.untangle.com/index.php/Hardware_Requirements

Untangle 공식 wiki의 하드웨어 사양표 입니다

만약 하드웨어를 구매해야한다면 중국 타오바오에서 아주 저렴하고 괜찮은 라우터용 pc를 구할수 있습니다

https://s.taobao.com/search?q=j1900+4+port&imgfile=&js=1&stats_click=search_radio_all%3A1

J1900(4Core,2.42GHz), Intel 1Gbps 급 4 Port 짜리 PC가 560위안(9.5만원)정도면 구할수 있습니다 여기에 RAM,SSD 정도만 달면됩니다

---

댓글로 더 괜찮은 하드웨어 추천을 해주셨네요 집단지성이 이래서 좋습니다

이런공유기를 사용하는 큰이유중 하나가 VPN사용도 있습니다 만약 VPN서버를 올리신다면

이게 AES가속이 되어서 VPN 성능이 더 잘나옵니다

https://item.taobao.com/item.htm?spm=a230r.1.14.34.55953fb7PSA23U&id=600182717458

J3455 이고 좀더 최신 CPU입니다 J1900은 출시된지 좀 되었죠 100위안정도 더 비싸지만 VPN을 쓰신다면 이걸 더 추천드립니다

---

간혹 나는 LAN port가 많이 필요해서 4 Port가 부족할거 같은데.. 라는 생각을 하시는분이 계실수 있는데

스위치허브를 붙여서 확장을 하는것이 맞습니다

이유는 PC에 있는 LAN Port를 공유기의 Port 처럼 쓰려면 소프트웨어 방식 Bridge로 연결을 해야하는데 엄청난 CPU자원낭비입니다

단돈 2만원이면 스위치허브를 살수 있고 이런기능에 특화된 훌륭한 ASIC칩이 달려있습니다

CPU같이 고급자원을 여기다 쓰는건낭비죠

3. 설치

설치는 크게 어려울게 없습니다 구글검색을하면 상세하게 나온사이트들도 많고요;;

https://wiki.untangle.com/index.php/NG_Firewall_Downloads

여기서 일단 이미지를 다운로드 받아서(보통 USB용 IMG파일)

USB부팅을 하면 됩니다

인터페이스 설정에서 External, Internal 각각 eth0,eth1 하나씩 잡아주면 되고

Router 모드로 선택하고 Internal Address를 192.168.1.1 , Netmask를 /24 - 255.255.255.0

이렇게 하면 됩니다

4. 홈 네트워크 구성

잘못된 형식의 이미지 링크입니다.

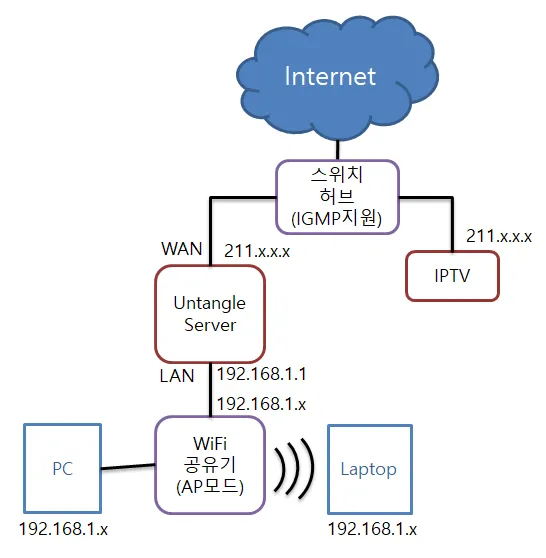

일반가정에서 IPTV를 신청해서 보고있다는 가정하에 간략하게 그려본 구성도입니다

만약 통신사 모뎀에서 인터넷,IPTV Port를 따로 뺄수 있다면 제일 윗단 스위치허브는 필요없습니다

그리고 스위치허브가 IGMP기능을 지원하지 않으면

IPTV신호를 모든 포트로 보내게 되어서 성능저하가 일어나게됩니다

아까 Untangle 인터페이스 설정에서 했던 External Port를 인터넷(WAN)에 연결하고 Internal Port를

기존에사용하던 WiFi 공유기의 WAN에 꼽아 AP모드로 설정해서 연결 하면 끝.. 간단합니다

이러면 무선처리는 기존공유기에서 다 하고 NAT,Port Forwading,DHCP 서버등의 기능을 Untangle에서

담당하게 됩니다

5. 몇가지 팁

- DB접속

처음부터 DB에 접속을 할수는 없습니다 막혀 있죠

https://forums.untangle.com/hacks/37688-direct-access-postgres-db.html

여기에 나와있는대로 설정을 하시면 DB client로 접속 가능합니다

- Debian 패키지 설치

Untangle에 ssh 접속을 한후 apt update 명령을 내려보면 아시겠지만 기본 debian repository가 삭제되어 있고

Untangle repository 만 등록되어 있어서 원하는 패키지 설치는 기본적으로 막혀 있습니다

아마 안정적인 Untangle과 관련된 패키지 관리를 위해서 인것 같고

vi /etc/apt/sources.list 명령으로

deb http://ftp.harukasan.org/debian/ stretch main contrib non-free

기본 데비안 레파지토리를 추가해야합니다(저는 harukasan mirror 서버를 선호합니다)

그리고 apt update 후 원하는 패키지를 설치하면되고

꼭!! 위에 추가해준 레파지토리를 주석처리한후

#deb http://ftp.harukasan.org/debian/ stretch main contrib non-free

apt clean 명령을 내려줘야합니다 안그러면 매일 자동으로 Untangle에서 upgrade를 시도할때

필수 패키지들이 upgrade가 되어 Untangle이 벽돌이 된다는군요;;

이상으로 인터넷공유기 자작글을 써봤습니다

제가 컴공전공이긴한데 네트워크쪽은 담을 쌓고 살아서 용어나 설명이 틀릴수도 있습니다

틀린점이 있다면 댓글로 지적해주시면 수정하도록 하겠습니다

감사합니다~~

---
