개인적으로 OBD2 그래픽 LCD 속도계를 만들어서 사용 중입니다.

알리에 이런 기능의 이쁘장한 제품이 팔기에 사봤습니다. 대략 60달러..

아~ 근데 실망스럽습니다.

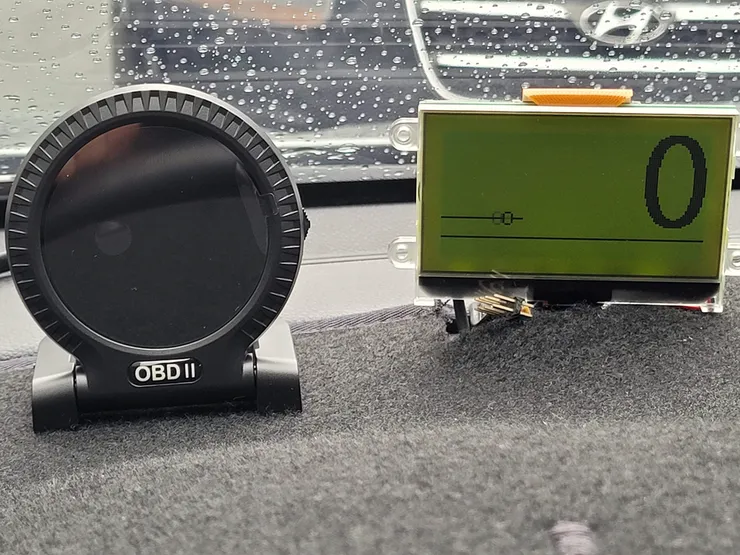

먼저 제품 크기 비교.. 저 본체와 OBD2 케이블로만 구성되어 있습니다.

두께는 아래 받침대 두께 정도만 됩니다. 생각보다 얇아요.

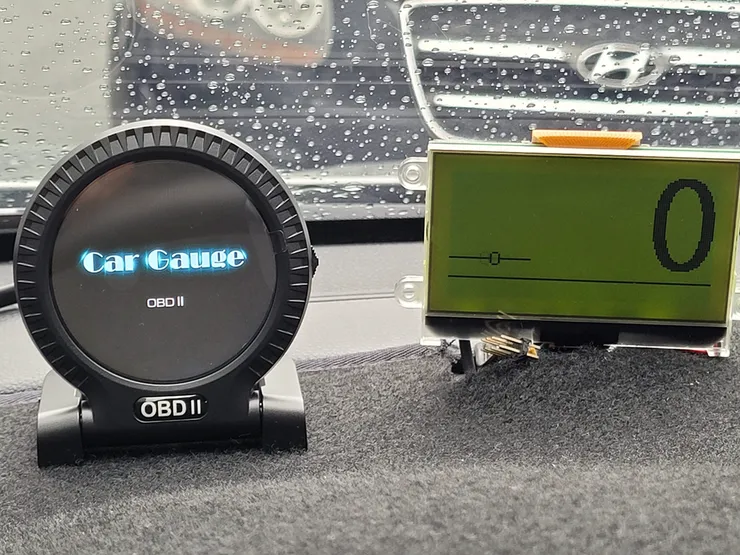

전원 On을 시키면..

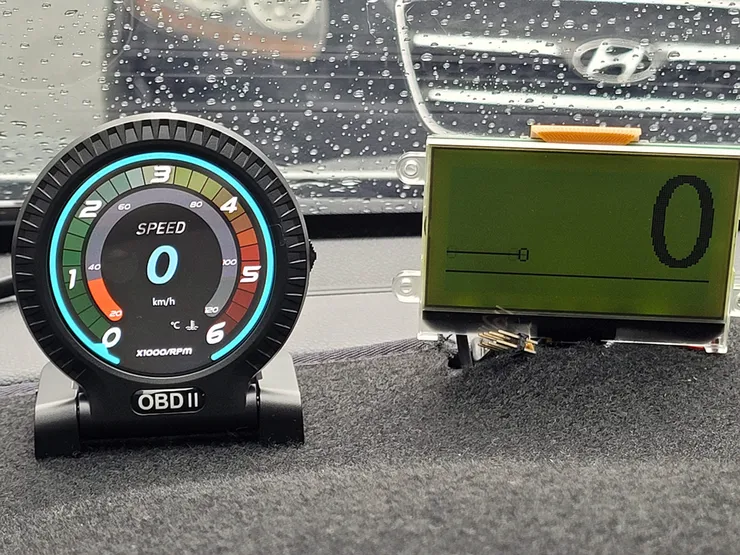

몇가지 속도계 화면 중 기본 화면.. 이쁘지요.

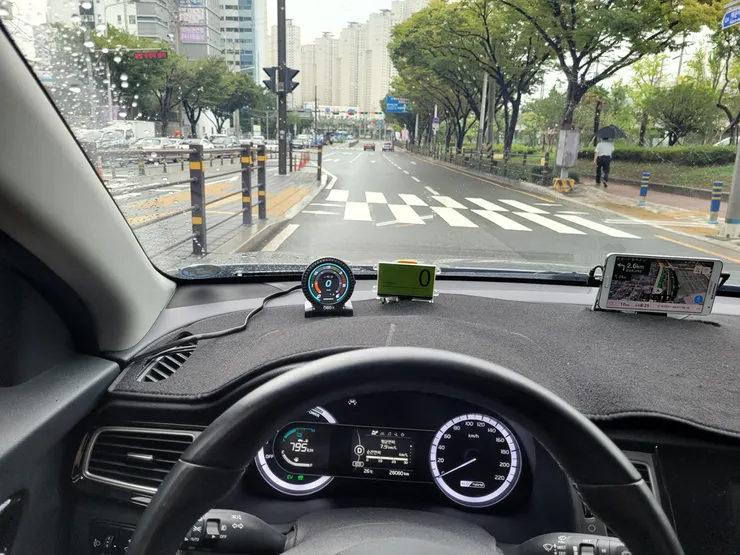

운전석에서 보면..

이제 이 이쁜 것이 왜 실망스러운지를 적어 보겠습니다.

1. 하이브리드 차량에서는 자동 Off 기능이 문제.

OBD2 는 상시 12v 전원이 나옵니다. 그래서 OBD2 전원만 사용하는 제품들은 인식을 하면 계속 켜져있죠.

문제는 시동을 꺼도 켜져있고, 그래서 배터리 방전이 되는 상황이 나오게 됩니다.

이 제품은 RPM 과 속도가 0 이면 시동을 끈 상태로 인식을 하고 약 30초 정도 지나면 알아서 꺼집니다.

그냥 듣기에는 좋죠.

근데 하이브리드 차량이 배터리 모드 상태에서 사진 처럼 정차가 되어 있으면 시동이 꺼진 것으로 인식을 하고 꺼집니다. O___O;;

내연 기관 차에서는 맞는 동작이겠지만... 하이브리드에서는 쥐약이네요.

2. 자동 On 기능이 없음

그러면 꺼졌으니 시동을 걸면 켜지느냐.. 아뇨. 안 켜집니다.

OBD2 케이블에 다시 연결하거나 옆의 on/off 스위치를 한번 조작해줘야 합니다.

밝기도 적당하고, 글씨도 가독성이 나쁘지는 않은데...

아.. 이거 뜯어서 칩이랑 몇가지 정보만 보면 펌웨어를 짤 수 있지 않을까 하는 생각이 스치더라구요.

집에 가면 뜯어 봐야지.

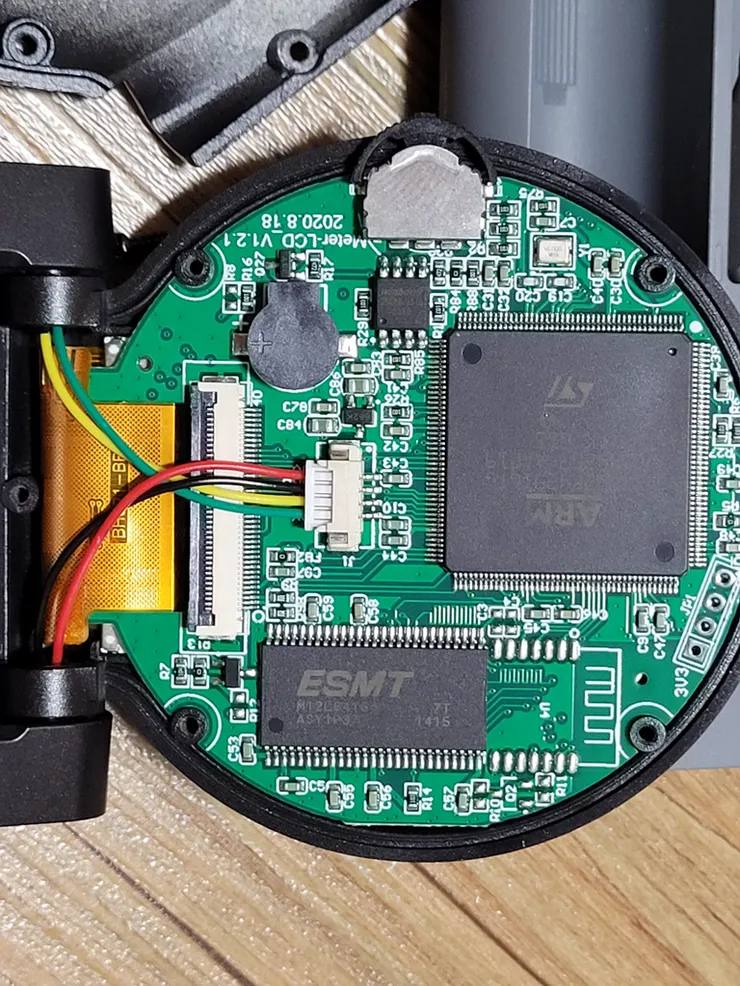

뜯어 보니 STM32F429 와 QSPI Flash, SDRAM 확장을 했네요.

동그란 액정 뒤에 CPU 보드가 있고

아래 받침대에 Can - Serial 처리를 하는 조그만 CPU/LM329 가 달려있네요.

제가 개발하는 제품들이 STM32F4 나 STM32F7 시리즈라.. 제가 원하는 형식으로 개발이 가능할 것 같습니다.

CPU 보드 구성을 보니 GUI 라이브러리도 뭘 사용 했는지 대충 감이 오네요.

근데 개발툴과 연결하기 위한 Jtag 이나 swd 가 안보이는군요.

사진의 JP1 이 부트로더와 연결된 시리얼 다운로드 쪽이거나 swd 변형인거 같은데.

QSPI를 사용한 걸로 봐서 시리얼로 업데이트하기에는 엄청 느릴텐데. 점퍼를 날려야되나?

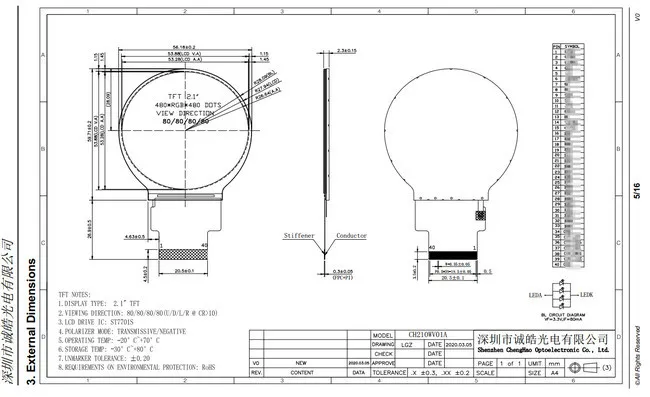

아~ LCD 가 커스텀 제품이네요.

겨우 저 이미지 하나 구했습니다. 핀맵도 가려져있고.

핀 구성이야 다른 LCD 들이나 STM의 LTDC 핀맵이랑 비교하면 찾는건 문제가 없을듯 한데, 포치 같은 클럭 정보가 없네요.

저게 대량 구매시 30달러니 제품 가격의 반이 LCD 값이네요.
