안녕하세요? 요즘 간간히 강좌/사용기 란에 보이는 디지털 액자 DIY를 따라 해 봤습니다.

굴러라돌맹이님 매트지가 있는 디지털 액자 DIY(수정) : 클리앙 (clien.net)

나의라임오졌지나무님 27인치 디지털 액자 만들기(DIY) -활용편- : 클리앙 (clien.net)

위 두 분의 글을 주로 참고해서 만들었고요... 만들어 놓고 나서 소감은... 그냥 기성품 사사 쓰세요 ㅋㅋㅋㅋㅋㅋ

제작기

집에 벽걸이 시계가 없어서 시계 겸 액자 겸 용도로 사용하려고 만들게 되었습니다.

제작 전에 매트지는 반드시 들어가야 예쁠 것 같아 매트지 있는 걸 참고해서 만들었는데 이놈 때문에 조립이 어려워져서 프레임 조립 중에 포기할뻔 했죠.ㅠㅠ

잘못된 형식의 이미지 링크입니다.

24인치 IPS 모니터 + 라즈베리파이4에 매직미러를 올렸고 기본 시계, 날씨만 조금 손 봤습니다.

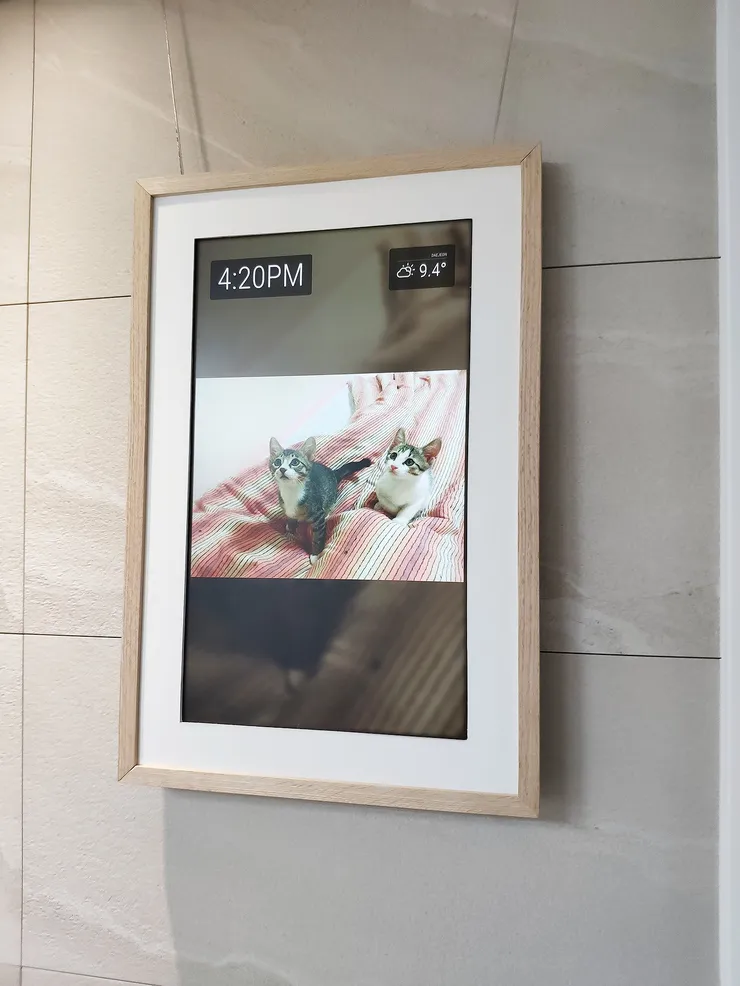

사진 모듈은 두 가지 인데 하나는 위의 Unsplash, 그리고 하나는 아래 사진의 구글 포토입니다.

잘못된 형식의 이미지 링크입니다.

아직 두 모듈을 동시에 사용하지는 못하는데 몇 시간에 한 번씩 스위치 되도록 커스터마이징 해 볼 예정입니다.

제작하는 비용은 대충 16만원 정도 들었네요.

품목	가격
24인치 중고 LG IPS 모니터	20,000
프레임 및 자재	48,840
매트지 3합 전지 1매	9,190
천장 레일 1m	6,700
라즈베리파이 4 2GB + SD카드 + 5V 3A 어댑터	55,000
HDMI FPV	6,800
투명선 10m	6,900
합계	153,430

먼저 당근나라에서 모니터를 물색하다 뒷면 플라스틱이 난로에 녹아내린 LG 24인치 IPS 모니터를 2만원에 업어왔습니다. 어차피 패널만 쓸꺼니까 꿀이죠ㅎ

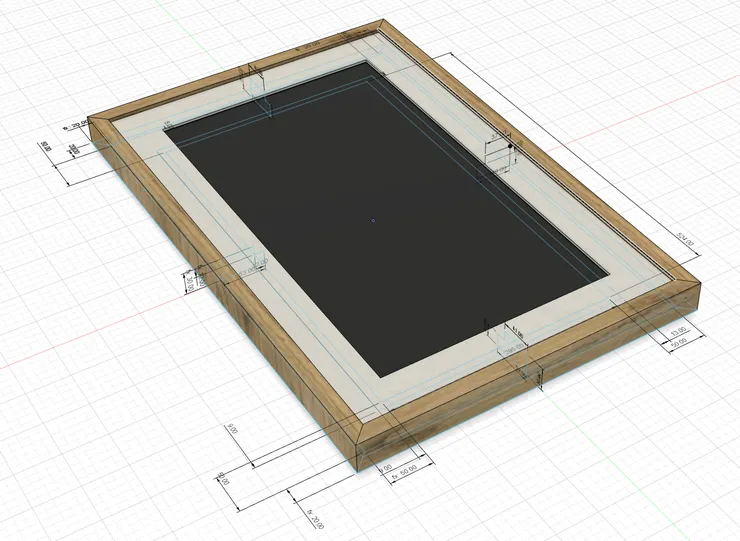

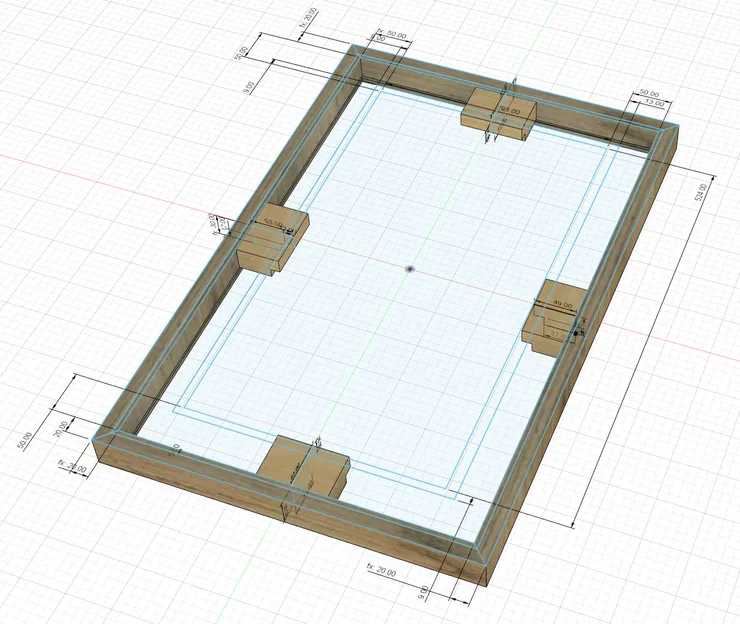

모니터를 분해한 뒤에 패널 치수를 기반으로 Funsion 360으로 슥삭 슥삭.

잘못된 형식의 이미지 링크입니다.

잘못된 형식의 이미지 링크입니다.

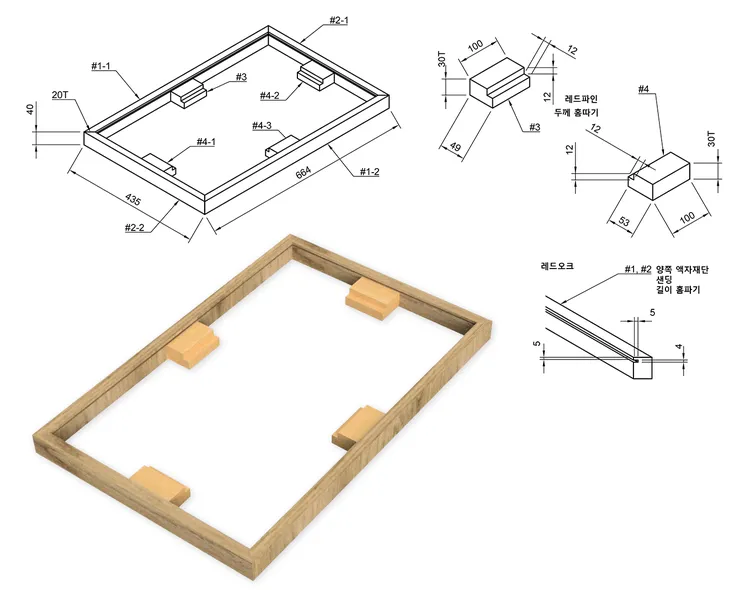

설계는 굴러라돌맹이님과 거의 똑같습니다.

잘못된 형식의 이미지 링크입니다.

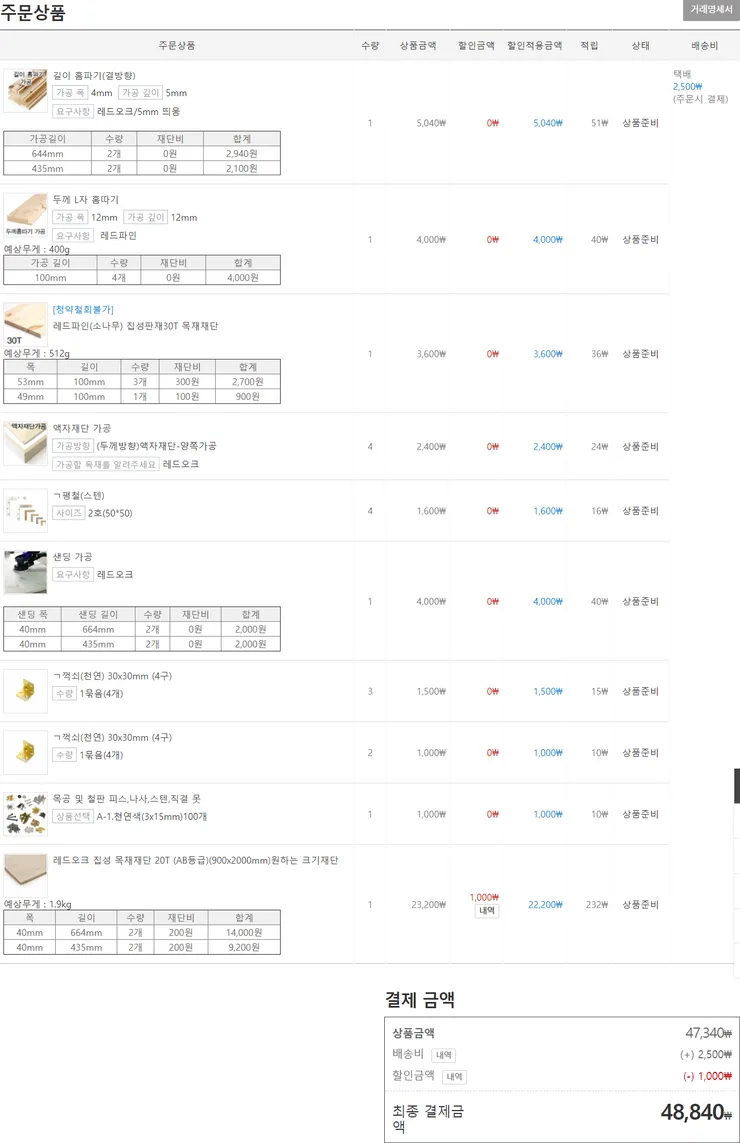

아이베란다에서 위설계도대로 주문을 넣습니다. 목재는 레드 오크로 했고 아래 주문에 목공 본드 정도를 추가로 주문했습니다.

잘못된 형식의 이미지 링크입니다.

매트지 때문에 조립 중간에 맨붕이 와서 조립 중 찍은 사진은 없네요ㅋ 중간에 포기할 뻔 했거든요ㅠ

일단 문제점은 매트지 때문에 모니터 패널을 견고하게 고정 할 수 없고 그래서 매트지와 패널을 테이프 등으로 고정시켜야 하기때문에 나중에 분해가 필요할 경우 엄청 일이 커지게 됩니다.

그리고 가정에서 매트지 가운데 ㅁ자 구멍을 깔끔하게 내는게 쉽지 않았습니다. 원래 3mm정도 여유를 뒀었는데 0.5mm 0.5mm 조금씩 더 자르다 보니 어느새 거의 패널 테두리 끝까지 자르게 되더군요😂

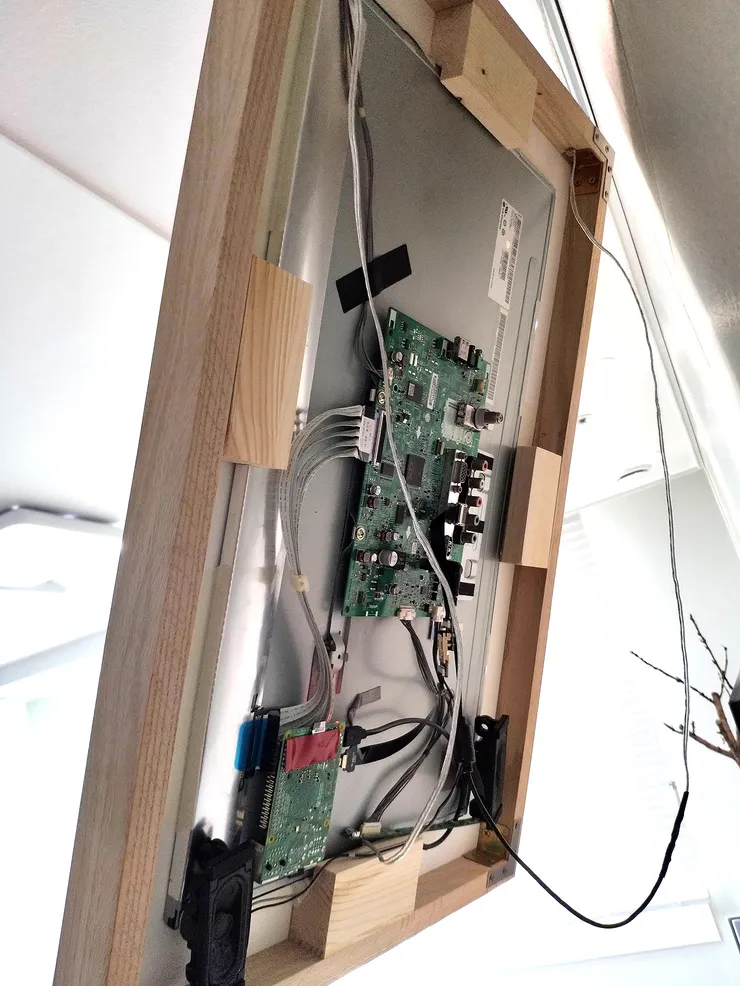

뒷면은 뭐 별 특별한 건 없습니다. 프레임 두께를 4cm로 했는데 모니터 어댑터 코드가 튀어나와 벽면에 약간 떠 있는 상태입니다. 이건 납땜으로 어떻게 해봐야 할 듯 합니다. DC 투명 전원선은 그냥 매듭으로 묶었고요.
잘못된 형식의 이미지 링크입니다.

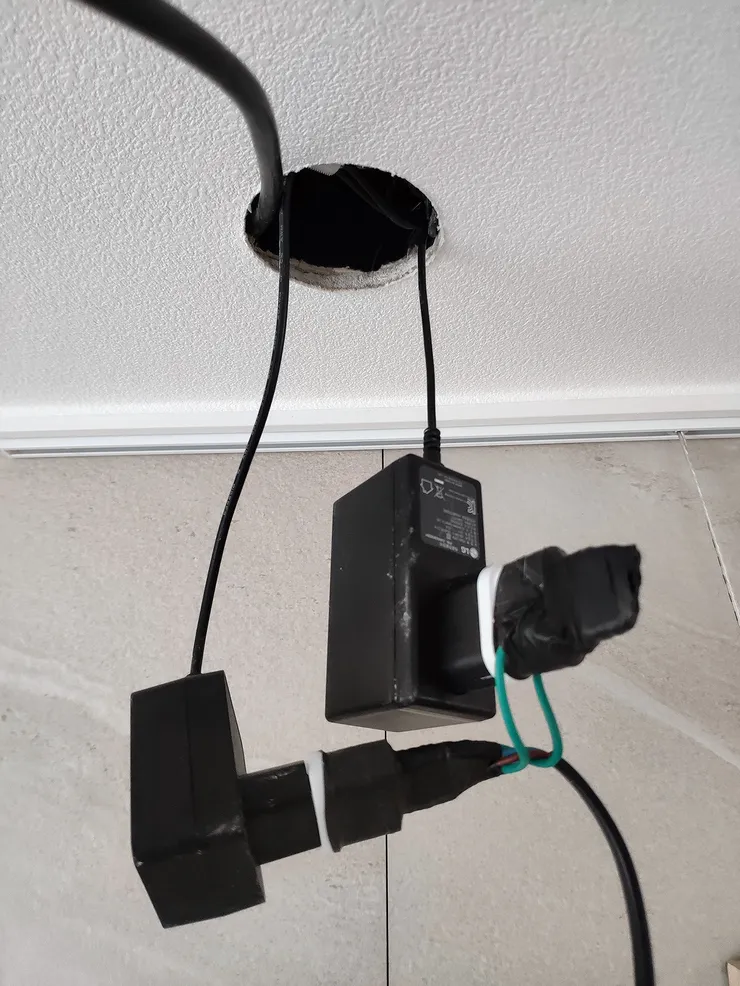

전원은 천장에서 투명 전선으로 모니터 용 19V 두 가닥, 라즈베리 용 5V 두 가닥이 내려옵니다. 어댑터 두 개가 저 위쪽 다운라이트 구멍으로 들어가 천장에 들어가 있습니다.

잘못된 형식의 이미지 링크입니다.

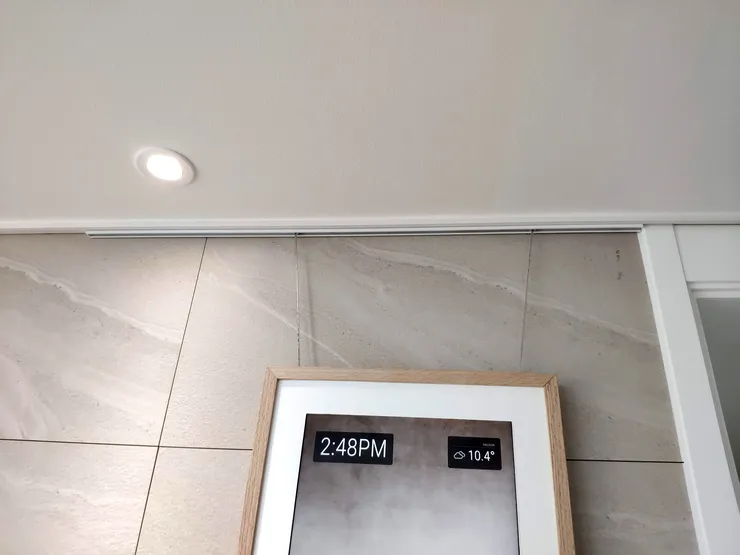

액자 레일은 1m로 주문했는데 타일 폭만큼 재단할 껄 그랬네요. 이것도 추후 컷팅해야 할 것 같습니다.

이제 두 번째 포기의 순간이었던 천장 220V 배선 작업...

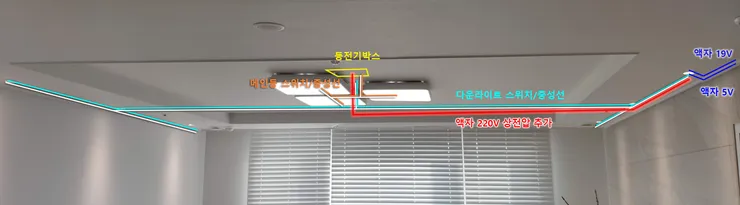

마침 다운라이트 시공을 위해서 3선짜리를 배선 해 놨었는데 2선만 쓰고 있어 나머지 라인에 상전압을 추가하는 작업을 진행했습니다. 전등 차단기를 내리고 작업해야 하기에  주중에는 퇴근하면 어두워 이번 주말 오전에 작업했습니다.

잘못된 형식의 이미지 링크입니다.

일단  메인등 구멍을 통해 등전기 박스에 접근할 수 없었고 메인등 위로 지나가는 ㄱ자 길목에 있는 선을 따서 써야 하는데 천장 도배가 손상되지 않는 선에서 메인등 위쪽 석고보드를 주먹 겨우 들어갈 정도로 썰고 그 안에서 작업하는게 엄청 힘들었습니다.

다른 전등 스위치선이랑 헷갈려서 엄한 선 을 두개나 잘랐다 붙였네요 ㅋㅋ

잘못된 형식의 이미지 링크입니다.

액자쪽 천장 다운라이트까지 220V 끌고 와서 어댑터 2개를 다운라이트 구멍에서 사용할 수 있게 작업했습니다.

잘못된 형식의 이미지 링크입니다.

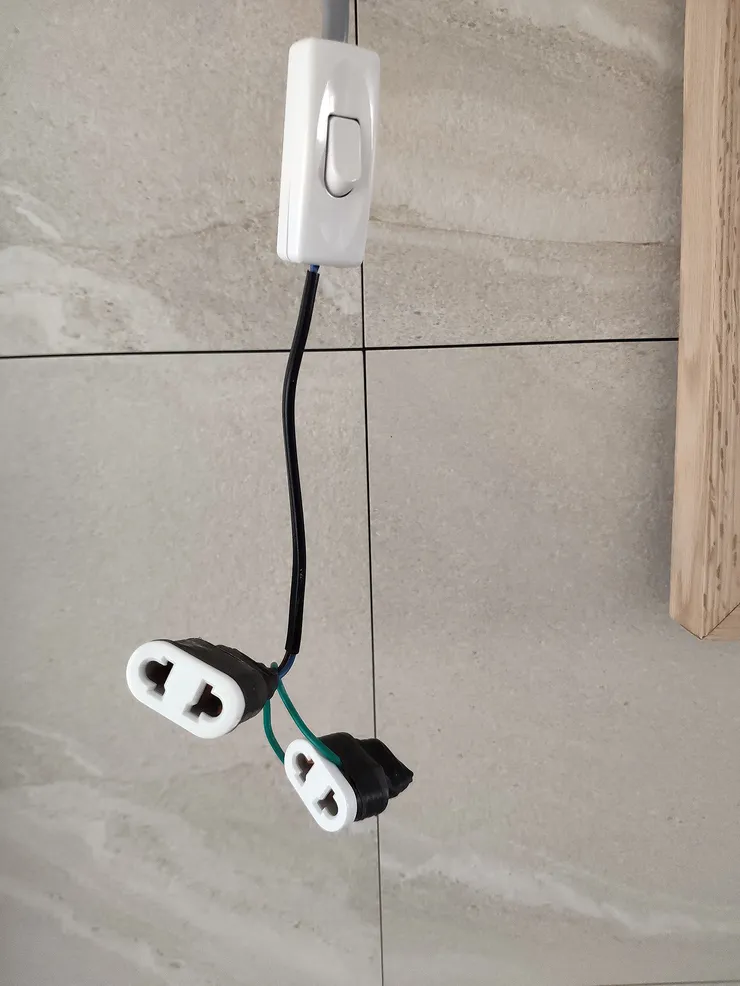

아래 사진처럼 크기를 최소화 하기 위해서 여행용 돼지코 2개를 연결했고요. 혹시나 작업이 필요할 때 안전을 위해 스위치를 달아줬습니다.

잘못된 형식의 이미지 링크입니다.

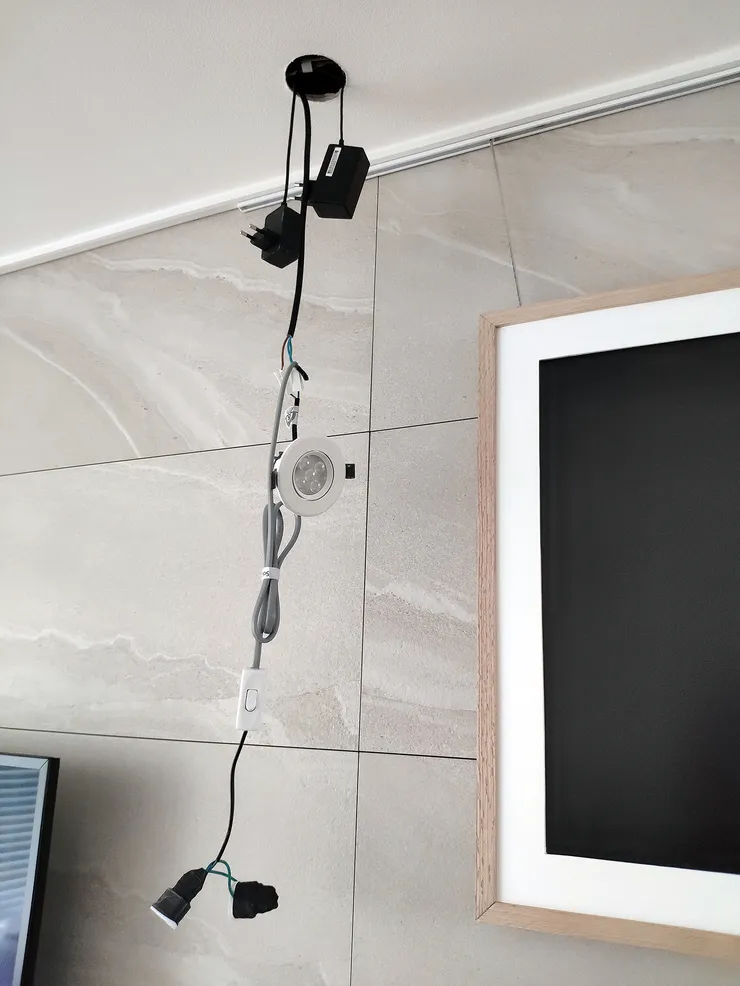

그리고는 이렇게 다운라이트 구멍에 쏙 넣어 줍니다. 성인 남자 손이 겨우 들어가는 사이즈 입니다.

잘못된 형식의 이미지 링크입니다.

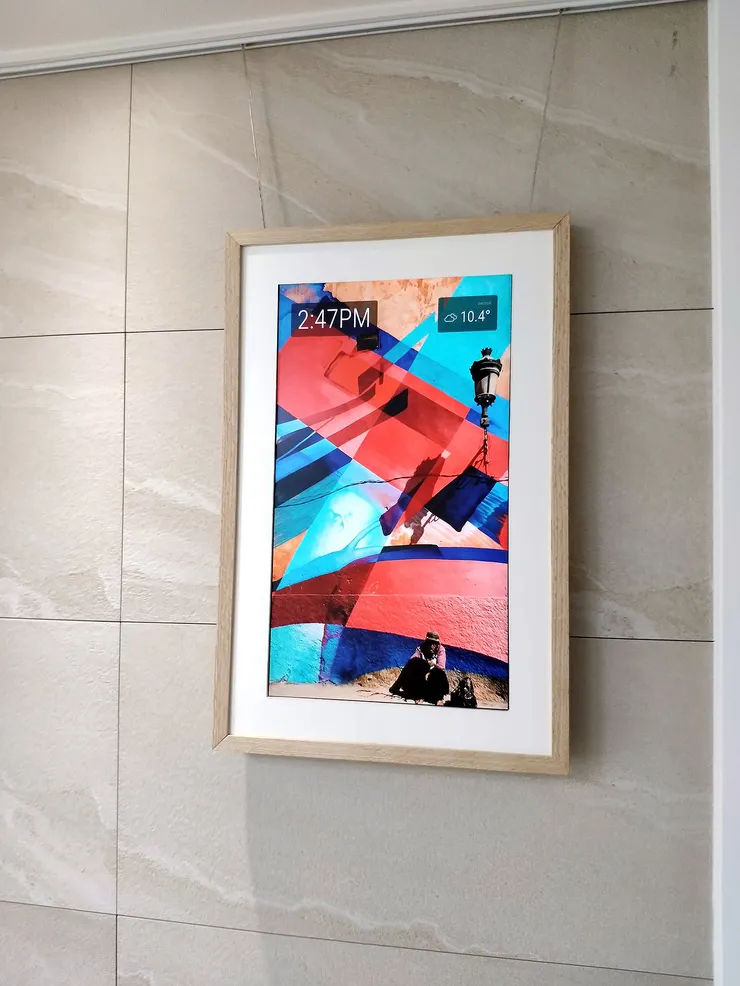

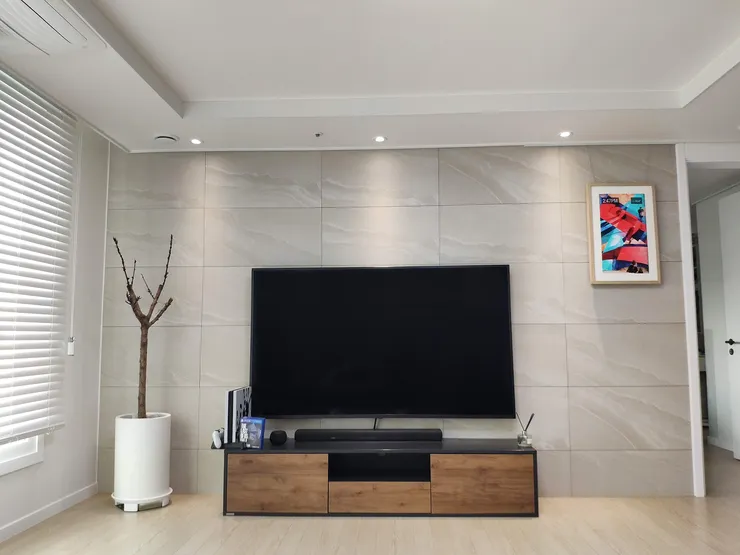

아래는 완성샷. 아~~ 갈꿈~😆 그래도 완성된 모습을 보면 그간 고생과 삽질은 조금 보상이 되는 것 같습니다.😀

잘못된 형식의 이미지 링크입니다.

(왼쪽에 말라 죽은 떡깔 고무나무가 가슴 아프군요. 겨울이라 나름 인테리어 효과가 있어 그냥 놔두고 있습니다😅😅)

앞으로 추가 작업은 라즈베리 GPIO에 인체감지센서를 연결해서 거실에 사람이 있을 때만 모니터가 켜지게 하고, 집에 고양이가 3마리나 있는 관계로 홈어시스턴스랑 연동해서 재실시에만 활성화 되게 하는 것 정도가 남았네요ㅎ

여러분들 전자액자... 그냥 기성품 사서 쓰세요 ㅋㅋㅋㅋㅋㅋ
