#1. 서론
충전기의 출력이나 스마트 기기를 충전할 때 어느 정도의 성능을 가지고 있는지 궁금할 때가 있습니다. 요즘엔 10~20달러대의 USB 계측기가 있고, 알리에서 10달러 미만으로 저렴하게 판매 중인 케이블 통합형 USB 계측기가 있습니다.
저는 2020년 하순에 구입해서 잘 쓰고 있는 POWER-Z KM001 USB 계측기가 있습니다. 작고 깔끔하며, PC와 연동이 되며, 성능도 괜찮습니다.
하단에 있는 기기가 'POWER-Z KM001'
지금까지 아무런 불만 없이 잘 써오다가, 우연하게도 유투브에서 POWER-Z KM 시리즈의 신형 제품이 출시된 것을 알게 되었습니다. 'POWER-Z KM003C' 입니다. 그런데 가격이 쬐끔 있다보니, 오랜 시간 동안 고민을 하다가 알리 연말 행사 때 쿠폰 적용하여 7만원 초반대에 구입했습니다.
#2. 어떻게 생겼나요?

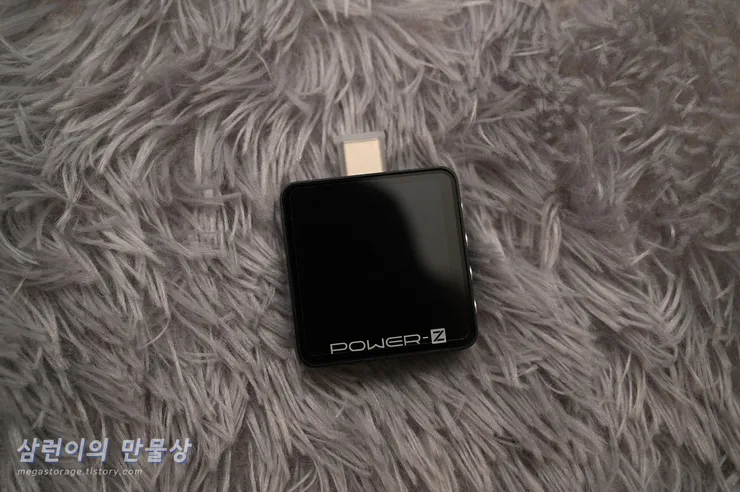

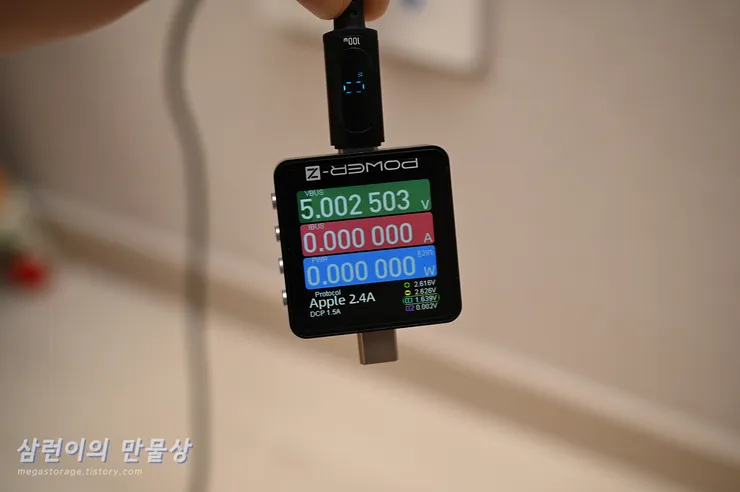

1.54인치의 컬러 LCD를 탑재하고 있어, 매우 시원시원합니다. 측면에는 기기 조작을 위한 4개의 버튼과, PC와 연결을 위한 USB-C 포트가 있습니다. 크기와 디자인이 제 마음에 들어서 만족스럽습니다.
#3. 무슨 기능이 있나요?

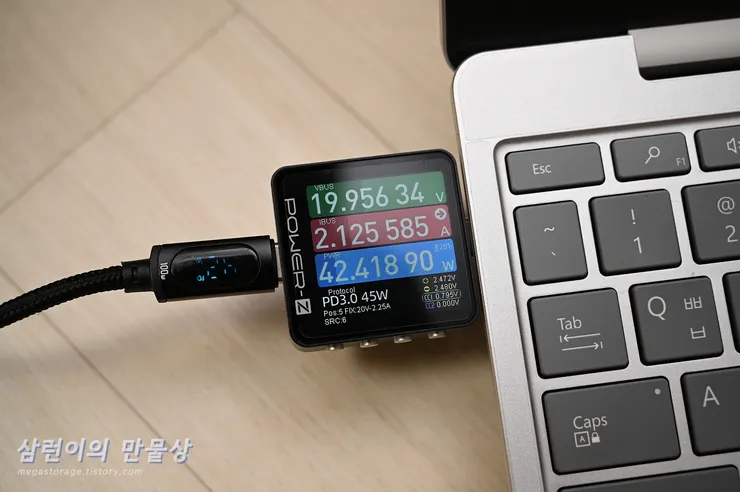

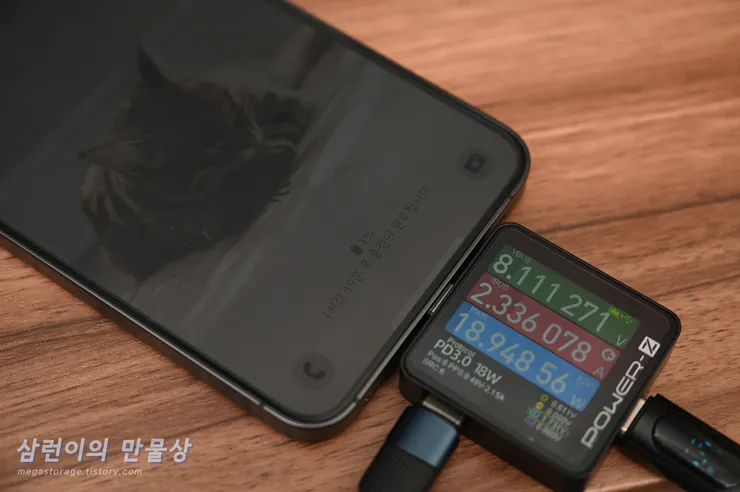

기본적으로 기기의 충전 전력을 측정하는 기능을 지원합니다. 전압, 전류, 그리고 그에 따른 전력을 볼 수 있습니다. 위 사진은 '마이크로소프트 서피스 랩탑 고3' 모델에 45W USB-PD 충전기를 연결한 상태에서 약 42.4W로 충전되고 있는 모습입니다.

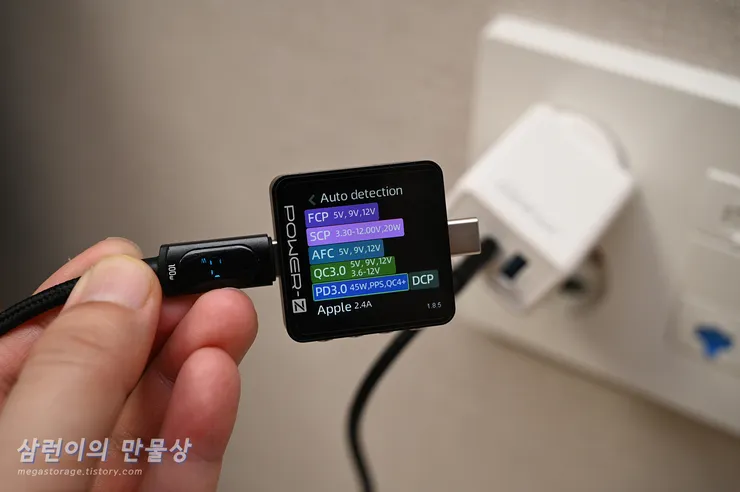

또한, 충전기의 출력 스펙을 상세히 알아볼 수 있습니다. 위 사진의 충전기는 '아트뮤'의 45W USB-PD 충전기인 GA210 입니다. 화훼이 충전 프로토콜인 FCP와 SCP, 삼성 충전 프로토콜인 AFC, 퀄컴 충전 프로토콜인 QC, USB-PD와 기타 등등을 지원한다고 표시되어 있습니다.

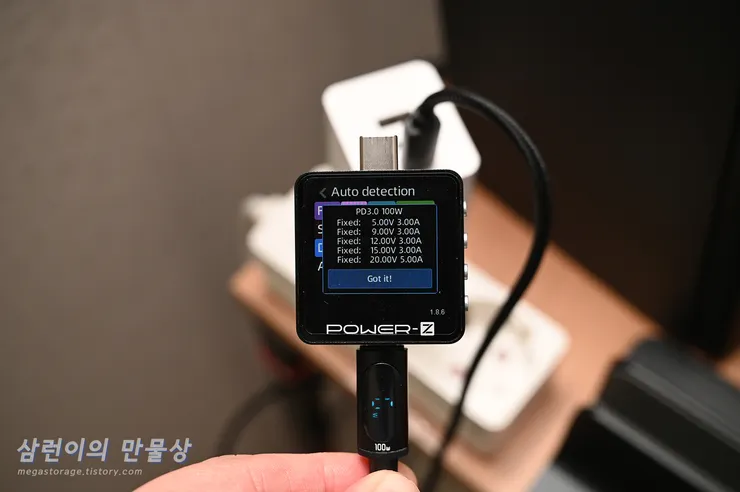

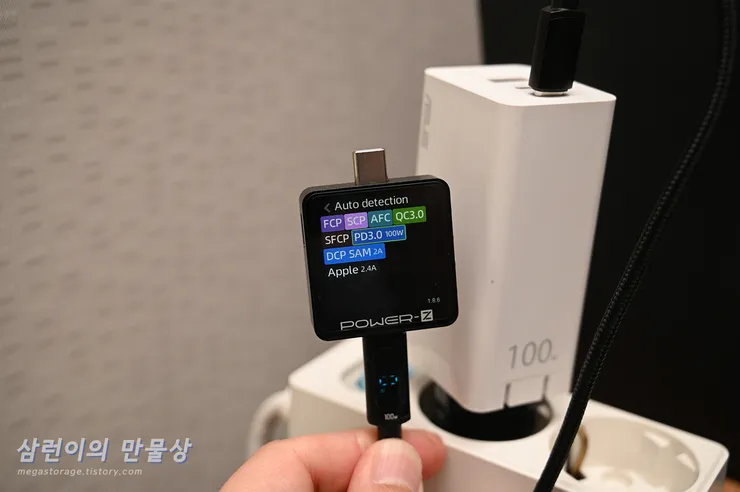

위 사진은 ASUS의 100W USB-PD 충전기를 스캔한 모습입니다. 기기에서 PD3.0 선택 시 상세한 출력 스펙을 볼 수 있습니다. 5V/9V/12V/15V/20V 까지 모든 영역을 지원한다고 나와있습니다.

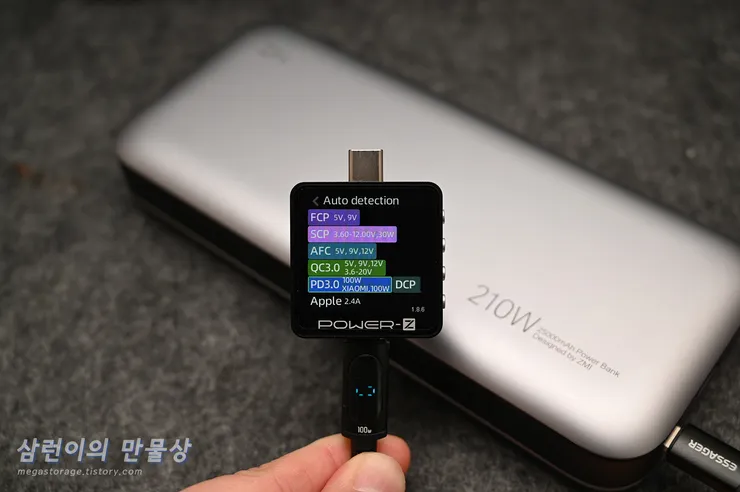

보조배터리도 스캔할 수 있습니다. ZMI(샤오미) 25,000mAh 보조배터리의 100W 입출력 포트에 연결한 후 스캔을 진행했습니다. 샤오미 100W 프로토콜을 지원한다고 알려주네요.
#4. 다른 특별한 기능은 없나요?

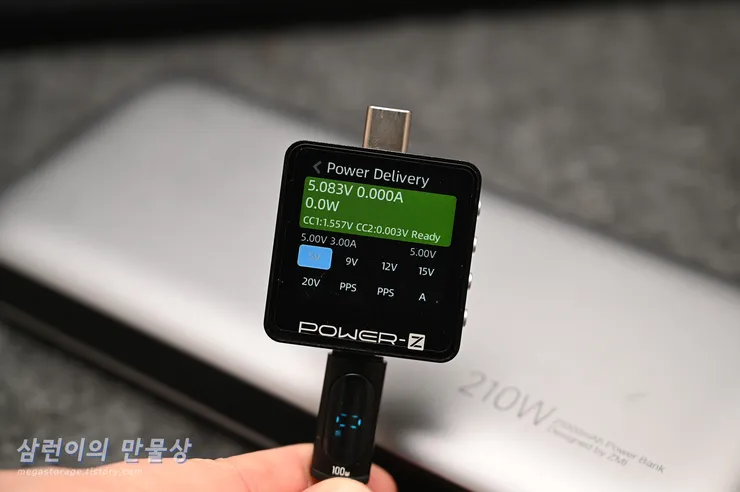

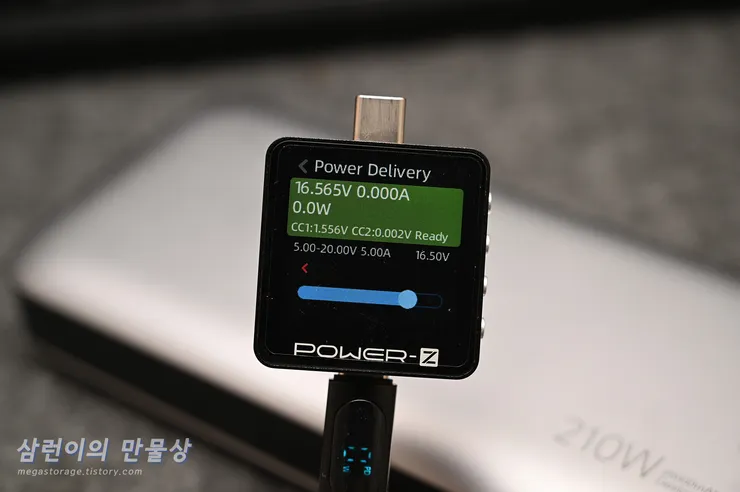

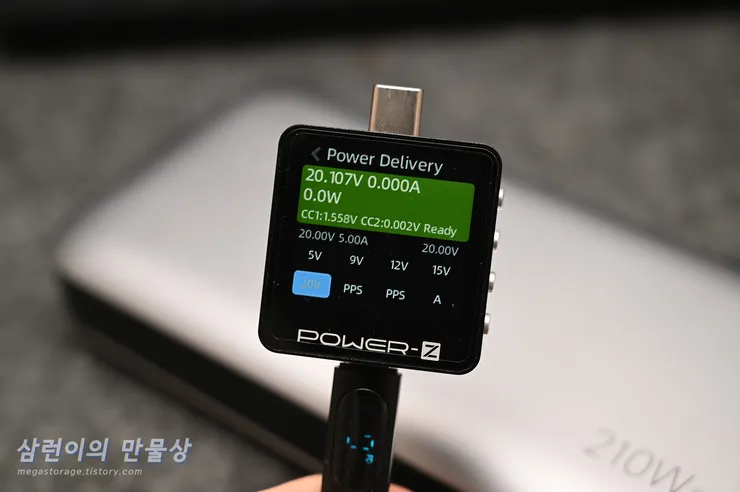

충전기에 연결한 상태에서 임의의 전압 값을 설정해볼 수 있습니다. 받는 기기가 지원하지 않는 전압을 억지로 인가해볼 수 있다는 뜻입니다. 따라서 해당 모드로 진입할 땐 입력받는 기기와 연결 안 된 상태에서 진행해야 합니다. 본 모드 진입 시 '기기와 연결 해제된 상태에서 진행할 것'과 비슷한 문구의 경고문이 뜹니다.

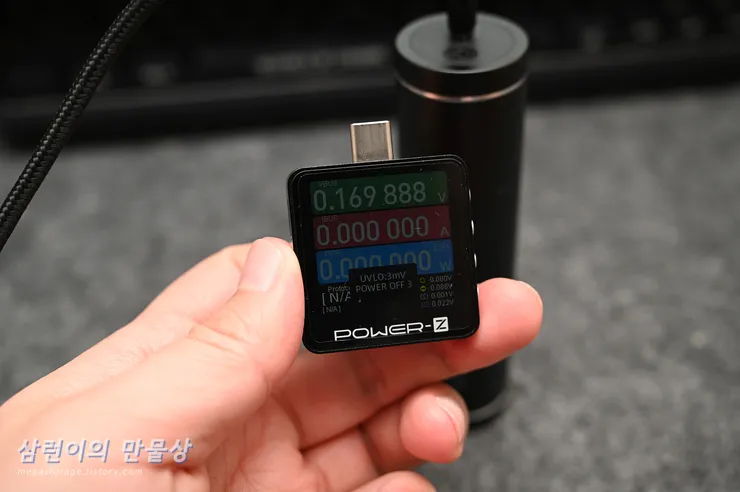

내부에 슈퍼캡(Super-Capacitor)이 달려 있어서 전원이 뽑힌 후 약 5초 정도는 생존할 수 있습니다. 의도하지 않게 전원 공급이 차단되어 기기가 꺼져 내부 데이터를 날리는 경우를 사전에 막을 수 있습니다.
#5. PC 프로그램도 있나요?

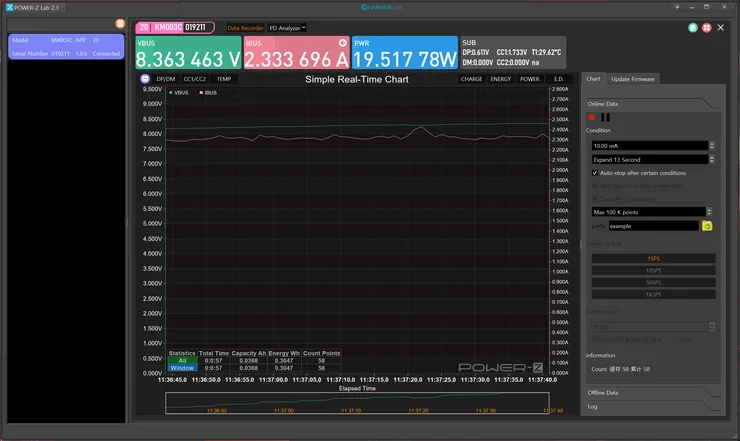

단순히 스마트 기기에 연결하여 충전 전력을 확인할 수도 있지만, 위의 PC 연동 프로그램을 활용하여 데이터로 기록할 수 있습니다. 위 프로그램은 ChargerLab에서 제공하는 POWER-Z 시리즈용 모니터링 프로그램입니다. 모든 POWER-Z 시리즈가 위의 프로그램을 사용할 수 있는 것은 아닙니다. 제품 모델에 따라서 구형 프로그램을 써야할 수도 있습니다.
#6. 갤럭시 S24 충전 모니터링 해보기 (1% to 100%)

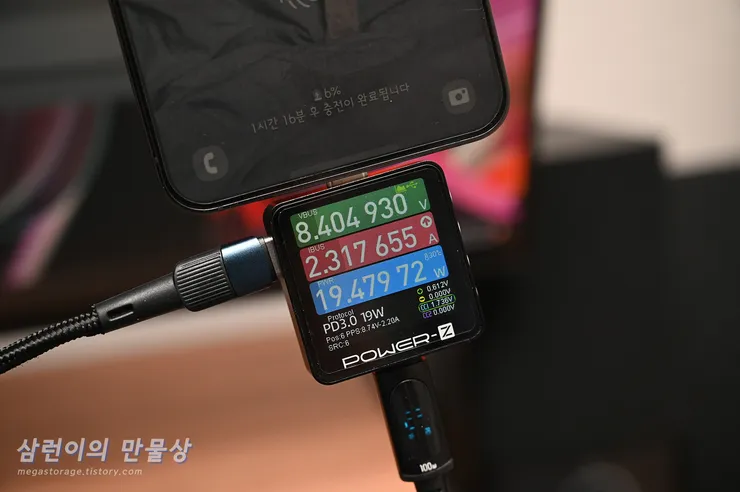

저는 이번에 구입한 갤럭시 S24를 1% 수준까지 방전 시킨 후 완전 충전까지 걸리는 시간과 인가되는 전력을 데이터화 했습니다. 충전 시험 환경은 아래와 같습니다.
- 측정 장비 : ChargerLab POWER-Z KM003C
- 대상 기기 : 삼성 갤럭시 S24 (SM-S921N / 기본형)
- 충전기 : 아트뮤 GA210 (45W USB-PD / PPS 지원)
- 케이블 : Essager 100W 충전 USB-C to USB-C 케이블
- 측정 당시 주변 온도 : 22도
- 기타 : 케이스 없는 상태에서 진행 / AOD 켜져있고 화면 잠금 상태

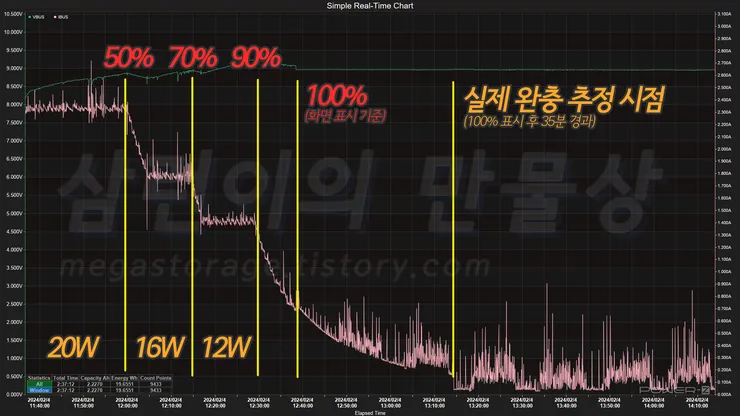

측정 결과는 위와 같습니다. 위 내용을 정리하면 아래와 같습니다.
- 초반 50% 까지 평균 20W로 충전 진행됨
- 50% 부터 70% 까지 평균 16W로 충전 진행됨
- 70% 부터 90% 까지 평균 12W로 충전 진행됨
- 화면 표시 기준 '100%' 시점 이후에도 충전이 계속 진행 되었으며, 약 35분 경과 시점까지 전류가 인가되는 것을 확인함
- 1% 부터 100%(화면 표시 기준)까지 약 1시간 소요되었으나, 실제 완전 충전까지는 1시간 40분 소요된 것으로 추정됨
상당히 신기한 측정 결과였습니다. 보통 100% 라고 표시된 시점에서 완전 충전되었다고 인지하게 되는데, 실제로는 더 오랜 시간 동안 충전 해야지 완전한 100% 충전이 되는 것으로 보입니다.
#7. 마무리
새로운 전자기기를 구입한 후 블로그에 리뷰를 적을 때마다 USB 계측기로 충전 전력을 테스트 하는 경우가 많은데, 이번에 구입한 ChargerLab의 POWER-Z KM003C은 돈 아깝지 않고 엄청 만족스럽네요. 고장날 때까지 잘 써봐야죠. 3~4년은 거뜬이 버텨주길...
감사합니다.
