아래 박살난 아이맥의 재활용기 입니다.

모델은 2017년형 27" 아이맥 퓨전드라이브 1TB 입니다.

어찌어찌 다행히 전면 글라스를 구입하게 되어 이 참에 퓨전드라이브를 제거 후 업그레이드 하기로 했습니다.

해당 모델은 32GB 의 NVME 와 1TB HDD를 퓨전드라이브로 구성된 모델입니다.

32GB NVME 를 제거 후 고용량으로 변경하는 방법 인데,

문제는 NVME 소켓이 기판 후면에 위치하고 있어 전체 분해를 해야 접근이 가능하고,

NVME 규격이 틀려 별도 아답터가 필요합니다.

1) 필요한 부품들

사용한 부품은 아래 구성이고, 아마존에서 구입했습니다. (아답터만 참고 위해 URL 남깁니다.)

1. 삼성 (MZ-V7S1T0B/AM) 970 EVO Plus SSD 1TB

2. M.2 NVME SSD Convert Adapter Card for Upgrade MacBook Air ( 2013-2017 )

3. 액정 부착 테이프

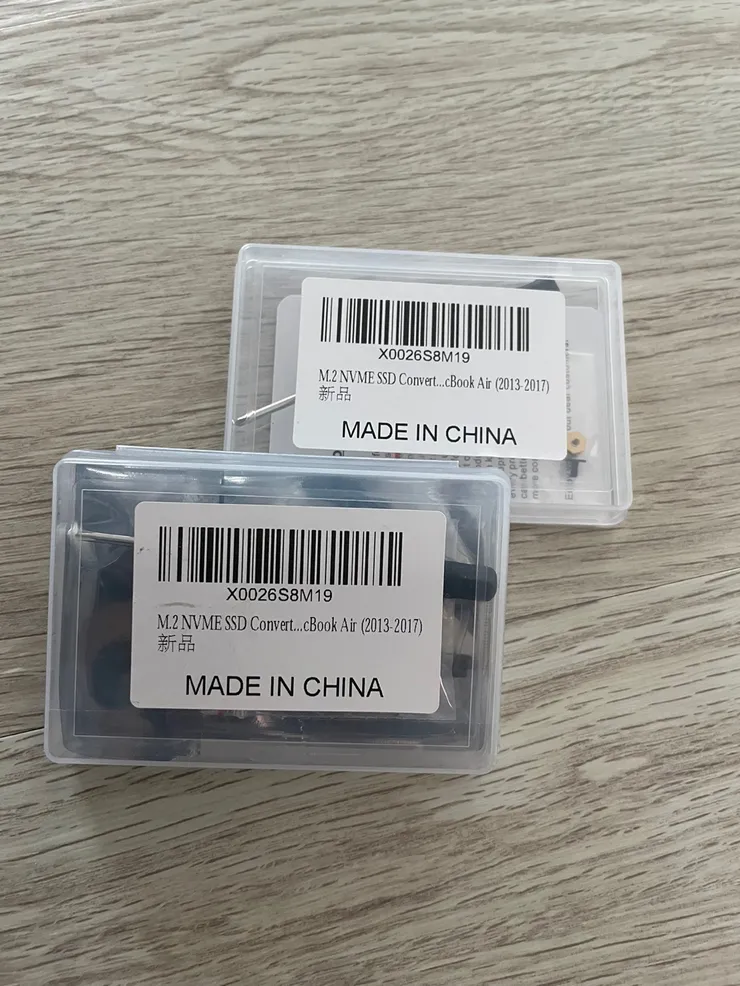

■ NVME 아답터 입니다.

전체 분해 과정은 여러 유튜브 영상들이 있어 참고를 하시면 좋습니다. 양도 많고, 친절한 영상들이 잔뜩 있더군요.

그 중 가장 놓치기 쉬운 문제사항만 언급하면

2) 주의사항

1. 마이크 홀

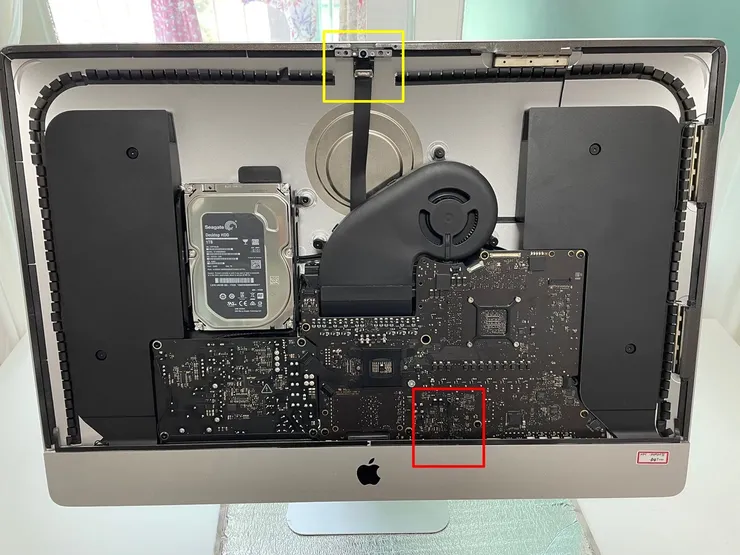

빨간색 표시한 마이크 체결 부 하단에 작은 마이크 홀이 2개 있습니다. 이 곳에 양면테잎을 가리면 마이크 먹통됩니다.

2. 전면 카메라 지문흔적 이나 먼지 유입

전면 액정 체결 시 꼭 전면카메라 부의 뭍은 지문이나 먼지를 꼭 제거해주세요. 가장 기본인데 저도 이 과정을 실수로 다시 부착했습니다..

3) 메인보드 적출 및 NVME 삽입

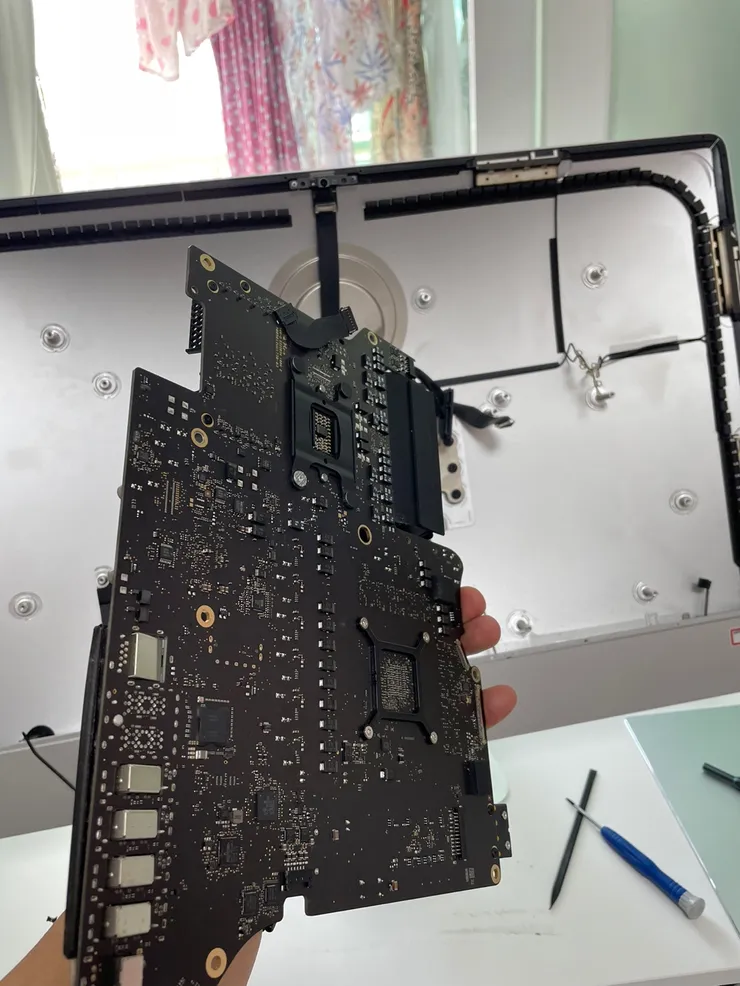

■ 전체 분해한 메인보드 입니다.

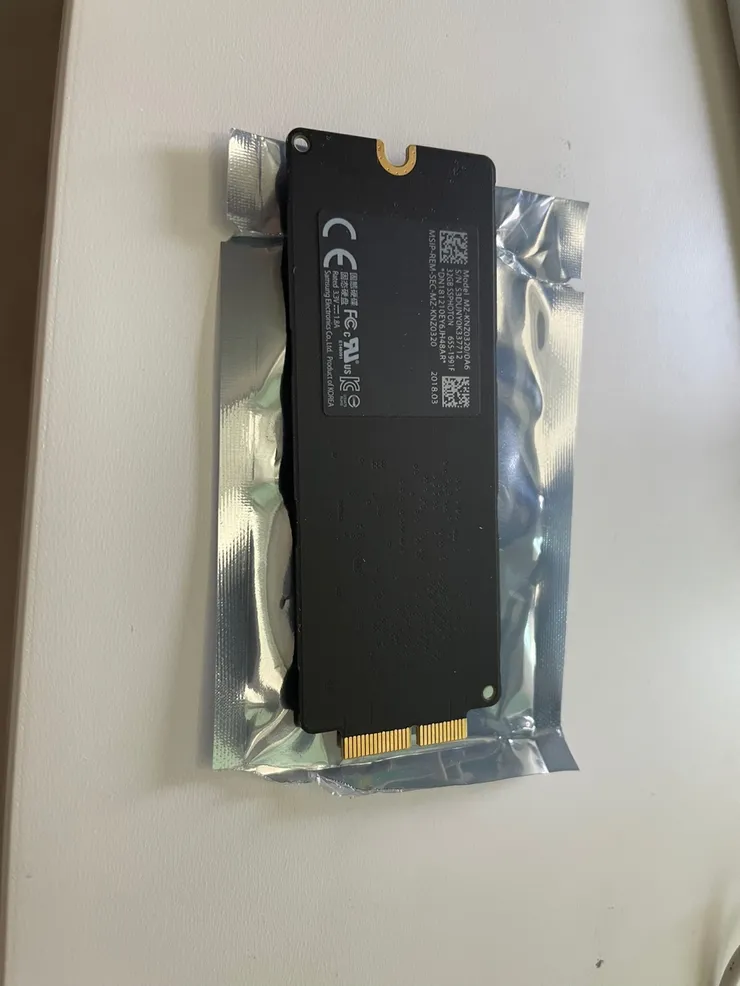

■ 탈거한 32GB NVME 입니다.

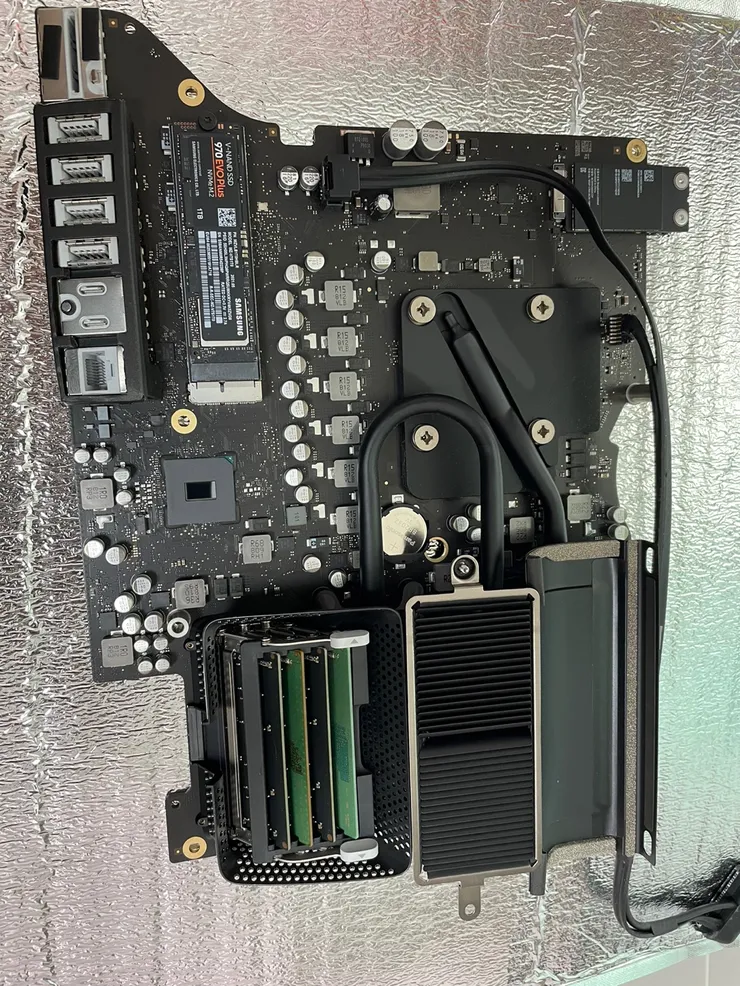

■ 아답터를 통해 교체 장착한 1TB NVME 입니다.

4. 마무리

SSD 읽기/쓰기 어마무시해 집니다.

빠릅니다. 그런데 M1 보단 안빠릅니다. ;;;

액정 부 탈거 후 작업 시간은 손재주 있으면 1시간 안짝으로 충분히 가능하고,

각 케이블 위치와 체결방식이 상당히 타이트해서 앞서 매립된 상황을 기억해 놓아야 좋습니다.

생명연장이 몇년 더 추가 된 걸로 만족하렵니다.
