...클로드는 잘하는데 제미나이는 황이네... 하다가...(주로 플래시 3.6수준)
요즘 결과물들은 비슷하게 올라왔다는 얘길듣고 무료티어로 ai studio 에서 머메이드 코드를 요구해서 그려보니... 이건 또 나름 괜찮네요. 3.8 이상은 완전히 바보 취급 할건 아닌가 싶네요.
제가 넘나 싼 구독만 해서 3.6플래시나 3.1프로 수준에서 오간게 문제였나봅니다.
머메이드 란 도식을 텍스트화하는 서식이 있군요...
렌더링은 클로드나 여러 웹사이트에서 지원하고...
한번 코드로 나오면 다양한 렌더링 요구에 다들 잘 표현해주네요... 제법 재밌네요. 코드는 기니까 최후에 하고 결과물만 좀 올려보겠습니다. 구글 ai studio는 애니메이션 svg나 웹으로도 뽑아주는군요. 쓰는 법을 잘 이해해야하나봐요...

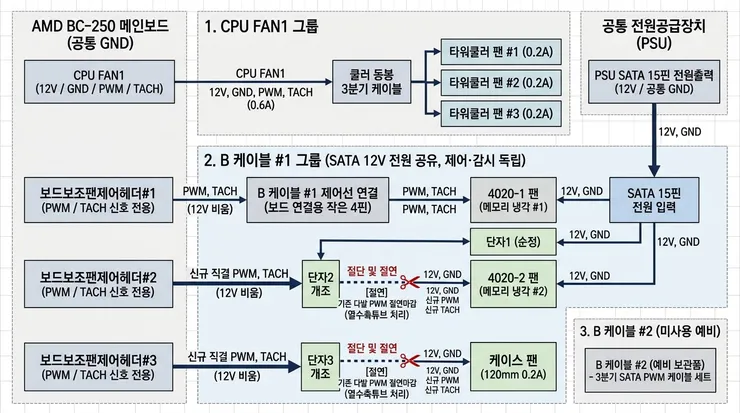

제미나이 플래시 3.6 (뭔가 정감있군요... 다만 여전히 실수가 있네요. 단자 1(순정)이 연결될 팬이 없고... , 단자3 도 전원이 없고, 색 배정도 팬과 단자 구별에서 일관성이 없습니다. 한치의 미스도 없는 클로드와는 수준차이가 있네요)

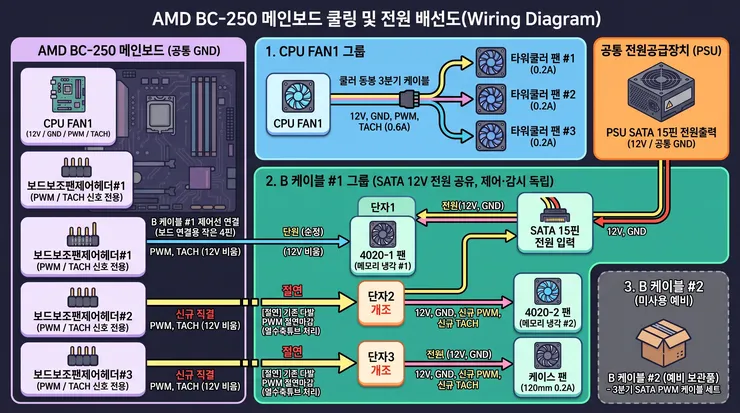

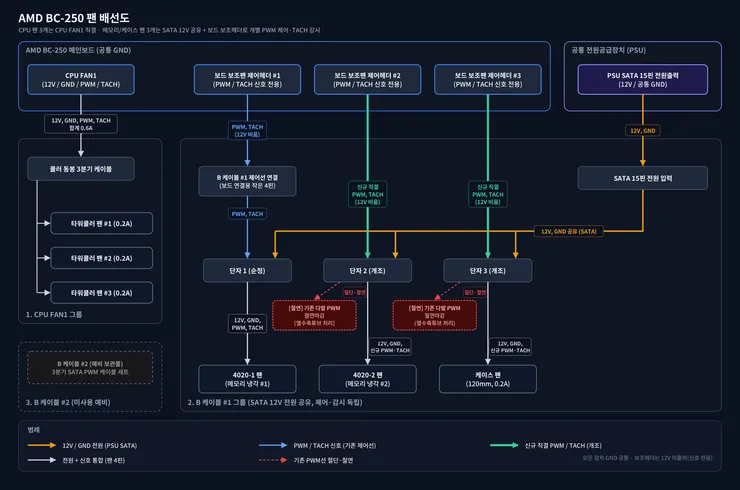

클로드 오퍼스 5.5 ... 가독성 갑 이군요
https://mermaid.live 아래 다이어그램 외에도 손그림 스타일도 뽑아줄수 있군요...!

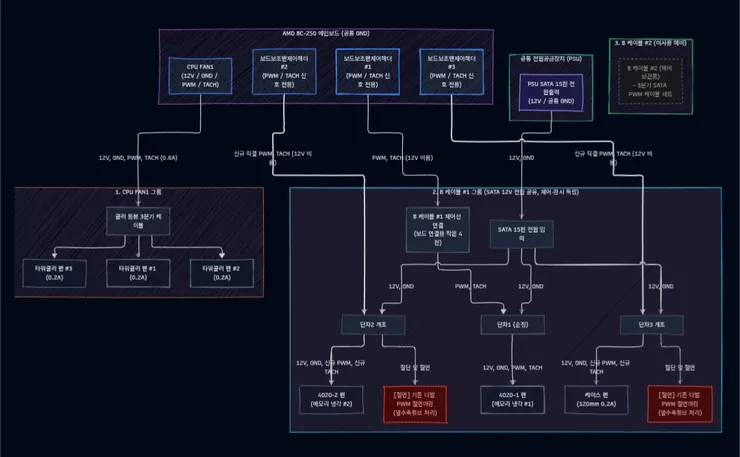

그록은... 렌더링은 좀 이상하게 나와서 넘어갑니다...
원시 텍스트...
subgraph BC250["AMD BC-250 메인보드 (공통 GND)"]
CPU_FAN1["CPU FAN1<br/>(12V / GND / PWM / TACH)"]:::board
SUB_HDR1["보드보조팬제어헤더#1<br/>(PWM / TACH 신호 전용)"]:::board
SUB_HDR2["보드보조팬제어헤더#2<br/>(PWM / TACH 신호 전용)"]:::board
SUB_HDR3["보드보조팬제어헤더#3<br/>(PWM / TACH 신호 전용)"]:::board
end
subgraph PSU["공통 전원공급장치 (PSU)"]
PSU_SATA["PSU SATA 15핀 전원출력<br/>(12V / 공통 GND)"]:::psu
end
subgraph CPU_GROUP["1. CPU FAN1 그룹"]
CPU_SPLIT["쿨러 동봉 3분기 케이블"]:::cable
TFAN1["타워쿨러 팬 #1 (0.2A)"]:::fan
TFAN2["타워쿨러 팬 #2 (0.2A)"]:::fan
TFAN3["타워쿨러 팬 #3 (0.2A)"]:::fan
end
CPU_FAN1 -->|"12V, GND, PWM, TACH (0.6A)"| CPU_SPLIT
CPU_SPLIT --> TFAN1
CPU_SPLIT --> TFAN2
CPU_SPLIT --> TFAN3
subgraph CABLE_B1["2. B 케이블 #1 그룹 (SATA 12V 전원 공유, 제어·감시 독립)"]
SATA_IN["SATA 15핀 전원 입력"]:::cable
CTRL_CONN["B 케이블 #1 제어선 연결<br/>(보드 연결용 작은 4핀)"]:::cable
TERM1["단자1 (순정)"]:::cable
TERM2["단자2 개조"]:::cable
TERM3["단자3 개조"]:::cable
CUT_PWM2["[절연] 기존 다발 PWM 절연마감<br/>(열수축튜브 처리)"]:::cut
CUT_PWM3["[절연] 기존 다발 PWM 절연마감<br/>(열수축튜브 처리)"]:::cut
FAN_4020_1["4020-1 팬<br/>(메모리 냉각 #1)"]:::fan
FAN_4020_2["4020-2 팬<br/>(메모리 냉각 #2)"]:::fan
FAN_CASE["케이스 팬<br/>(120mm 0.2A)"]:::fan
end
PSU_SATA -->|"12V, GND"| SATA_IN
SATA_IN -->|"12V, GND"| TERM1
SATA_IN -->|"12V, GND"| TERM2
SATA_IN -->|"12V, GND"| TERM3
SUB_HDR1 -->|"PWM, TACH (12V 비움)"| CTRL_CONN
CTRL_CONN -->|"PWM, TACH"| TERM1
TERM1 -->|"12V, GND, PWM, TACH"| FAN_4020_1
TERM2 -.->|"절단 및 절연"| CUT_PWM2
SUB_HDR2 ==>|"신규 직결 PWM, TACH (12V 비움)"| TERM2
TERM2 -->|"12V, GND, 신규 PWM, 신규 TACH"| FAN_4020_2
TERM3 -.->|"절단 및 절연"| CUT_PWM3
SUB_HDR3 ==>|"신규 직결 PWM, TACH (12V 비움)"| TERM3
TERM3 -->|"12V, GND, 신규 PWM, 신규 TACH"| FAN_CASE
subgraph CABLE_B2["3. B 케이블 #2 (미사용 예비)"]
SPARE_CABLE["B 케이블 #2 (예비 보관품)<br/>- 3분기 SATA PWM 케이블 세트"]:::spare
end
단일 url
흠흠 그냥 머메이드는 안되고
. graphviz 온라인용으로 .dot이란 포맷으로 변경해서 붙히니까 보이네요.
이건 또 느낌이 다르군요...
꽤 오래 전부터 있던 사이트인가봅니다
...! 꽤나 역사가 깊군요!
Graphviz(DOT)는 1991년경 AT&T 벨 연구소가 만든 그래프 자동 배치 엔진으로, 복잡한 그래프를 정밀하게 그리는 것이 목표입니다. Mermaid는 2014년에 나온 JavaScript 도구로, 마크다운 문서에 짧은 문법만으로 여러 종류의 다이어그램을 설치 없이 넣는 것이 목표입니다.
저는 원하는 걸 말했을 뿐이고 코드는 클로드가 해줬습니다... 좋은 시대네요
