광섬유 HDMI란 무엇이며 어떻게 작동하나요?
벅찬 기술의 신화와 현실
광 HDMI 케이블(내부에 유리 또는 플라스틱 섬유를 사용하여 빛을 전송)은 주로 저렴한 가격으로 인해 일반 소비자가 이용할 수 있게 되면서 점점 더 많은 지위를 얻고 있습니다.
이제 이 기술에 대해 깊이 연구하고 그 특성, 장단점에 대해 알아보고 이 기술과 관련된 몇 가지 신화를 폭로할 때입니다. 먼저 널리 퍼져 있는 몇 가지 잘못된 상식을 바로잡는 것부터 시작하겠습니다:
HDMI 케이블은 모두 광섬유인가요?
아니요. 광 HDMI 케이블 또는 AOC(액티브 광 케이블)는 광섬유와 구리 케이블을 결합한 하이브리드 케이블입니다. 즉, 순수 파이버 케이블이 아닙니다. 이 점을 강조하는 것이 중요합니다. 모든 AOC HDMI 케이블에는 두 가지가 공존하며 각각 다른 기능을 수행합니다.
요컨대, 주요 콘텐츠 자체(예: 영화의 비디오 및 오디오)는 광섬유 케이블을 통해 전달되며, 이전에는 TMDS 블록으로 알려졌지만 현재는 HDMI v2.1에서 FRL이라고 합니다. 이에 대해서는 아래에서 자세히 설명하겠습니다.
다른 쪽의 구리 섹션은 보조 콘텐츠인 DDC 신호, EDID, CEC 및 전원을 전달합니다. DDC는 디스플레이 데이터 채널로, VESA에서 정의한 표준이며 인터페이스 설명에 불과합니다. 이와 관련된 것은 버전 2.2 또는 2.3(고대역폭 디지털 콘텐츠 보호)의 HDCP 보호입니다.
이미 알고 계시겠지만, 이는 인텔에서 개발한 디지털 콘텐츠용 보안 프로토콜로, HDMI뿐만 아니라 다른 인터페이스(DVI, 디스플레이 포트 등)와 관련된 디지털 인터페이스를 통한 콘텐츠 복사를 방지하는 데 목적이 있습니다.
예를 들어 미디어 플레이어와 TV 세트 간에 교환되는 해상도, 재생률 등에 대한 실제 데이터는 EDID(확장 디스플레이 정보 데이터)라고 하며 동선을 통해 순환합니다.
4개의 유리 코어와 구리선을 보여주는 HDMI 광 케이블의 단면도.
CEC(소비자 가전 제어)는 HDMI를 통해 여러 장치를 서로 연결하고 공유 작업을 수행할 수 있는 기능입니다. 예를 들어 하나의 리모컨으로 여러 장치를 제어할 때 유용합니다. 또한 구리를 통해 실행되며 아시다시피이 기능은 거의 항상 골칫거리입니다 🙂 HEC (HDMI 이더넷 채널)도 똑같이 작동합니다.
사실, 광섬유 설치자가 처음 이웃에 도착하거나 오류를 수정할 때 광섬유 설치자에게서 볼 수있는 것처럼 AOC HDMI 케이블을 깨끗하게 자르고 올바른 지식과 장비를 사용하여 새 끝 끝에 HDMI 커넥터를 부착하는 것을 막을 수있는 것은 없습니다.
마지막으로 구리는 5V, 50밀리암페어 전류를 전달합니다.
광 HDMI로 비디오 및 오디오 품질이 향상되나요?
AOC HDMI 케이블을 사용한다고 해서 구리 케이블보다 더 나은 품질의 비디오 및 사운드를 제공하는 것은 아닙니다. 이는 현재 구리 케이블의 품질이 좋지 않고(비활성 핀, 차폐 불량, 두 단자 중 하나의 칩 불량 등) 새로운 AOC HDMI 케이블이 구조와 성능 면에서 구리 케이블보다 뛰어난 경우에만 발생합니다.
즉, v1.4 구리 HDMI 케이블을 사용하다가 AOC v2.1 HDMI 케이블로 교체하면 메뉴를 종료하고 들어갈 때, 한 재생 형식에서 다른 재생 형식으로 전환 할 때 또는 재생할 때 이전보다 지연이 적은 콘텐츠를보고들을 수있는 것과 같은 간접적 인 이점이있을 수 있습니다. 이는 마술이 아니라 건축 자재와 칩의 성능이며, 이제 TV와 AV 리시버 사이에서 이러한 오래된 '병목 현상'이 제거되었습니다.
TV에서 더 많은 밝기를 볼 수 있고 스피커에 숨겨진 새로운 사운드 주파수를 들을 수 있을 거라는 생각에 속지 마세요. 두 장치 간에 디지털 신호를 송수신할 때 발생하는 지터 왜곡은 예를 들어 배경 소음(교통, 전기 제품, 이웃, 바다....)이 없고 거실이 벙커이며 전기가 순수하게 재생된 사인파일 때만 감지할 수 있습니다. 그래야만 오디오를 전달하는 두 개의 HDMI 케이블을 비교하고 잘 만들어진 새로운 AOC HDMI 케이블이 시청각 품질과 관련하여 새로운 것을 제공한다는 것을 알 수 있습니다.
광 HDMI 케이블의 방향성 및 양방향성
예, AOC HDMI 케이블은 사용 방향이 한 가지뿐입니다. 두 개의 헤더는 소스(예: 미디어 플레이어)에 연결된 케이블과 디스플레이(예: 프로젝터)에 연결된 케이블을 나타냅니다. 그러나 이것이 AOC HDMI 케이블이 양방향이 아니며 많이 요구되는 eARC 기능 또는 CEC가 작동하지 않는다는 것을 의미하지는 않습니다.
신중하게 생각하면 이해가됩니다. eARC와 CEC는 구리를 통해 실행되므로 양방향 통신이 가능합니다. 주요 콘텐츠(예: 영화의 비디오와 사운드)는 유리 섬유를 통해 조용히 순환합니다.

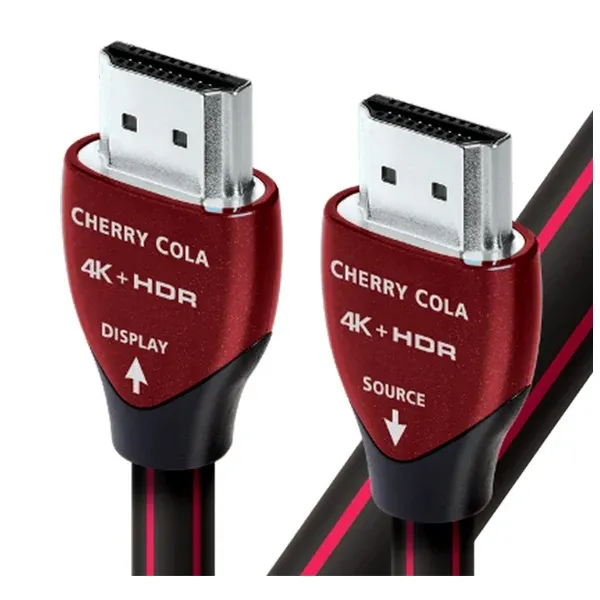

오디오퀘스트 HDMI 광 케이블, 체리콜라 모델, 단방향 광 케이블
CEC는 이미 위에서 설명했습니다. ARC 또는 eARC (오디오 리턴 채널 또는 확장 오디오 리턴 채널)를 사용하면 단일 HDMI 케이블을 통해 AV 리시버를 통해 미디어 플레이어의 비디오 신호를 TV로 보낼 수 있으며 동시에 TV는 동일한 케이블을 통해 DVB-T (예 :)의 사운드를 AV 리시버로 보낼 수 있습니다. eARC는 더 높은 비트 전송률의 멀티채널 오디오 코덱을 통과할 수 있도록 대역폭이 개선된 버전입니다.
광섬유 HDMI 케이블 전원 공급 및 활성화
예, 광섬유 HDMI는 활성화되어 있지만 한쪽 끝에 전기 플러그나 USB 커넥터와 같은 외부 전원이 필요하지 않습니다. 앞서 말씀드렸듯이 새로운 AOC HDMI는 5V 및 50밀리암페어의 전류를 전달하며, 이는 기존 구리 HDMI를 통해 흐르는 전압과 동일합니다.
그러나 유리 섬유의 낮은 신호 전달 저항과 뛰어난 신호 대 잡음비 덕분에 동일한 전압으로 10미터 구리 케이블과 동일한 100미터 AOC HDMI 케이블을 연결할 수 있습니다.
HDMI 케이블에 광섬유 사용의 장점
- 유리 섬유는 외부 유도에 민감한 물질이 아닙니다. 즉, 간섭에 영향을 받지 않습니다. 전기 오염, 접지 루프 및 전자파(와이파이, 블루투 등)에 영향을 받지 않습니다. 또한 차폐가 제대로 되지 않은 케이블에 의해 유도되는 아날로그 무선 간섭에도 영향을 받지 않습니다.
- 그런 의미에서 광 케이블의 차폐는 덜 중요합니다. 그렇다고 광케이블을 잘 보호할 필요가 없다는 의미는 아니지만, 광학 부품에서 대부분의 정보(비디오 및 오디오)를 전달하면 구리와 그 보호가 덜 중요해집니다. 다시 말해, 어떤 제조업체도 목성에서 가져온 정교하고 값비싼 탄소로 광섬유를 보호한다는 아이디어를 판매해서는 안 됩니다. 광섬유에는 탄소가 필요하지 않으며 외부 오염을 유발할 수 없습니다.
- 광섬유는 부식이나 녹이 슬지 않으므로 구리보다 내구성이 뛰어납니다.
- 광케이블은 지연이나 데이터 손실 없이 높은 대역폭 용량을 제공하기 때문에 현재 기술 및 미래 개발 기술을 더 쉽게 전송하고 수용할 수 있습니다.
- 광케이블은 구리보다 무게가 가볍고 공간을 덜 차지하므로 케이블의 직경이 줄어듭니다. 최소한의 공간에 케이블을 연결해야 하는 상황에 직면하지 않은 사람이 있을까요? AOC HDMI 케이블은 이러한 어려운 상황에서 우리의 가장 큰 동맹입니다.
HDMI 케이블에 광섬유 사용의 단점
- 가격은 내려갔지만 여전히 기존의 구리 HDMI 케이블보다 비쌉니다.
- 내부에 여러 가닥의 광섬유(정확히 4가닥)를 사용하기 때문에 광섬유가 분리되어 작동을 멈출 수 있으므로 무리하게 힘을 주거나 비스듬히 또는 과장된 위치에서 너무 많이 구부리지 않는 것이 좋습니다.
- 현재까지 5미터보다 짧은 평판이 좋은 브랜드의 AOC HDMI 케이블을 찾기는 어렵습니다.
HDMI 버전 2.1 유리섬유 케이블은 어떻게 작동하나요?
커넥터가 사용하는 19개의 핀 중 일부만 전기 광학 또는 광전 변환을 위해 칩을 통과합니다. 나머지는 구리에 남아 있으므로 위에서 본 것처럼 전기 모드로 유지되므로 칩이 있는 케이블의 양쪽 끝을 잘 다루세요! 사운드 및 비디오 애호가라면 이미 우리의 행동에 통합되어 있어야 합니다.

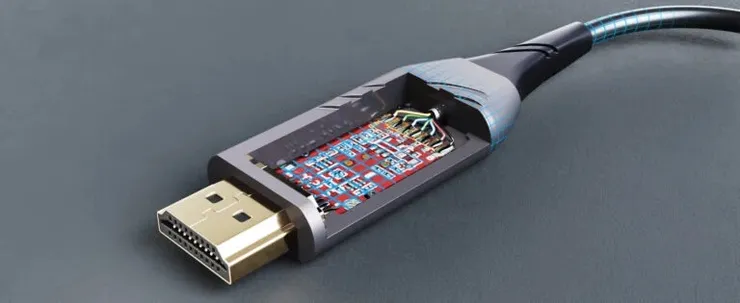

HDMI 케이블의 전기 광학 변환 칩셋
HDMI 파이버 기술과 v2.1 버전을 결합하면 오디오 및 비디오 신호를 더 잘 전송할 수있는 몇 가지 새로운 기능을 제공하므로이 주제는 더욱 흥미로워집니다. 위에서 언급 한 트릭 중 하나는 48Gbps를 달성하기위한 FRL (고정 속도 링크)입니다. 이것이 진정한 승리 조합입니다 : 소스 및 디스플레이 모두에서 AOC HDMI + v2.1.
FRL은 이전 HDMI 버전(HDMI 2.0 이하, 18Gbps로 제한)의 기존 TMDS 신호와 다릅니다. 레인 수와 결합된 속도로 신호를 정의하며, 각각 3~12Gbps 속도의 3~4개 레인으로 구성된 6가지 가능한 FRL 속도가 있습니다.
특히 FRL은 TMDS 채널과 데이터 속도를 변경하는 이전 버전의 HDMI와 달리 항상 최저의 기능을 기반으로 성능을 극대화하고 궁극적으로 고정된 데이터 속도를 유지합니다. 또한 FRL은 TMDS 클록 채널을 HDMI 신호에 직접 통합하여 가변 주사율, 동적 HDR 및 기타 게임용 기술과 같은 더욱 강력한 기능을 구현할 수 있습니다.
그러나 HDMI 2.1은 더 낮은 데이터 전송률과 역호환되기 때문에 완전히 다른 것은 아니며, FRL이 호환되지 않는 경우(예: v2.1인 두 장치 간에 v2.2 케이블을 사용하는 경우) 기존 TMDS로 되돌아갑니다. 대기 상태일 때 TMDS는 FRL 2까지 모든 신호를 지원할 수 있습니다. 장치가 특정 FRL 속도를 지원할 수 있지만 가능한 모든 비디오 신호를 지원하지 않을 수도 있습니다.

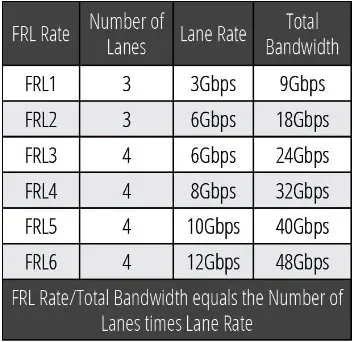

기가비트 단위로 각 FRL 라인의 용량이 표시된 설명 표
이 모든 기술 정보를 가장 최신 Denon AV 리시버인 거실에 다운로드하여 비디오 '4K/8K 신호 형식'에서 활성화하고 "8K Enhanced"를 설정한 다음 리모컨의 INFO 버튼을 두 번 누르면 제가 말씀드린 모든 정보가 표시됩니다.
또한 며칠 전 캐나다 회사 인 Pixelgen Design이 HDMI 협회와 유명한 THX 회사에서 인증 한 광학 HDMI 케이블을 출시하면서이 모든 이야기가 주요 전문 AV 미디어로 넘어갔습니다. 이 케이블은 광학(PXLGLASS™ 8 하이브리드 인터커넥트) 및 구리(SERIES 8 - 초고속 HDMI® 케이블)의 두 가지 버전으로 제공되며, 둘 다 48Gbps FRL을 지원하는 v2.1 버전입니다.
이 케이블 중 가장 긴 광섬유 케이블이 15미터에 불과하다는 사실에 특히 놀랐습니다!!!!. 경쟁사의 길이에 비해 정말 짧기 때문에 이것이 수행 된 테스트의 엄격함을 나타내는 신호가되기를 바랍니다.
요컨대, 우리가 명심해야 할 사항은
- HDMI 광 케이블은 유리 섬유-구리 하이브리드입니다.
- 이 케이블은 홈 시네마의 비디오 및 오디오 품질을 향상시키지 않습니다.
- 사용 방향은 한 방향이지만 양방향입니다.
- v2.1 버전에서는 항상 최대 48Gbps, v2.0 버전에서는 18Gbps의 FLR 속도가 활성화되어 있습니다.
- 주요 장점은 소스와 디스플레이 사이의 거리가 먼 가정에서 설치하는 경우입니다.
- v2.1 및 후속 세대의 HDMI 표준 발전을 지원하는 데 가장 적합합니다.
