15세대 애로우 레이크 CPU를 위한 인텔의 LGA 1851 소켓, 3D 회로도로 자세히 살펴보기
Igor의 연구소는 CPU 로딩 메커니즘(브래킷)과 칩셋 자체의 3D 회로도를 포함하여 Arrow Lake-S 및 관련 LGA 1851 소켓에 대한 몇 가지 업데이트를 제공했습니다. 또한 Igor는 "H870" 미드 레인지 칩셋의 취소를 포함하여 LGA 소켓 1851에서 기대할 수 있는 칩셋 모델에 대한 몇 가지 업데이트도 공개했습니다.
LGA 1851에 대한 전체 문서와 LGA 1700에 비해 제공될 기능에 대한 자세한 내용은 이전 포스팅을 참조하세요. 하지만 요약하자면: LGA 1851은 2024년 인텔의 15세대 애로우 레이크-S CPU 라인업과 함께 출시될 예정이며, LGA 1700에 비해 크게 확장된 PCIe 스토리지 연결성을 제공합니다.
CPU PCIe 레인 4개가 추가로 도입되어 최대 2개의 M.2 SSD를 CPU에 직접 연결할 수 있습니다(1개 대신). 또한 이 중 4개의 레인은 최신 PCIe Gen 5 SSD와 함께 작동할 수 있도록 PCIe Gen 5 속도로 업그레이드되었습니다.

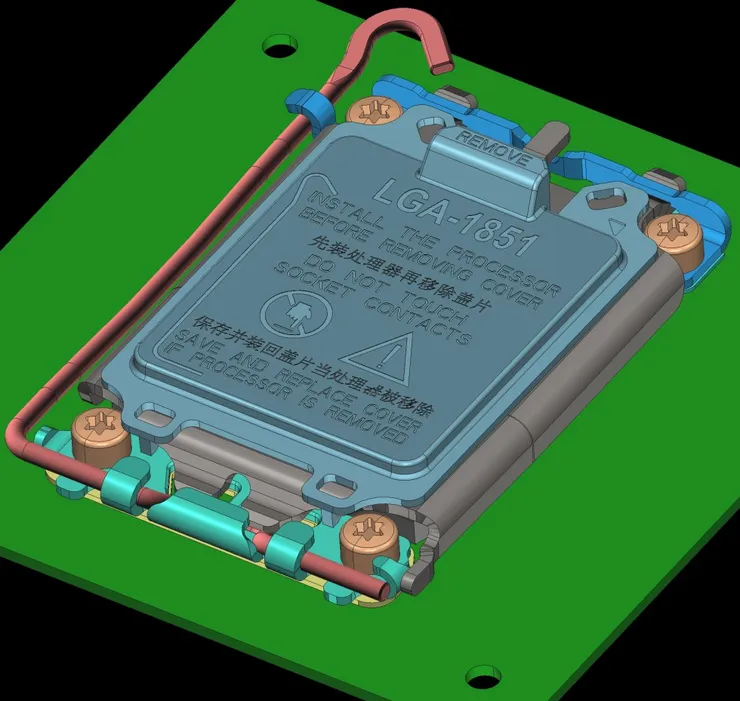

Igor의 새로운 3D 렌더링은 멋지게 보이지만 유출된 사양표에서 이미 보지 못한 내용은 공개되지 않았습니다. 첫 번째 3D 이미지는 CPU 커버와 IHS 브래킷이 제자리에 있는 LGA 1851 소켓과 브래킷을 PCB에 연결하는 후면 백플레이트를 보여줍니다.

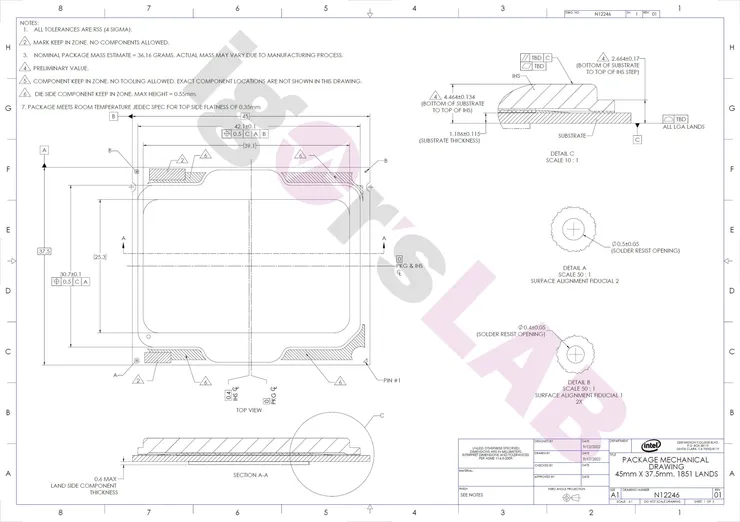

두 번째 3D 이미지는 칩셋 다이가 위치한 전면 영역과 칩셋이 마더보드에 연결된 후면의 볼 그리드 어레이를 포함하여 LGA 1851이 출시될 새로운 칩셋 모델 중 하나(아마도 Z890일 것으로 추정됨)를 보여줍니다. 다시 말하지만, 이 렌더링은 특히 LGA 1851과 1700이 정확히 동일한 37.5mm x 45mm 폼 팩터를 공유하기 때문에 구체적인 내용은 공개하지 않지만 보기에는 멋집니다.
Igor's Lab의 LGA 1851 소켓 3D 렌더링
Igor가 제공한 실제 업데이트는 LGA 1851 소켓과 짝을 이룰 인텔의 800 시리즈 칩셋에 관한 새로운 세부 정보입니다. Igor에 따르면 Z890, B860, H810, W880 및 Q870을 포함한 세 가지 소비자 및 두 가지 워크스테이션 칩셋 모델이 출시될 예정입니다. H870이 삭제된 것이 사실이라면 인텔 라인업에서 미드 레인지 H 시리즈 칩셋을 볼 수 없는 것은 몇 년 만에 처음입니다.
Z890은 CPU용 26레인과 PCH용 34레인으로 나뉜 60개의 HSIO 채널이 제공될 것으로 알려졌습니다. B860과 H810에는 각각 44개와 32개의 HSIO 채널이 제공될 예정입니다. Z890m W880과 Q870은 모두 CPU와 칩셋을 연결하는 8개의 DMI 4.0 레인을 제공하지만, B860과 H810은 4개만 제공합니다. PCIe 분기 기능도 확장되어 CPU의 16개 PCIe 레인에서 2개가 아닌 3개의 별도 장치를 8x/4x/4x 구성으로 실행할 수 있습니다.
또한 이고르는 LGA 1851이 최소 2년 동안 존재할 것이며, Arrow Lake-S 및 Lunar Lake-S CPU를 포함한 최소 2세대 칩을 구동할 것이라고 밝혔습니다. Meteor Lake-S가 랩터 레이크 리프레시를 위해 취소됨에 따라 2024년부터는 Arrow Lake-S가 LGA 1851을 활용하는 첫 번째 CPU 라인업이 될 것입니다.
