투명 OLED의 거대한 진전, 한국 연구진이 거의 보이지 않으면서도 전도성이 높은 전극 개발에 성공하다.

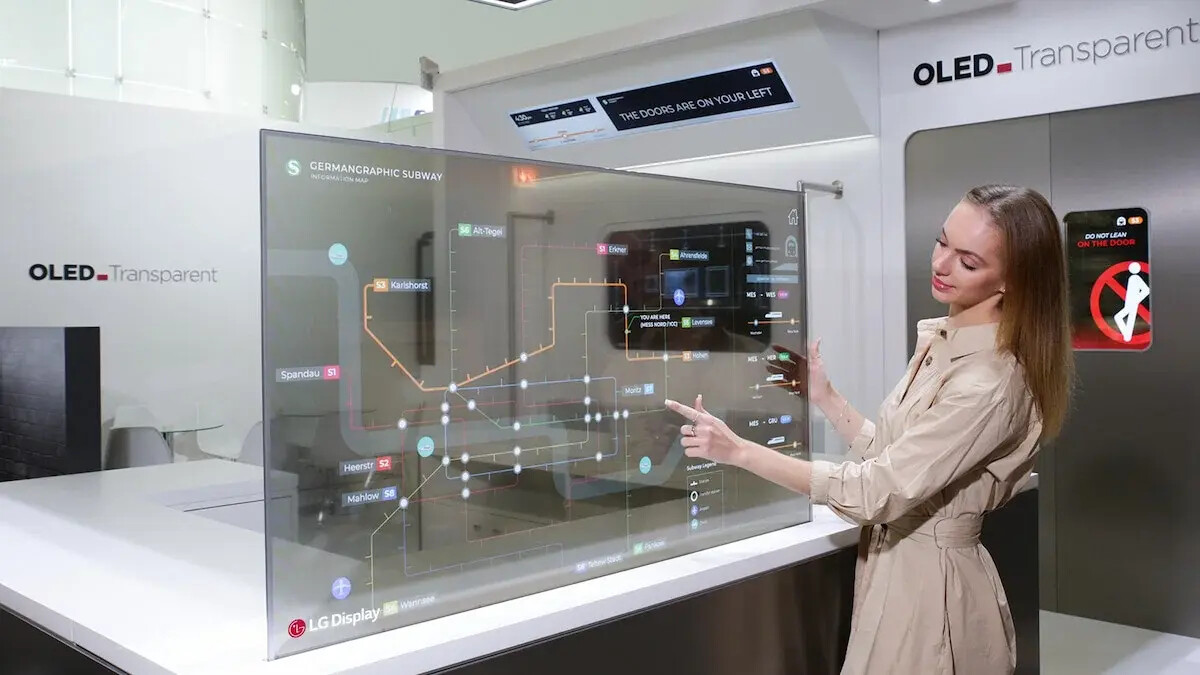

투명 OLED는 수년 전부터 미래 지향적인 영화에서나 나올 법한 기술 중 하나로 거론되어 왔지만, 점차 실제 현실로 자리를 잡아 가고 있습니다. 단순히 전시회용 독특한 TV뿐만 아니라 자동차용 디스플레이, 증강 현실(AR), 스마트 쇼윈도, 정보가 통합된 창문, 혹은 플렉시블 기기들까지 그 대상입니다.
이러한 기술들이 늘 그렇듯, 문제는 화면이 단순히 잘 보이는 것에만 있지 않습니다. 소재가 투명하면서도 전기를 잘 전도해야 하고, 더불어 제조 과정에서 OLED의 유기층을 파괴하지 않아야 합니다. 그리고 이 마지막 부분이 생각보다 훨씬 까다롭고 섬세한 작업입니다.
이러한 상황에서, 홍용택 교수가 이끄는 서울대학교 공과대학 연구팀이 매우 강력한 기술을 발표했습니다. 고전도성 금속 메쉬(Mesh)를 기반으로 한 투명 OLED 상부 전극으로, 금속 선택 증착 기술을 사용해 제작되었습니다. 매우 기술적인 용어처럼 들리지만, 아이디어는 단순합니다. 빛을 가리지 않고, 제조 과정에서 패널을 망가뜨리지 않으면서 전기를 통하게 하는 것입니다.
투명 OLED의 진짜 난제는 단순히 투명하게 만드는 것만이 아니다.
일반적인 OLED 내부에는 상당히 많은 화학적, 전자적 메커니즘이 숨어 있습니다. 하지만 투명 OLED의 경우 빛이 양방향으로 나와야 하고 상부 전극이 불투명한 덮개 역할을 해서는 안 되기 때문에 구조가 훨씬 더 복잡해집니다. 이미지를 통과시킬 수 있을 만큼 충분히 투명해야 하면서도, 기기가 최고의 성능으로 작동할 수 있도록 충분한 전도성을 갖추는 것이 필수적입니다.
지금까지 많은 투명 전극들이 한 가지 역할은 해냈지만, OLED 위에 직접 통합되는 단계에서 실패하곤 했습니다. 일부 제조 공정에서는 화학적 세척이나 리프트 오프(Lift-off) 등 하부의 유기층을 손상시킬 수 있는 단계가 필요하기 때문입니다. OLED 분야에서 이는 매우 민감한 소재들을 다루는 영역이기에 대단히 위험한 요소입니다.

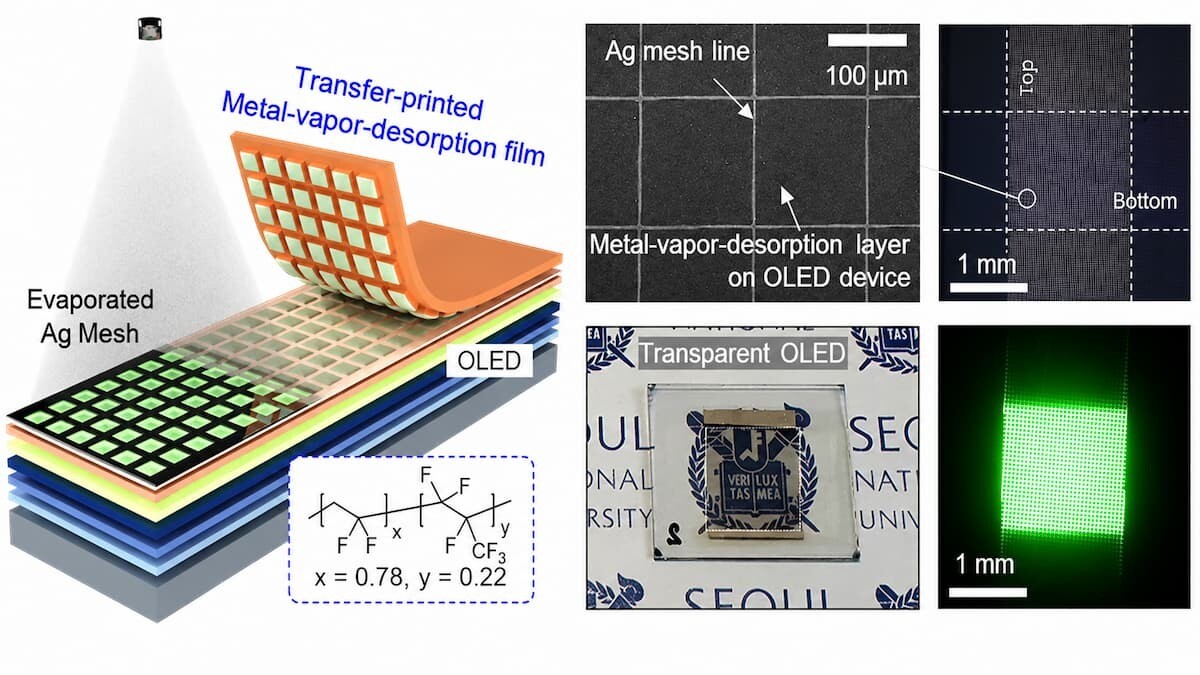

이 뛰어난 연구진이 고안해낸 해결책은 MVDL(Metal-Vapor-Desorption Layer, 금속 증기 탈착층)이라고 불리는 층을 사용하는 고해상도 전사 기술입니다. 이 방식을 통해 공격적인 공정 없이도 유기 구조물 위에 직접 마이크로미터 스케일의 금속 패턴을 형성할 수 있습니다. 다시 말해, 하부 구조를 손상시키지 않고 OLED 위에 매우 미세한 금속 메쉬를 그려내는 것입니다.

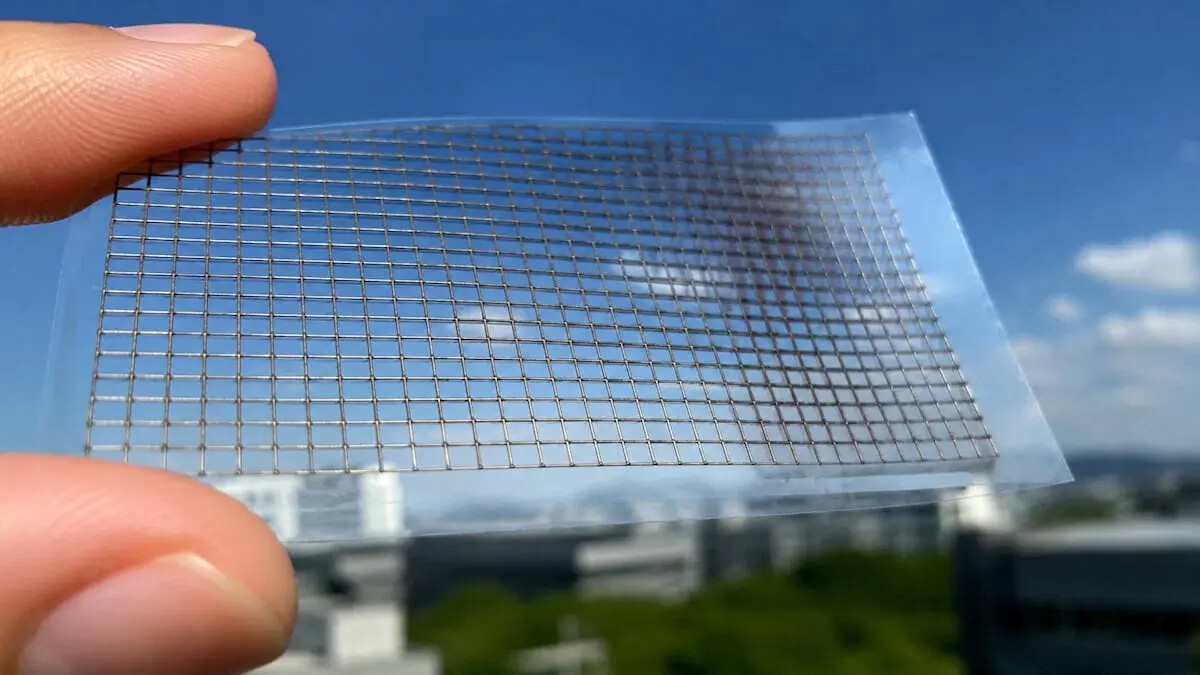

최대 99%의 투명도와 매우 낮은 저항을 가진 금속 메쉬.
발표된 데이터는 상당히 주목할 만합니다. 제작된 전극은 93%에서 99% 사이의 광학 투명도를 달성했으며, 면저항은 1.1에서 4.0 Ω/sq에 불과했습니다. 이 분야를 잘 모르는 분들을 위해 설명하자면, 면저항이 낮을수록 전극의 전도성이 더 좋다는 뜻입니다. 그리고 투명도가 높을수록 시각적인 방해가 적어집니다.
또한 연구팀은 1마이크로미터 미만 두께의 투명 전극으로서는 매우 높은 수치인 10,000 이상의 품질 지수(Figure of Merit)를 기록했다고 밝혔습니다. 이는 해당 소재가 단순히 데모 시연에서 예쁘게 보이기 위해 투명한 것뿐만 아니라, 매우 진지하고 뛰어난 전기적 성능을 갖추고 있음을 의미합니다.
멋진 점은 단순히 전극을 제조하는 데서 그치지 않았다는 사실입니다. 해당 금속 메쉬를 상부 전극으로 사용한 투명 OLED를 실제로 구현해 냈으며, 내부 유기층의 열화 없이 우수한 투명도와 높은 전기 발광 성능을 유지함을 증명했습니다. 기술이 실제 기기에 적용되었을 때도 그 숫자들이 그대로 유지된다는 점이 핵심입니다.
이것이 내일 당장 완벽한 투명 TV가 나온다는 뜻은 아니지만, 거대한 방향을 가리키고 있다.
이러한 발전이 하루아침에 상용 TV로 이어지지는 않으므로 약간의 현실적인 정리가 필요합니다. 하지만 업계가 더 얇고, 유연하며, 일상적인 사물에 통합되거나 아예 투명한 디스플레이를 원한다는 트렌드와는 완벽히 일치합니다.
홍용택 교수는 이 공정을 통해 높은 전도성과 고투명도를 동시에 확보할 수 있을 뿐만 아니라, 유기 기판 위에 직접 미세 패턴을 형성할 수 있다고 설명합니다. 이는 투명 플렉시블 디스플레이나 광전 소자, 나아가 안면 인식과 연동된 패널에 이르기까지 매우 흥미로운 응용의 문을 열어줄 것입니다.
본 연구는 과학 학술지인 Materials Horizons에 게재되었으며, 해당 호의 표지 논문(Outside Front Cover)으로 선정되었습니다. 결코 가벼운 성과가 아님을 보여주는 대목입니다. 저는 이것이 수천 니트의 밝기를 자랑하는 신형 TV처럼 요란하게 주목받지는 못하더라도, 향후 다가올 미래에 궁극적으로 엄청난 중요성을 갖게 될 진보 중 하나라고 생각합니다.
투명 OLED가 가야 할 길은 아직 많이 남아 있지만, 이러한 연구들이 모여 화면이 보이지 않고 유연하며 우리 일상에 훨씬 더 자연스럽게 녹아드는 미래를 한층 더 가깝게 만들어 줍니다.
