애플 140W USB C GaN 어댑터 분해 및 호환성 테스트 23

1
2021-11-04 19:13:47 수정일 : 2021-11-04 19:21:54 221.♡.23.54
프레디.

Teardown of Brand New Apple 140W USB-C GaN Charger - Chargerlab - https://www.chargerlab.com/teardown-of-brand-new-apple-140w-usb-c-gan-charger/

*구글 번역

*원문에 사진과 내용이 많아 일부 생략되었습니다. 전체 내용은 출처 링크를 확인해주세요.


새로운 Apple 140W USB-C GaN 충전기 분해


2021년 10월 19일 Apple 은 특별 행사를 열고 2021년형 MacBook Pro AirPods 3, 2021년형 Macbook Pro를 출시하고 HomePod mini의 새로운 색상도 가져왔습니다.


새로운 MacBook Pro 16형에는 강력한 프로세서 M1 MAX가 탑재되어 있습니다.
최대 140W 고속 충전 을 지원합니다 . 또한 USB PD3.1 프로토콜을 지원하는 세계 최초의 노트북이기도 하므로 최대 140W PD 고속 충전 을 지원할 수 있습니다 .


맞춤형 USB-C to MagSafe 3 케이블도 있습니다. 140W 충전
을 위해서는 이 케이블을 사용해야 합니다 .




이 140W PD 충전기를 제외하고 Apple 은 18W에서 140W 까지 10개의 PD 충전기를 출시했습니다 .

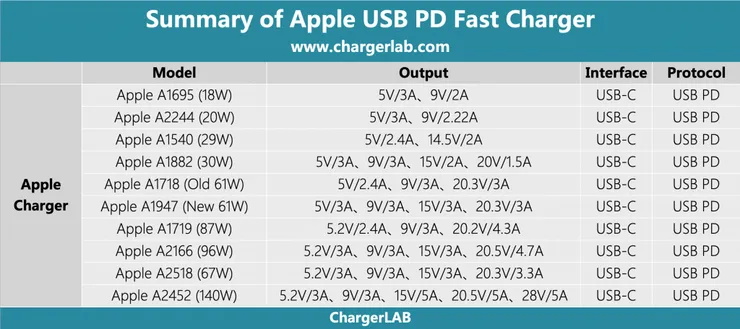

확인할 수 있도록 차트를 만들었습니다.


2021110103542439-1024x456 (2).png



1. Apple 140W GaN 충전기의 외관




첫째, 다른 애플 PD 충전기 들의 심플한 화이트 쉘을 이어가며 광택 있는 표면을 채택하고 모서리를 둥글게 처리했다.

하지만 81W, 87W, 96W와 비교하면 기존의 정사각형에서 직사각형으로 바뀌었다.

여기에서 Apple 로고를 볼 수 있습니다.

모델은 A2452입니다. 제조업체는 Flextronics Power입니다.

100-240V~50/60HZ 2A의 입력과 5V3A, 9V3A, 15V5A, 20.5V5A, 28V5A의 출력을 지원합니다.

그것은 여전히 접을 수있는 핀과 교체 가능한 플러그가 장착되어 있습니다.
사용하려는 플러그를 편리하게 변경할 수 있습니다.

접지선이 장착된 플러그를 교체할 수 있습니다.

USB-C 가 하나만 있습니다.

충전기의 길이는 약 96mm(3.78인치)입니다.

너비는 75mm(2.95인치)입니다.

두께는 28mm(1.1인치)입니다.

그리고 무게는 약 277g(8.01oz)입니다.


2021103010053811-1024x683 (1).jpeg

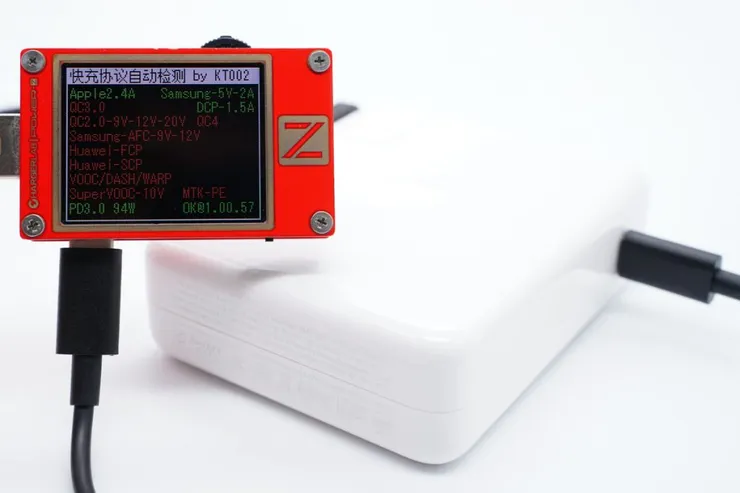

ChargerLAB POWER-Z KT002를 사용하여 프로토콜을 테스트하십시오.
Apple 2.4A, Samsung 5V2A, DCP, PD3.0 프로토콜
을 지원하며 실제로 PD3.1도 지원합니다.


2021103010063884-1024x683 (1).jpeg

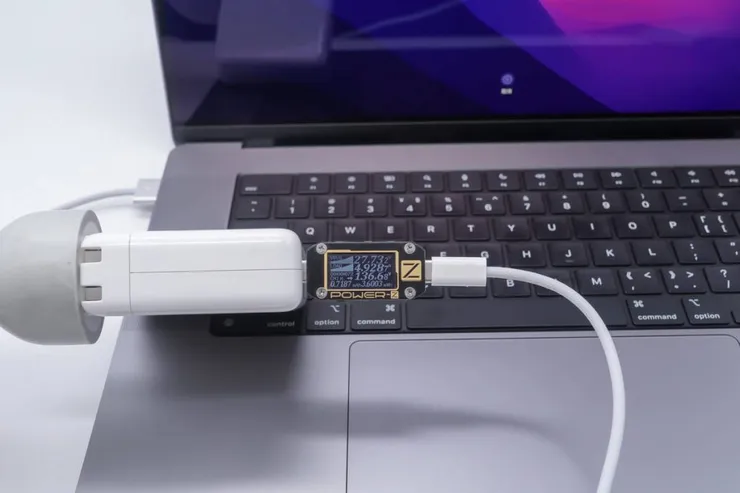

콘센트에 연결하고 ChargerLAB Power-Z KM001C를 사용하여 테스트하면 27.73V 4.92A 136.68W에 도달할 수 있음을 알 수 있습니다.

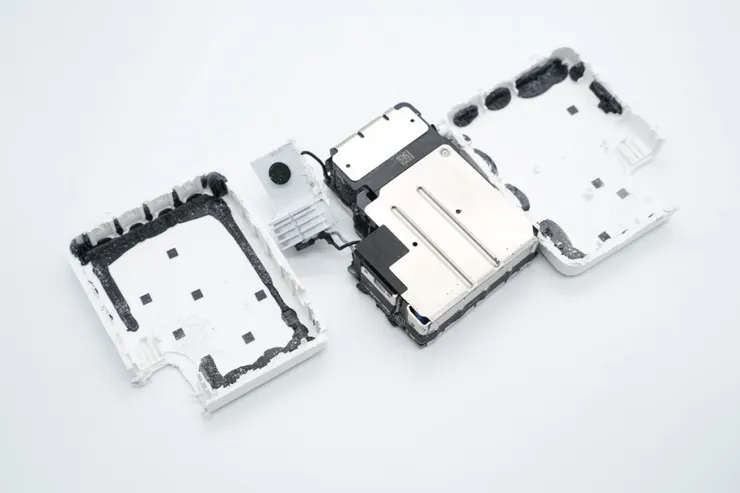

2. Apple 140W GaN 충전기 분해



해당 파트는 영상 외에 사진과 내용이 많아 상세내용은 링크를 확인해주세요.

각 단계별 분해 정보 및 파트 정보가 기재되어있습니다.

*링크 (https://www.chargerlab.com/teardown-of-brand-new-apple-140w-usb-c-gan-charger/)


2021103010064131-1024x683 (1).jpeg




ChargerLAB 요약

USB PD3.1을 지원하는 최초의 충전기로. 이 140W GaN 충전기는 여전히 Apple의 일관된 고품질을 유지합니다. 대부분의 컨트롤러와 MOSFET은 맞춤형 모델이며 ST, Infineon, ON Semiconductor, Toshiba 등과 같은 국제적으로 유명한 제조업체에서 제공합니다.
또한 Apple이 충전기에 GaN 칩을 사용하는 첫 번째 GaNFET가 2개 있습니다. 그리고 필터링을 위한 전해 콘덴서는 일본 Rubycon에서 왔습니다.
지금까지 우리는 그것이 $99에 팔릴 수 있는 이유를 이해할 수 있습니다.
업계 리더인 Apple의 첫 번째 PD3.1 및 GaN 충전기는 점점 더 많은 제조업체가 매우 빠르게 후속 조치를 취할 것임을 의미합니다. 앞으로 더 많은 장치와 충전기가 PD3.1을 지원할 수 있기를 바랍니다.




PD3.1 & 140W | Compatibility Test of Brand New Apple 140W USB-C GaN Power Adapter - Chargerlab - https://www.chargerlab.com/pd3-1-140w-compatibility-test-of-brand-new-apple-140w-usb-c-gan-power-adapter/

*구글 번역

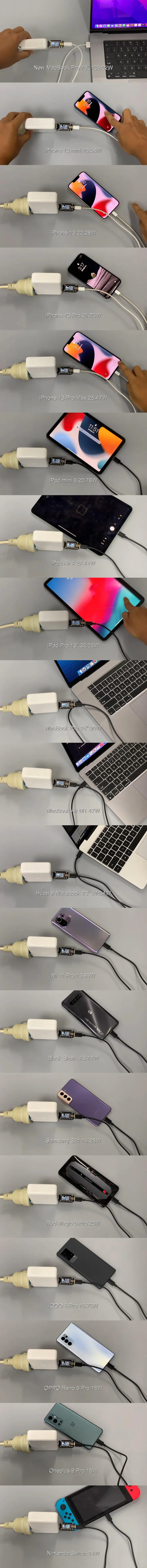

PD3.1 & 140W | Compatibility Test of Brand New Apple 140W USB-C GaN Power Adapter



_1-20 screenshot (1)-vert.jpg


출처 : https://www.chargerlab.com/teardown-of-brand-new-apple-140w-usb-c-gan-charger/
