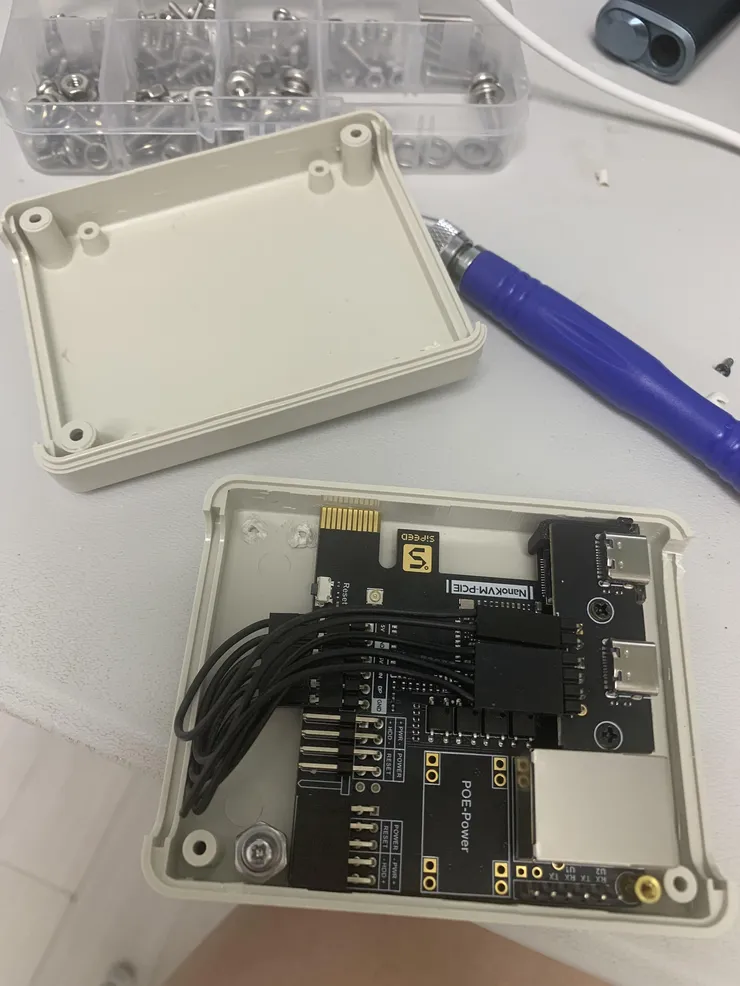

NanoKVM을 편리하게 사용하고 있습니다.

그런데 서버가 두대이다 보니 두대간 스위치를 하려면 케이블을 변경하는게 무척 귀찮습니다.

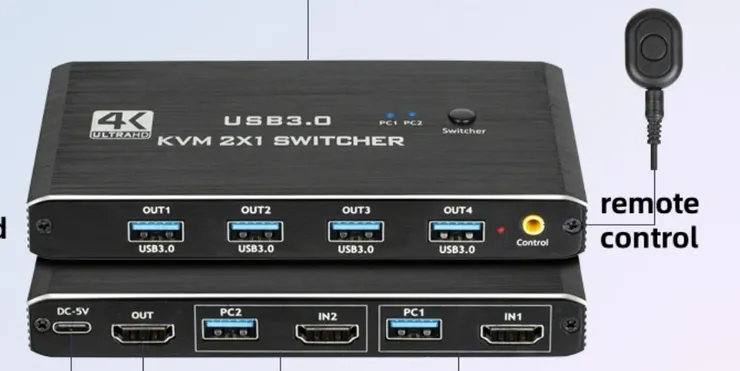

그래서 짜잔~ 2채널짜리 KVM 스위치를 구매해서 달아봤습니다.

짜자안~ 기대대로 KVM 스위치의 전환버튼을 누르면 NanoKVM의 터미널이 스무스하게 전환되는 것을 볼 수가 있습니다.

여기서 만족하면 섭하죠. KVM 스위치 누르러 가는 것도 귀찮아졌습니다.

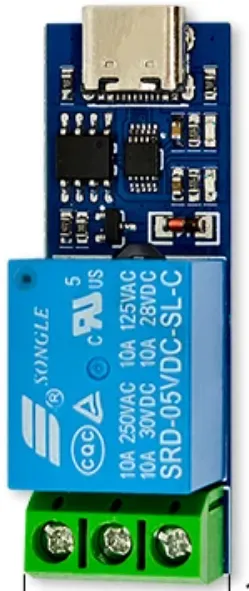

그래서 짜자안~ USB 릴레이 모듈을 구입했습니다. (LCUS_NY_X1_V2)

이 모듈은 엄지크기만한 크기에 USB C와 아웃풋(NO/NI/COM) 단자를 갖고 있고 USB 제어에 따라 온/오프되는 릴레이입니다.

이 모듈을 서버의 USB에 꼿으면 /dev/ttyUSB 란 장치가 자동으로 생기고, 이 장치에 특정값을 넣어주면 릴레이가 동작하는 것을 이용해서 원격 스위치로 사용하기로 했습니다.

모듈을 1번 서버의 USB 포트에 연결, /dev/ttyUSB 생성 확인
터미널에서 명령줄로 동작 확인
echo -ne '\xA0\x01\x01\xA2' > /dev/ttyUSB0 # ON
echo -ne '\xA0\x01\x00\xA1' > /dev/ttyUSB0 # OFF
KVM 스위치의 전환 스위치는 딸깍 누르면 1 <--> 2 전환하는 방식이므로 이런 동작하도록 스크립트 작성
echo -ne '\xA0\x01\x01\xA2' > /dev/ttyUSB0
sleep 0.5
echo -ne '\xA0\x01\x00\xA1' > /dev/ttyUSB0
위 스크립트를 kvm-switch.sh로 만들어서 실행하면 0.5초가 ON 되었다 다시 OFF 되는 것 확인!

제가 갖고 있는 KVM 스위치에는 3.5 AUX 단자로 외부 전환스위치를 달 수 있는데 버튼 하나로 선택 장치를 토글합니다.

이 스위치선을 릴레이 모듈의 COM/NO 단자에 끼우고 1번 서버에서 스크립트를 실행하니 정상적으로 스위치 역할을 합니다.!!!

여기까지는 원격에서 스크립트 실행만으로 NanoKVM이 두개의 서버에 번갈아 가면서 붙을 수 있는 환경이 되었습니다.

근데 스위치 작동을 위해 1번 서버의 ssh를 열어서 스크립트 실행하는것도 귀찮더군요.

그래서 짜잔~ NanoKVM의 스크립트 기능을 활용하기로 했습니다.

NanoKVM ssh가 1번 서버에 암호없이 로그인할 수 있게 함 (NanoKVM 터미널에서 작성)
mkdir -p /root/.ssh
ssh-keygen -t ed25519 -f /root/.ssh/id_ed25519 -N ""
cat /root/.ssh/id_ed25519.pub ==> 여기서 나오는 암호키 복사
1번 서버 터미널에서 nano /root/.ssh/authorized_keys 에 나오는 마지막줄에 위에서 복사한 키 입력
NanoKVM 메뉴의 Script 기능의 위치는 /etc/kvm/scripts이며 여기에 kvm-toggle.sh 스크립트 작성

#!/bin/sh

PVE_MAIN_IP="192.168.0.xxx" # USB 모듈이 있는 서버 IP
SSH_KEY="/root/.ssh/id_ed25519"
REMOTE_SCRIPT="/root/kvm-switch.sh"

ssh -i "$SSH_KEY" \
-o StrictHostKeyChecking=no \
-o UserKnownHostsFile=/dev/null \
-o LogLevel=ERROR \
root@"$PVE_MAIN_IP" "$REMOTE_SCRIPT" 2>/dev/null
이렇게 하면 NanoKVM의 스크립트 메뉴에 kvm-toggle.sh가 보이고 이걸 실행하면 연결된 서버가 전환됨!!!
