원래 팁게에 글을 막 이렇게 자주 올리지는 않지만, 내친김에 완성한 결과물이 있어서 간단하게 올려봅니다.

앞서 화장실 변기에 앉으면 응원 메시지(?)가 나오는 자동화를 소개 드렸습니다만,

이번에는 변기에서 일어나고 잠시 기다리면 칙, 하고 똥냄새를 지워주는 청결 IoT 솔루션입니다.

재료는..

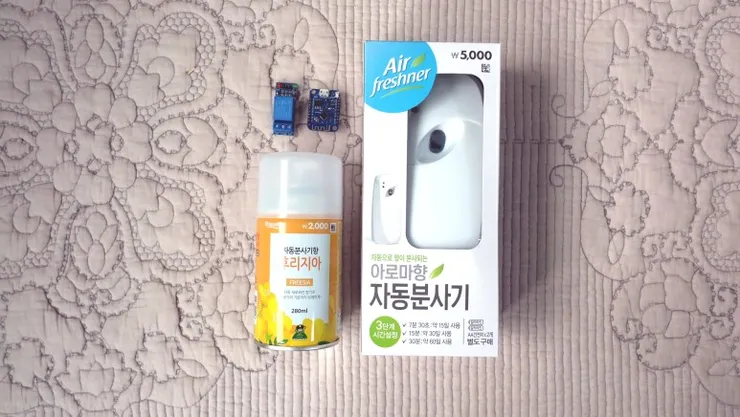

다이소에서 구입할 수 있는 향기 분사기와 캔, 그리고 책상 속에 굴러다니는 Wemos D1 과 릴레이 모듈입니다.

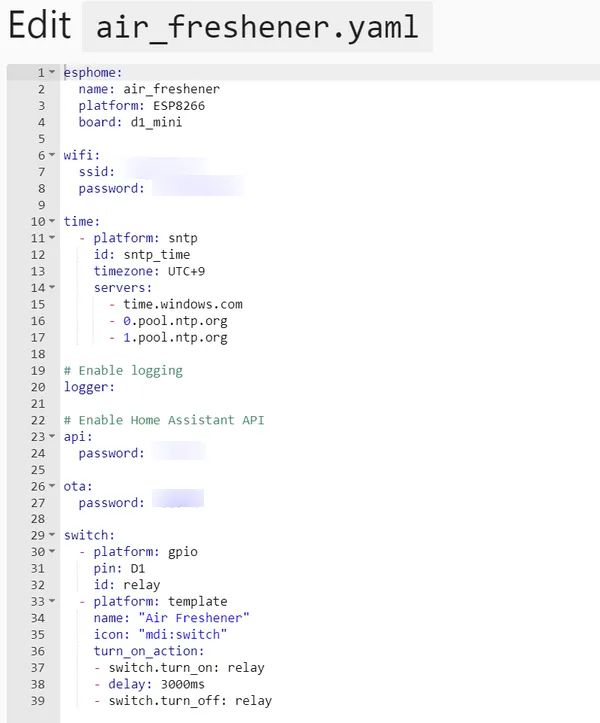

일단 ESP home에 wemos D1을 릴레이 작동 장치로 올려주고 (ESP Home은 쉽지만 공부 약간 해야 합니다..)

단순한 구조를 가진 장치이므로, 스위치를 드라이 컨택 해주면 해결될 줄 알고 달려들었다가 결국 전문가의 조언을 구했습니다.

요는 릴레이는 5V 전원을, 분사기에는 3.3V를 각각 넣어주고 접점 제어시 전원을 흘려서 작동하는 방식입니다.

물론 TVOC센서와 연동해서 냄새에 따라 작동하게 할 수도 있습니다만, 그건 너무 인간의 존엄성을 훼손하는 것 같아 적용하지 않습니다.

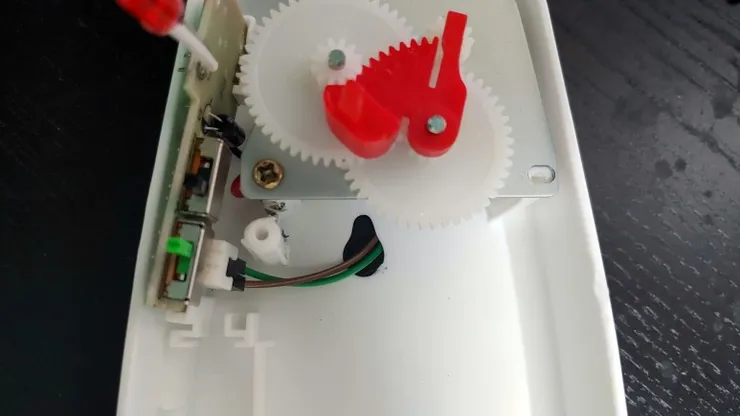

모듈을 안에 넣기 빡세서 이렇게 전원 공급부에 전선을 결선해서 빼주었고, 장치 내부의 전원은 On 상태로 둡니다.

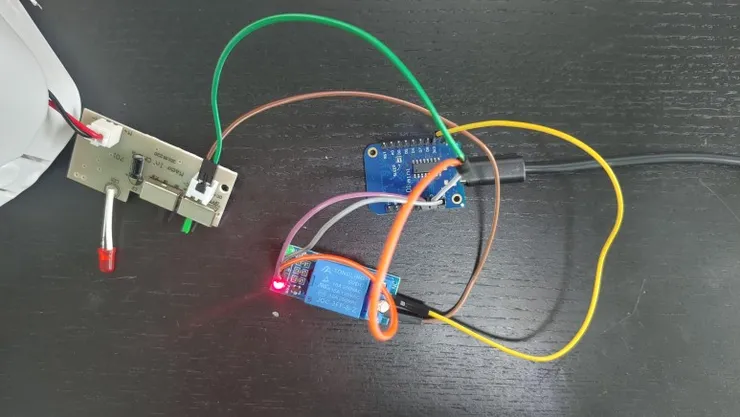

밖으로 나온 선은 결선대로 만든 모듈을 나름 소형화해서 연결해 주었습니다.

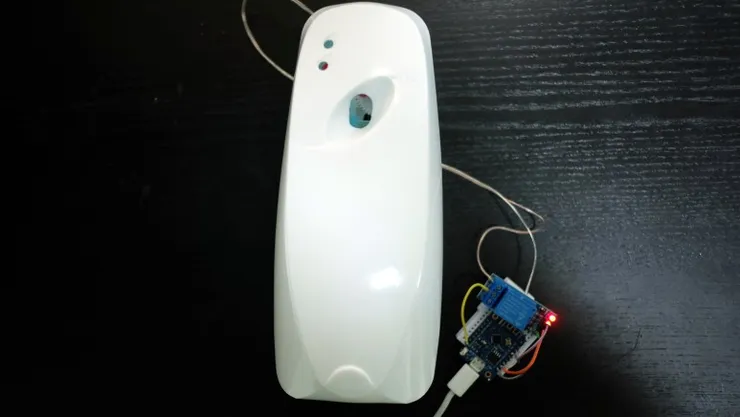

선을 잘 매립해서, 겉으로 보기엔 일반 향기 분사기지만..

이렇게 자동화를 입히면, 기존의 스마트 변기와 연동이 됩니다.

현재는 일을 다 보고 일어나면 분사기를 작동시키도록 했는데, 영상은 앉으면 음악이 나오고 방향제가 발사하는 자동화 장면입니다.

참 쉽죠?
