저렴하고 기능뛰어난 IoT 조명 스위치.

IoT기기에 관심이 있으시다면 많이들 아실겁니다.

가격도 저렴하고 통신사 IoT처럼 월정액을 내지도 않고..

하지만 막상 사보고 조명 스위치를 뜯어보면 중선선이 없음에 많이들 좌절하셨더군요.

네 저도 그렇습니다.... ㅠㅜ

이에 간단하게 중선선 없이 외부 전원으로 설치하는법을 소개하고자 합니다.

다만 220V상전원과 솔더링(납땜)등이 필요함으로 필히

기본적인 전기 지식과 DIY가 어느정도 숙련되신분이 참고하셨으면 합니다.

잘못하면 죽어요..... 리얼..

일단 뜯습니다. 나사식이 아니라 걸쇠식이라 일자 드라이버로 요리조리 하면 열립니다.

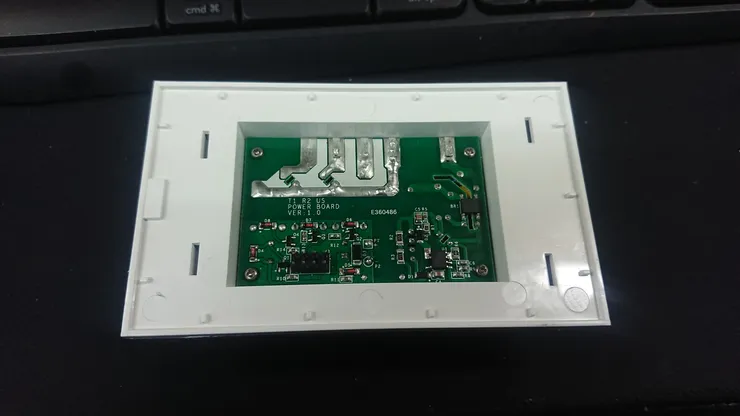

터치패널을 적출한 모습입니다. 위 기판의 가장자리의 나사도 풀어 분리합니다.

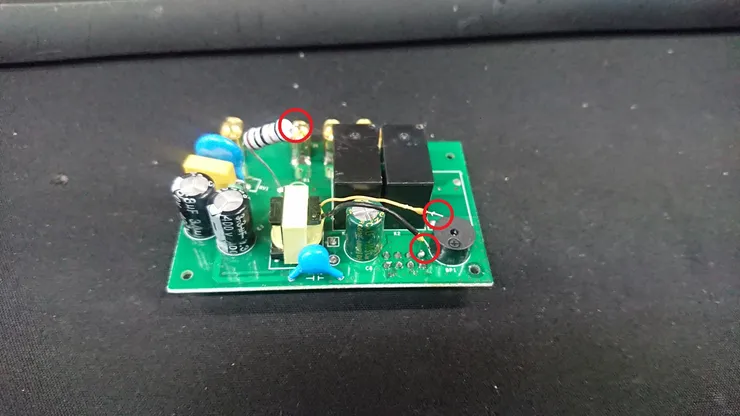

기판을 풀고 뒤집으면 위와 같은 모습이 됩니다. 중선선과 내부 220V -> 5V 전원장치는 사용하지 않을것이기에 위 파츠를 분리합니다.

터치패널쪽 입니다.

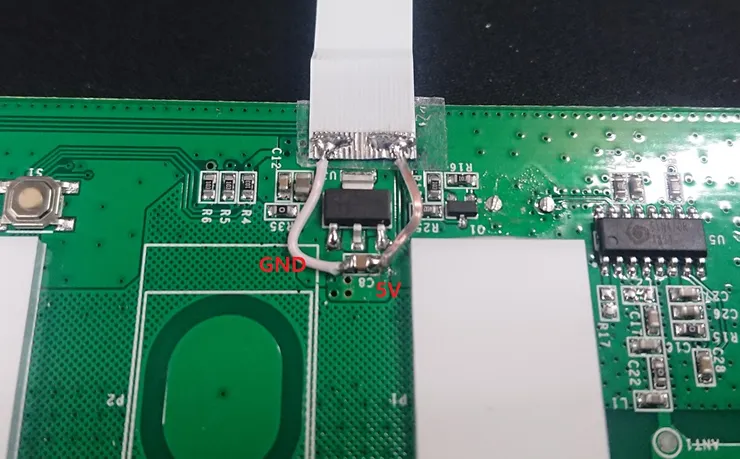

C8 캐패시터의 양단에 전원이 들어갑니다.

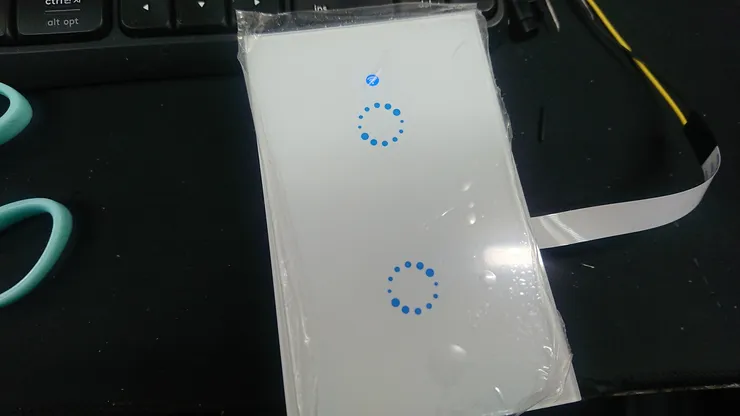

케이블을 본체 밖으로 꺼내야하기에 적절한 케이블을 연결합니다.

저는 FPC케이블이 있어서 얇기도 하고 해서 사용하였습니다.

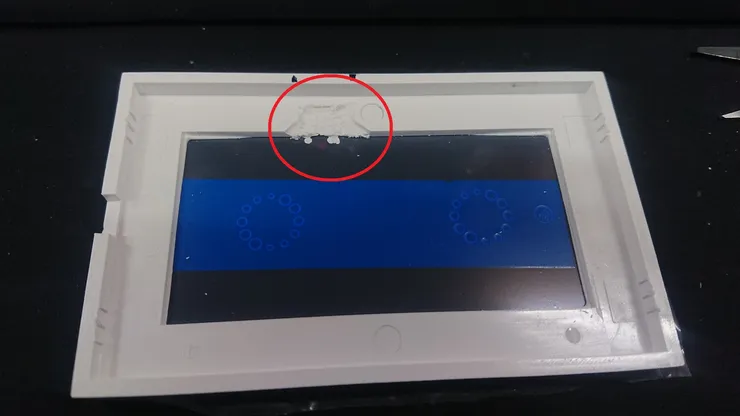

뚜껑의 간섭되는 부분은 알아서 잘 갈아줍니다. 원통형 케이블을 쓰시면 옆구리에 드릴이 편하겠죠?

저는 조명 스위치 옆에 보일러 조절기에서 전원을 뽑아왔습니다.

12V를 사용하는 보일러 조절기입니다.

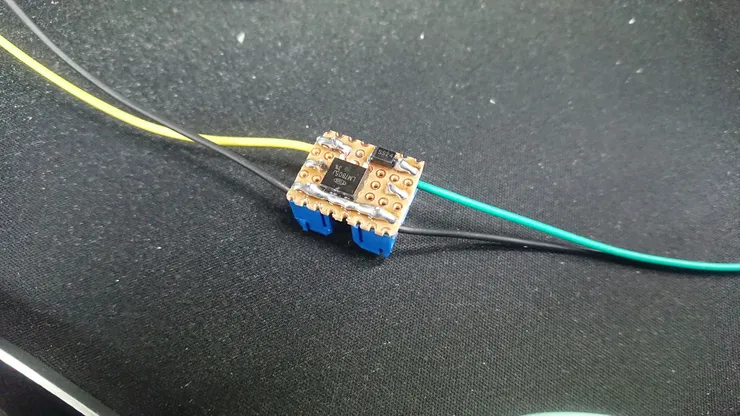

따라서 12V를 5V로 감압하기 위한 회로를 추가했습니다. (7805 사용)

다만 보일러의 전원이 네트워크의 PoE처럼 전원과 신호를 같이 전송하는방식이라 불안하긴 합니다.

PoE와는 다른점은 직류에다가 신호를 얹는 방식인듯 합니다.

그렇기에 신호에 필터적 영향을 줄 수 있는 캐패시터류는 제외하였습니다.

당연히 충분히 안정적이진 못하지만 보일러 신호에 손실은 주기 싫었습니다.

사용하는 보일러 조절기의 제원에서도 어떤 방식의 신호를 사용하는지는 나와있지 않아 그냥 실험적인 경우입니다.

그냥 핸드폰 충전기의 5V를 사용하시는것을 추천합니다.

먼저 12V 어댑터를 연결하여 작동테스트를 합니다.

문제없이 12시간 이상 잘 동작하였습니다.

워낙에 저전력 제품이라 전압 감압 회로에서도 큰 열은 없습니다.

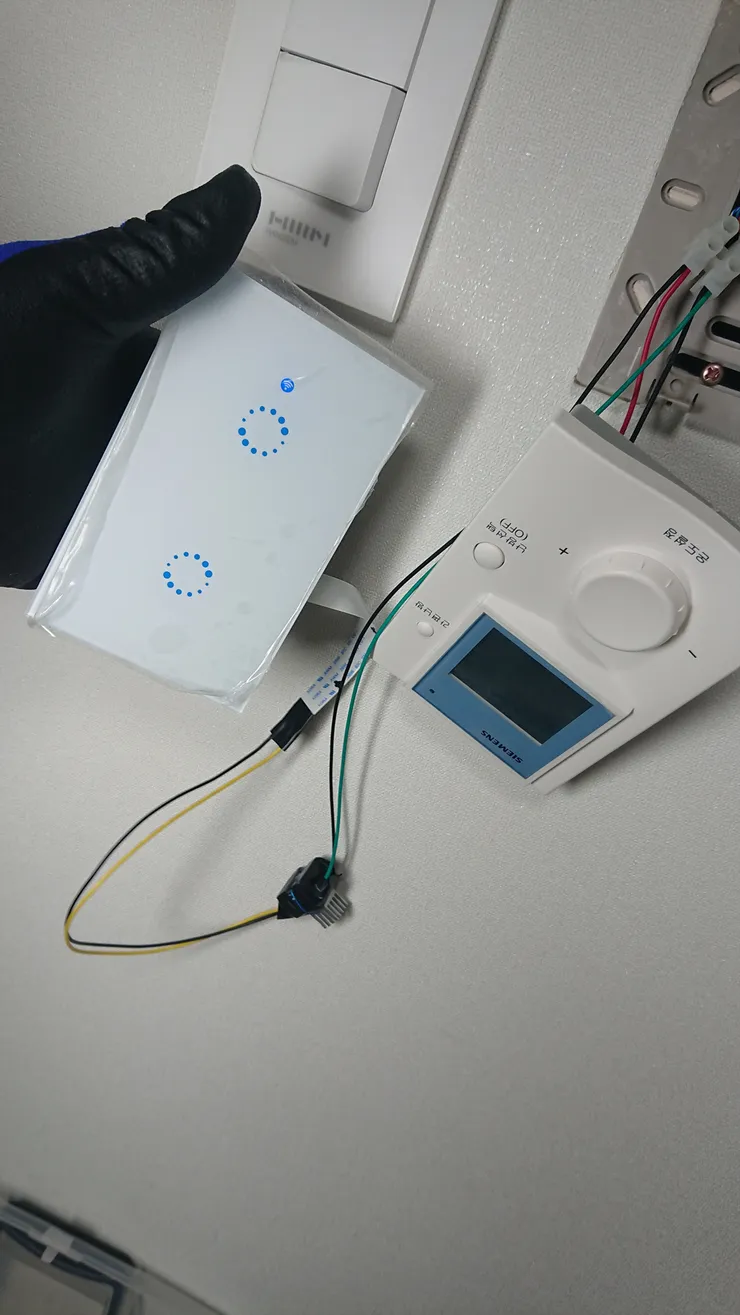

 이제 보일러 전원선에 연결합니다.

조명 스위치는 정상적으로 잘 동작합니다.

이제 기존 조명 스위치를 떼고 IoT스위치를 설치합니다.

이때 220V를 취급하게 되니 필히 차단기를 내리고 작업하세요.

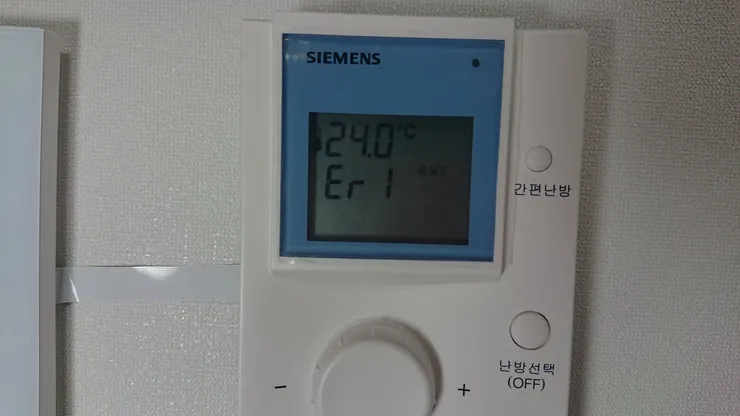

하지만 시간이 지나면 보일러 조절기가 먹통이 됩니다. ㅎ

스위치가 켜질때만 에러가 나는것을 보면 전력이 모자란듯 합니다.

따라서, 보일러 조절기의 전원 말고 일반적인 5V어댑터나 핸드폰 충전기를 사용하시면 외부적으로 케이블이 추가되어

보기에 안좋겠지만, 상관없으시면 위처럼 적용이 가능합니다.

긴 글 읽어주셔서 감사합니다.

원상복귀 하러 갑니다. ㅜㅜㅠ
