며칠전에 자다가 새벽에 이산화탄소 센서에서 경고가 울리는거예요.

보니까 세상에 이산화탄소 농도가 5,000ppm 을 넘었더라구요.



미세먼지는 공기청정기로 잘 억제하고 있는데 이산화탄소가 복병이구나 싶어서

정화식물이라고 고무나무도 몇 개 들이고 했었는데 아무짝에도 쓸모 없었습니다.

저희집이 네 식구 가족인데, 애들이랑 한 방에서 문 꼭 닫고 자니까 식물 몇 그루 있어봤자 티도 안남...



아무튼 신경써서 환기를 좀 해봐야겠다 했는데 이게 바쁘다고 잘 안되는겁니다.

낮에는 애들 보느라 정신없고 밤에는 세상 모르게 잔다고 센서 경보 울려도 그냥 잘 정도...



환기 좀 안한다고 티가 나는것도 아니고 센서 경보가 울리면 아차하는 식...



그래서 환기를 자동화할 방법이 없을까 고민해봤는데 돈이 엄청 들더라고요.

타이머와 액츄에이터를 써서 창문을 여는 방식이 있는데 창 하나에 30만원 정도..

혹은 폐쇄형 환풍기를 설치해서 돌리는 방법이 있는데 이것도 돈이 꽤 들고요.



돈 때문에 창문에 손대는 방식은 포기하기로 하고 아파트에 내장돼있는 환기시스템으로 눈을 돌렸습니다.

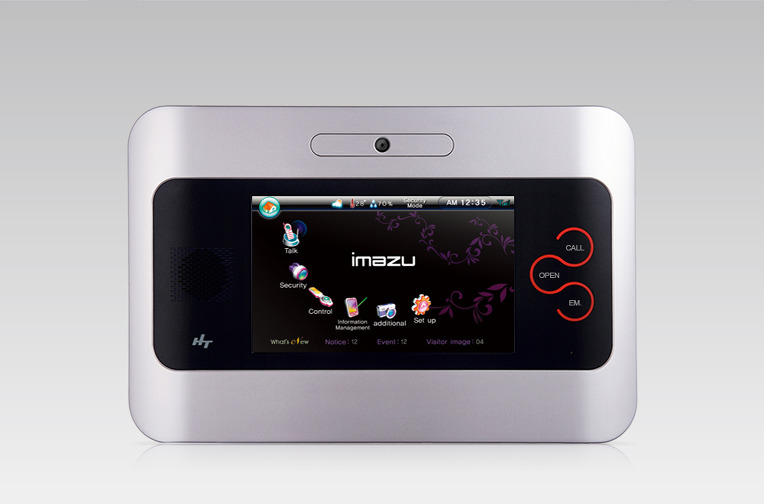

2009년식 LH 아파트인데 아래와 같은 월패드가 벽에 붙어 있고 메뉴중에 "환기" 기능이 있습니다.



잘쓰지 않아서 몰랐는데 열교환 방식이라 많이 추워지지도 않고 내부 공기를 배출하고 바깥 공기를 유입시켜줍니다.





문제는 꼭 이 월패드를 켠 후에 버튼을 눌러서 환기를 해야해서 쓰기가 불편하고 자동화는 꿈도 못꾼다는거죠.

요즘 짓는 아파트는 폰에서도 기능들을 사용할 수 있게 앱을 배포하는 모양인데 저희집은 안되더군요 ㅠㅠ



처음에는 Microbot Push 라는 IoT 제품을 사서 월패드 버튼을 눌러볼까 했는데(https://prota.info/ )

제품만 6만원에 자동화 하려면 10만원짜리 허브를 별도로 사야해서 포기했습니다.



구글링을 해보니 이런 기기들은 RS-485 라고 해서 시리얼통신을 하고 통신하는 프로토콜도

한국정보통신기술협회 표준으로 정해져있어서 어찌어찌하면 제가 조작을 할 수 있을것 같았습니다.



일단 월패드에서 각 기기들로 나가는 배선을 찾아봤는데 의외로 쉽게 발견한 것이..

집에 있는 공유기 단자함을 여니까 떡하니 적혀있더라구요. RS-485....



사진에도 보이지만 생긴 것만 랜포트 형태(RJ-45 타입)이고 실제로는 RS-485 방식으로 시리얼 통신을 하고 있습니다.

랜선은 8가닥인데 RS-485는 선을 2개, 4개 사용하는 방식이 있고 Baud rate 등이 어느것인지 몰라서 시간이 좀 걸렸는데,

결과적으로는 4번 파랑과 5번 파/흰 두 가닥을 연결하니 9600 BPS의 데이터를 읽어낼 수 있었습니다.



저는 사진에 나와있는 "USB 2.0 to RS485 컨버터"(FTDI 칩셋)라는 강원전자 부품을 사용했는데

PC에 연결할 경우 USB Serial Port 로 인식이 되며 COM3 혹은 COM4 주소로 데이터를 읽을 수 있습니다.

가격은 1만원 초반대였는데 꼭 저 제품일 필요는 없고 2개 전선을 연결할 수 있으면 어디 제품이어도 상관없을 것 같습니다.

(제품링크: https://www.kwshop.co.kr/detail_view2.html?Cat=8&cate=211&stockno=16923 )



시리얼 통신을 제어할 수 있는 소프트웨어는 마땅한 것이 없어서 Node.js에 Serialport 라는 패키지를 써서 코딩을 좀 했습니다.

우선은 월패드를 켜놓고 환기 버튼을 눌러서 어떤 패킷이 발송되는지를 캡쳐했는데 특별한 조작이 없어도

꾸준히 10 바이트 정도의 패킷이 계속 발송되는 식이었습니다. 환기 버튼을 누르는 순간 패킷이 바뀌기 때문에 쉽게 캡쳐 가능!

말은 복잡한데 Node.js로 짠 코드가 워낙 간단해서 패킷 캡쳐나 불을 켜고 끄고 정도는 10줄 정도면 할 수 있었습니다.

(사용한 패키지: https://www.npmjs.com/package/serialport )



여기까지 진행하고 나니까 월패드에 있는 대부분의 기능은 PC에서 제어할 수 있게 되었습니다.

환기, 조명, 난방 제어, 문열기, 엘리베이터 호출 등의 작업을 할 수 있는 것 같은데 일단 조명과 환기 정도만 사용해봤네요.



일단 Node.js를 사용해서 각 기능을 배치파일로 만들어 놓고 윈도우 Task Scheduler를 이용해서 환기 자동화를 하였습니다.

X시간마다 Y분씩 자동으로 환기가 켜졌다가 꺼지는 식으로 작동하도록.. 이산화탄소 내려가는것 보니까 속이 다 시원!



내친김에 EventGhost 라는 프로그램을 사용해서 웹에서도 제어할 수 있도록 했는데

한번 웹으로 연동해놓고 나니까 아마존 에코로 제어하는 것도 쉽게 가능하더라구요.

(관련스킬: http://www.eventghost.org/forum/viewtopic.php?f=2&t=7429 )



환기/조명을 음성 제어까지 다 해놓고 나니까 조명쪽에서도 의외로 쓸만한 게 있었는데요,

조명을 하나하나 켜고 끄는 게 아니라 어떤 조명을 켜고 어떤 조명은 끌지 미리 프리셋으로 만들어놓고

음성으로 "조명 1단계 켜", "손님왔을때 조명 켜" 이런식으로 명령을 내리면 제 맘에 드는 전등만 켜져서 아주 요긴합니다.

프리셋의 갯수가 사실상 무한대로 가능하니까 단계별로 점점 밝아지는 식으로 조합해두거나,

취침 모드를 만들어두는 식으로 쓸 수 있고 애들도 쉽게 말로 불켜고 끄고 할 수 있어서 참 좋아요.



돈이 많이 들어가는 것 같아서 필립스 Hue라던가 스마트 조명 같은걸 설치하지 않았었는데

많아봤자 2만원 들여서 기능이 훨씬 더 강력하고 본격적인 스마트 조명을 갖게 된 셈이라 기분이 좋네요 ㅎㅎ



-



세줄요약:

1. 아파트에 설치된 조명 및 환기시스템을 PC로 제어할 수 있었다

2. 대략 2만원의 비용으로 USB-RS485 컨버터를 구입했으며 Node.js를 사용해서 PC에서 통신

3. 1시간마다 15분 환기하는 식으로 완전자동화를 할 수 있고 조명을 입맛에 맞게 음성 조작할 수 있어서 좋았다
