안녕하세요

약 2주 전에 나스 구매 관련 문의 글을 올린 뒤 많은 분들의 도움을 받아서 시놀로지 나스 구입을 마음먹었고

사전에 연습삼아 놀고있던 구형 넷북으로 헤놀을 돌려보려고 하는데

설치 후 외부 접속 세팅을 하려고 하니 집에 전혀 홈네트워크 구성이 되어있지 않다는 것을 깨달았습니다.

클리앙 내 검색 및 구글링을 통해서 우선 공부를 해보니

기본적으로 홈네트워크는 집 내부의 단자함에서 통신사모뎀 - 공유기 - 각 방 유선포트 로 구성하면 된다고 보았는데

20년 된 구축 아파트인 저희 집은 단자함이 랜 포트가 아닌 110으로 구성되어 있고 내부에 전원콘센트가 없어 공유기 연결이 어렵습니다.

이 상황에서 전원을 POE로 공급하는 방법도 찾아냈으나 단자함이 작아 공유기를 넣을 공간이 부족하고,

그 때문인지 통신사 모뎀이 거실에 있는 상황인데다가 (아래 현재 이미지 참고)

단자함에 마킹도 되어있지 않아 설사 공유기를 넣는다 해도 어느 선을 빼서 공유기에 어떻게 꽂아야 되는지 저로써는 확인이 어렵습니다.

현재 네트워크 구성 또한 초보자인 제가 보기에 어렵게 구성된 것이

거실 TV쪽 벽에 가운데 사진과 같이 랜 포트에서 선이 나오고 포트 옆면으로 선이 하나가 더 나오고 있습니다.

게다가 랜 포트에서 나온 선은 쌍두사(?)로 KT UTP모뎀에 각각 WAN, LAN에 하나씩 연결되어 있네요.

검색으로 습득한 정보로는 단자에서 나올 수 있는 인터넷 선이 하나뿐이라 거실을 통해 모뎀의 WAN으로 나갔다가

다시 모뎀의 LAN을 통해 단자함으로 들어가서 추가로 다른 방에서도 유선 인터넷을 쓰게 할 수 있다 는 내용이 있긴한데

지금 저희 집의 구성이 그 내용에 해당하는 건지도 확인이 어렵고,

랜 포트의 쌍두사 선 중 LAN으로 연결된 선과 포트 옆으로 빠진 선 중 어느 것이 그 역할을 하는 것이며,

만약 하나가 그 역할을 한다면 나머지 하나는 또 왜 굳이 존재하는지도 모르겠습니다.

그리고 그렇게 단자함으로 다시 나간 선이 단자함 내에서 어떤 선인지도요..

그나마 기존에 작은방 중 방2에만 유선인터넷이 들어오던 것을 방1로 옮기려고 했을 때

출장나오신 KT 기사님께서 100MB 환경이니 가능한 것이라고 하시며

제가 예비용으로 보관중이던 IPTIME H505 스위치로 방1,2에 모두 유선 연결을 해주시면서

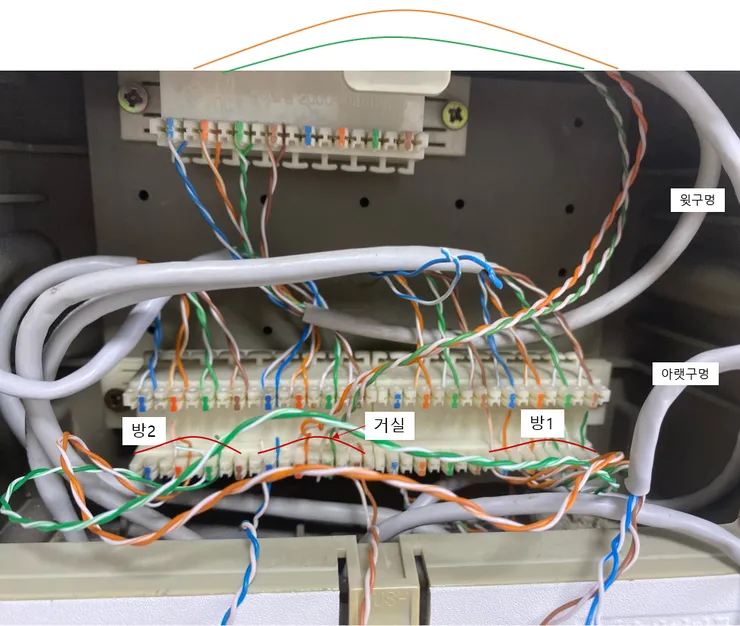

간단히 설명을 해주신 덕분에 단자함 구성을 아래 사진과 같이 대략적으로나마 이해할 수 있게 되었습니다.

단자함 내부에 위로 구멍이 한개, 아래로 구멍이 네개가 뚫려있었고 각 구멍으로 회색 랜선들이 나오고 있었습니다.

윗쪽의 한개 구멍에서 나온 랜선(윗구멍)이 윗쪽 110의 아랫단에 물렸고 그 윗단에서 녹색, 주황색 선이 3,4,5,6번으로 나와

아랫쪽 110의 아랫단에 3,4,5,6번으로 들어갔는데 이 3,4,5,6선을 제거해보니 거실 포트에 연결된 기기들이 오프라인되어

이 부분이 거실임을 확인했습니다. (거실의 1,2,7,8은 파란색, 갈색 선은 각각 물려있으나 그 끝에 연결된 것이 없음)

아래쪽의 네개 구멍에서 나온 랜선들은 각각 아랫쪽 110의 윗단에 빼곡히 물려있고, (이 선들은 무엇인지 모르겠습니다.)

네개 구멍 중 한개 구멍에서 추가로 랜선이 하나 나와서 (아랫구멍) 그 선이 방1에 3,4,5,6번으로 들어갔고

추가로 방1의 1,2,7,8에서 방2의 3,4,5,6으로 연결되며 방1,2 모두 유선접속이 가능하게 되었습니다.

(방1에서 H505 쌍두사 연결)

이렇게 보니 단자함의 윗구멍 선이 거실포트에 연결되어 KT 모뎀의 WAN,LAN으로 나눠진거고,

KT모뎀 LAN을 통해 들어온 인터넷이 윗단 110에서 아랫단 110의 거실로 다시 들어간게 아닌가 싶기도 합니다.

그럼 KT모뎀 LAN에 붙은 거실포트 옆면의 선이 아랫구멍에서 나온 선이고 그 선을 통해 방1로 유선연결이 되었고,

그걸 또 나눠서 방2로 연결한 것이 되겠지요..?

(이렇게 적어놓고 보니 이게 가능한가 싶어서 아닌 것 같기도 하네요... 하나의 인터넷선으로 세곳에 연결이라니;)

짧은 시간에 많은 정보를 얻고 주입하려다보니 머릿속에서 내용이 뒤죽박죽이라 적어놓은 글도 난리네요..

제가 궁극적으로 하고자 하는 것은 단자함에 공유기를 넣듯이 집 전체를 하나의 네트워크로 묶는 것인데

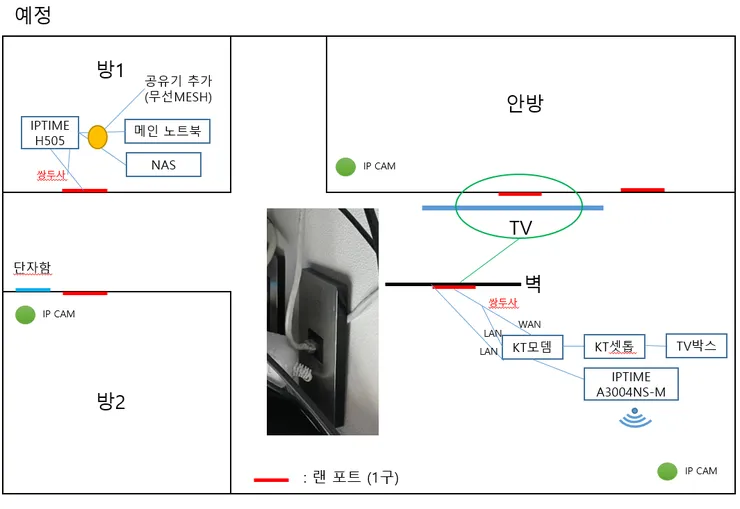

지금 상태로는 그게 힘들지 않을까 싶어 공유기만 하나 추가하여 아래와 같이 구성해도 될까 싶습니다.

거실 공유기는 유선 연결된 기기가 없이 와이파이머신으로만 사용하고 있어서 거실과 방을 하나의 유선 네트워크로 묶는 것은 포기하지만,

IP CAM을 거실과 안방, 방2에서 무선으로 사용하려고 하기 때문에

하나의 무선네트워크로 묶기 위해 방1에 공유기를 추가하고 이 공유기를 거실 공유기와 MESH로 묶으려 합니다.

(문과생의 어이없는 이게 왜 안돼? 가 아니길 빌며..)

이렇게되면 홈네트워크는 방1에만 작게 구축되는거겠죠.

사실상 NAS는 지금 당장은 무선으로 연결된 IP CAM의 영상을 받고,

각종 자료를 메인 노트북과 저/와이프의 스마트폰에 연결하고자 하는 용도라

그렇게 되면 유선연결은 노트북만 필요하니 노트북과 나스만 유선 네트워크로 연결을 하고

스마트폰과 IP CAM은 방과 거실의 공유기에 하나의 무선네트워크로 연결을 하면 되지 않을까 싶습니다. (속도는 감수해야겠죠.)

방에 MESH 필요하지 않다고 하실 수도 있겠지만 메인노트북이 있는 방1에서 거실 공유기의 무선연결 감도가 그닥 좋지않아

스마트폰에 와이파이가 잡혔다 풀렸다를 반복하기도 합니다. (안테나도 두칸)

그래서 방2에 연결된 IP CAM도 마찬가지 현상이 있을까하여 방1에서 추가로 무선신호를 뿌려주고자 합니다.

나름 열심히 공부하고 연구해봤지만 제 능력에선 이 방법밖에 없지 않을까 싶은데

공부가 부족하여 이게 가능할지에 대한 확신은 없습니다.

관련하여 지식이나 경험을 가진 분들께서 정보를 조금씩이라도 나눠주시면 큰 도움이 될 것 같아 글을 올리니 조언 부탁 드립니다.

글이 너무 길어 요약 하자면,

1. 사진1번(현재) 에서 사진3번(예정)으로 가고자 하는데 이게 가능한지

2. 지금의 단자함과 네트워크 구조 상에서 하나의 홈네트워크를 구축하는 더 좋은 방법이 있을지

의 두가지에 대해 정보 공유를 부탁 드립니다.
