안녕하세요.
야비대마왕입니다.
고스트 XL GPS 신호간섭 관련해서 연구한 글을 공유드립니다 ㅋ
[두줄요약]
비싼 공업용 구리/알루미늄 테이프 사서
고스트XL 하판(마운트 반대편)에 두껍게 두껍게 발라주면(수신감도가 좋아질때까지)
됩니다ㅋㅋㅋㅋㅋ
지난번 고스트XL 사놓고 개미지옥에 계속 빠지고 있습니다 크흡
https://www.clien.net/service/board/cm_bike/14950014?po=0&sk=id&sv=riloy&groupCd=&pt=0CLIEN
근데 블랙박스 달아놓고 GPS 간섭 겪으시는 분들이 종종 있더라구요.
https://m.blog.naver.com/PostView.nhn?blogId=eu1227&logNo=220767015638&proxyReferer=https:%2F%2Fwww.google.com%2F
https://blog.naver.com/PostView.nhn?blogId=eu1227&logNo=220779488440&from=search&redirect=Log&widgetTypeCall=true&directAccess=false
https://www.clien.net/service/board/cm_bike/14667832CLIEN
[GPS 수신감도 불량]
남일인줄 알았던 저에게도 일어났습니다 흑흑
저도 처음에는 네비가 크게 문제는 없고, GPS 잡는 시간이 좀 오래걸려서 그냥 참고 탔는데요.
아래처럼 가끔?, 점프를 합니다=_=;;
1)전곡항 라이딩
2)정동정서 라이딩
3)스트라바 그래프
GPS가 불안정해지니까 파워랑 속도그래프가 안맞습니다.
초반에는 파워변화랑 속도변화가 비슷하다가
중반 이후로 톱니가 자꾸 보입니다.
특히 마지막 2km은 다운힐 구간이라 브레이크도 거의 안잡았는데 속도가 들쭉날쭉하죠.
그러다가 이게 날이 좋아지니까 증상이 점점 심해져서
GPS를 늦게 잡으니출퇴근 라이딩 로그가 계속 줄어듭니다 ㅠㅜㅠㅜ

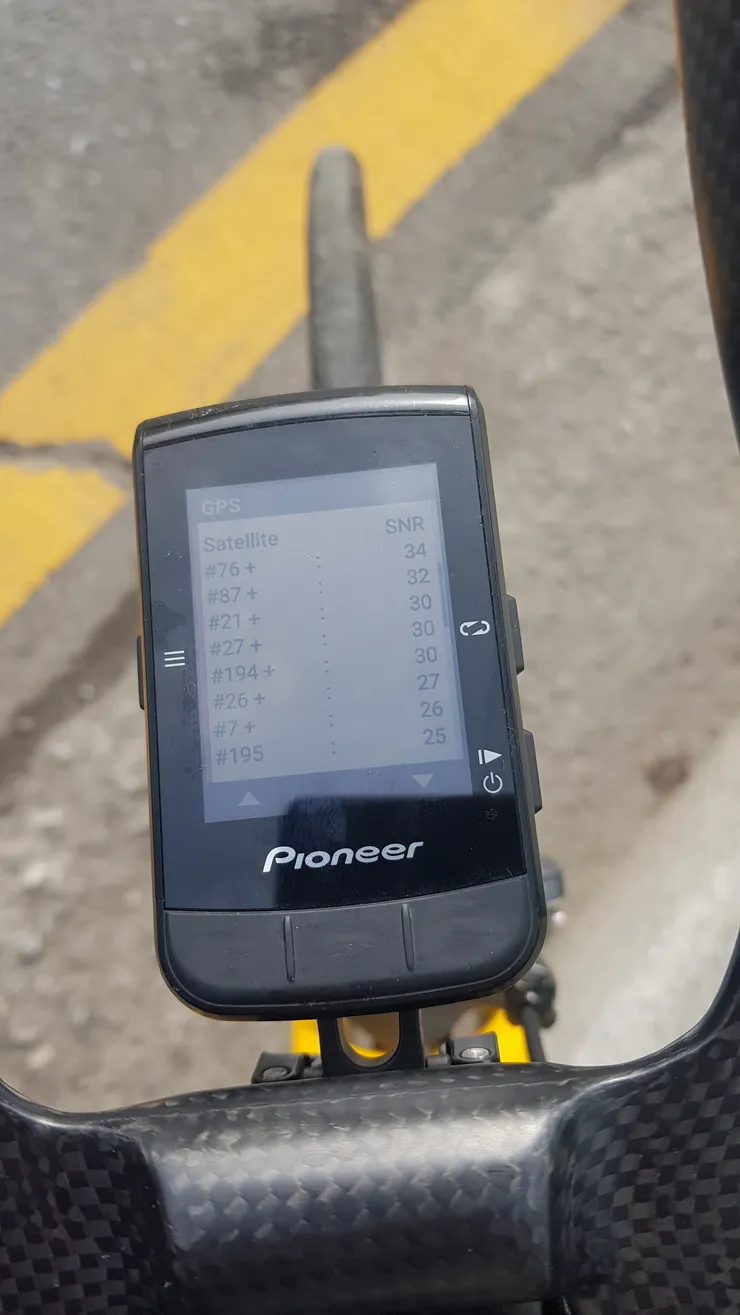

한강 자도에서 속도계에 있는 GPS 신호 데이터를 켜고 블랙박스를 켜봤더니...!
ㅋㅋㅋㅋㅋ 먹통이 되네요.

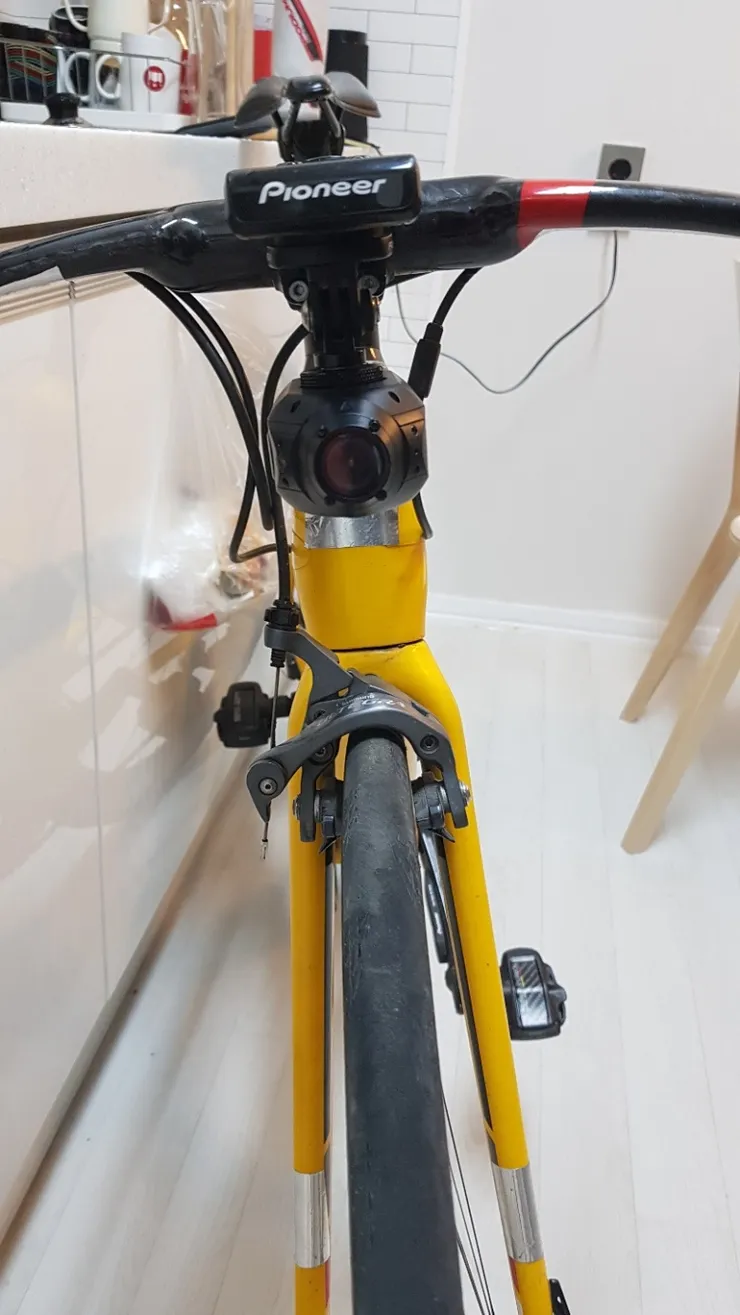

일단 제 속도계-블랙박스는 포리어스 듀얼 마운트를 사용중입니다.
[GPS 수신감도 테스트]
속도계랑 블랙박스랑 위치를 바꿔가면서 실험한 결과는 대충 아래와 같습니다.
1)기계만 켜도 GPS 신호가 안좋아진다
- GPS 신호 20개->10개 언더로 줄어들음

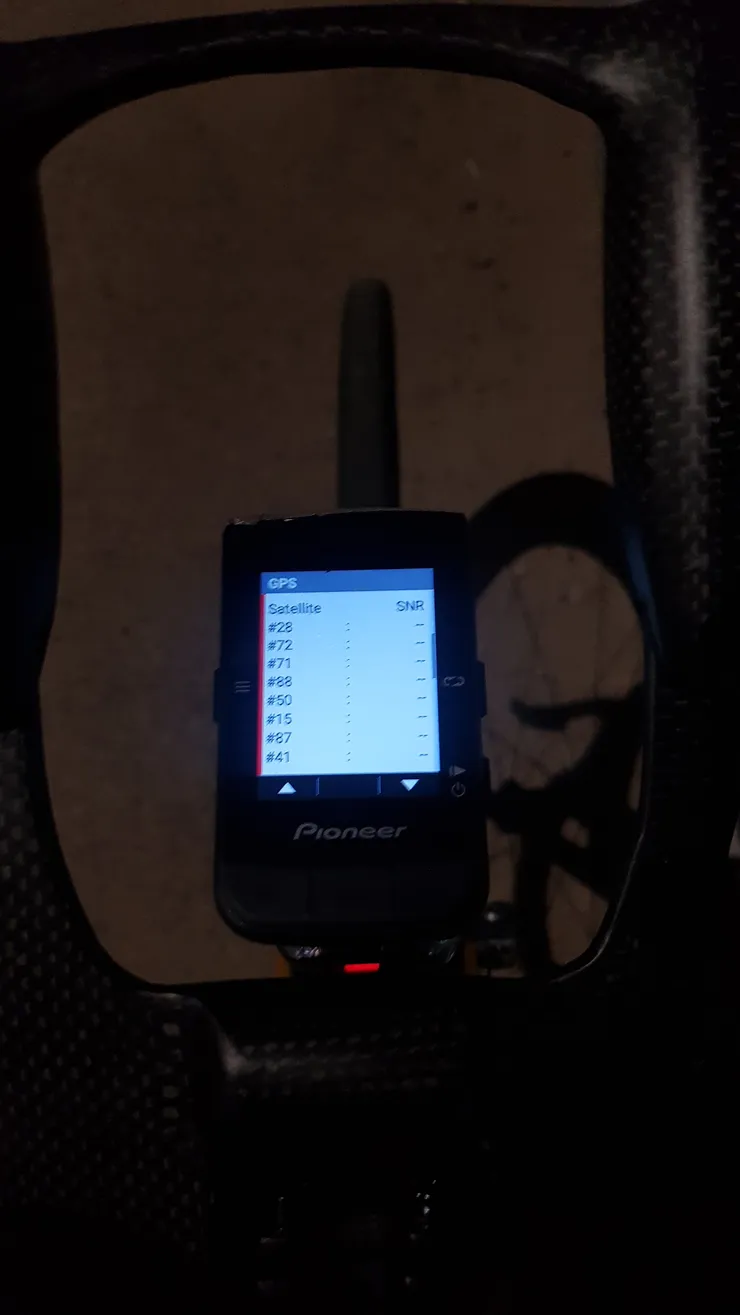

2)녹화를 시작하면 GPS 신호가 더욱 안좋아지고, 수신 복구율?이 떨어진다
- GPS 신호 4개, 끊어지면 다시 못잡음
3)블랙박스 렌즈가 상향/하향에 따라 GPS 신호에 영향을 준다
- 속도계방향으로 하면(상향) GPS를 더욱 잘 방해한다
- 반대로 약간 땅으로 향하게 하면(하향) GPS 간섭이 아주 조금 줄어든다
4)블랙박스를 손으로 감싸도 차폐가 된다
- 블랙박스 윗부분보다 아랫부분을 감싸는게 GPS 신호를 더 잘잡는다
- 렌즈를 막아도 GPS 신호를 잘 잡지만, 그럼 블랙박스 찍는 의미가 없다 ㅋㅋ
[전자파 차폐 실험]
일단 이론적 배경을 간단하게 짚고 갑시다 ㅋㅋㅋ
=>재질은 구리보단 알루미늄이 조금 더 좋다
=>두꺼울수록 좋다
https://m.blog.naver.com/PostView.nhn?blogId=love2u12&logNo=140058685959&proxyReferer=https:%2F%2Fwww.google.com%2F
https://m.blog.naver.com/PostView.nhn?blogId=ysinnet&logNo=220056966613&proxyReferer=https:%2F%2Fwww.google.com%2F
[전자파 차폐 실험]

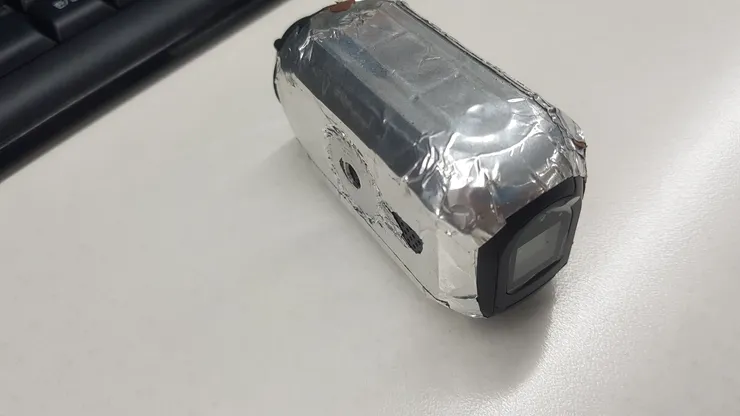

1)다이소 알루미늄 테이프를 꼼꼼하게 감아본다
=>구석구석 발라봤지만 효과는 별로 없음
2)다이소 알루미늄 테이프를, 기기 하단(마운트 반대편)에 두껍게 발라본다
=>5겹 발랐으나 미미함, 소재가 아주 얇은듯

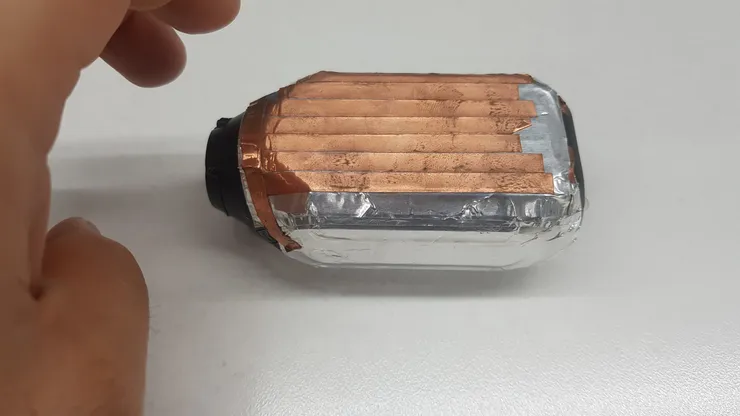

3)집에 있던 구리 테이프를 두겹 발라본다
=>GPS 수신감도가 확 올라갔습니다 두둥

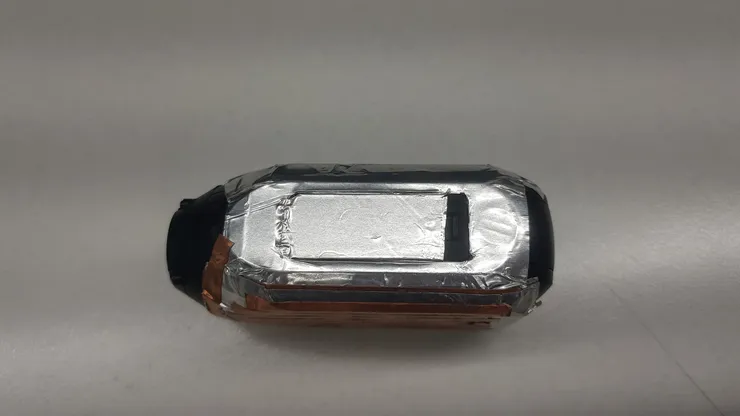

[최종 결과물]
나중에 스피커 부분에 알루미늄 테이프를 떼어냈는데 수신감도는 별 차이 없었습니다
구리 테이프 만세!
[차폐 테이프 정보]
1)구리 테이프 두께 : 40um, total 70um, 6700원
2)알루미늄 테이프(다이소, 가정용) : 쿠킹호일과 비슷, 15um 추정, 1000원
3)공업용 알루미늄 테이프(50~70um), 5000원
동테이프가 비싸니까 알루미늄 호일을 3 겹정도 두르시고 테이프로 고정시키면 될거예용~
전자파 업계 현직자라.. ㅋㅋ
기존에 차폐 테이프 바르신 분들 보니까 꼼꼼하게 바르신 분들은 많아도 두껍게 바르신 분들이 적더라구요.
두꺼운게 꼼꼼한 것보다 훨씬 효과가 좋은거같아요 ㅋㅋ
3겹의 의미는 두껍게보단 꼼꼼하게...ㅎㅎ
전자파는 알루미늄 호일 1 장으로 잘 포장하면 막아낼수 있습니당?!? ㅎㅎ
정보 감사합니다!!!
필요한 양이 많지 않을 듯 하니 하나 사서 주변 분들과 나눠써도 되겠는데요^^.
접착제 면은 차폐에 별 도움이 안되니 원 재질이 두꺼운 걸 사시는 게 좋아요
저렇게 되면 로그 없어서 PR도 사라짐요....ㅠㅜㅠㅜ
안그래도 궁금한게 있었는데요 실제 전자제품 제작시 내부 차폐 설계는 얇은 막을 기기 케이스 내면에 골고루 바르도록 되어 있습니다. 그러니까 물이 새지 않도록 바르는 느낌인데요, 제가 실제로 테스트를 했을때는 물을 막는다는 느낌보다는 소리가 안들리게 막는(막을 두껍게) 하는게 효과가 더 좋았는데 이게 무슨 원리일까용 ㅠ
두번째로 전기가 통해야 한다고 하셨는데
두겹 세겹 발랐을때 알루미늄 테이프가 효과가 없었던 건 재질 두께보다는 접착면에 도전체가 안들어있어서 그럴 확률이 높은 건지 궁금합니당 ㅠㅜ
1. 업계종사자가 아니라 그냥 비슷한.뻘짓을 많이 했습니다.
2. GPS 주파수 대역은 1.2G 와 1.5Ghz정도로서 절연재 두께보다는 새는곳 없이 꼼꼼하게 잘 막는것이 중요하며 끝단, 접속부등의 형상과 처리가 아주 큰 영향이 있고 절연재 AL과 CU차이는 미미합니다
3. 그냥 호일테이프말고 절연용 테이프는.도전성접착제 써서 문제없습니다. 동테이프라면 끝단끼리 땜질하는 경우도 있고요. 혹자는 동테이프-접착제.샌드위치 구조의 캐패시턴스 운운하는 사람들이 있는데. 그정도로 민감한 장비는 게시판에서 논할 수준은 아니고 대부분 약팔기.입니다(오디오 쪽에 흔하죠)
실제로는 손으로 블랙박스 하단부를 감싸는 것 만으로도 속도계 gps 감도가 눈에 띄게 좋아지더라구요.
전 이쁘게하겠다고 안쪽에 emi테이프를 바를려다 뜯고 조립하고 또 뜯고 하다가 사망했습니다 ㅋㅋㅋ
기판 빼는 과정에서 lcd쪽 기판과 연결된 케이블이 끊어져서 고장난거라..
안테나 자체가 해당 모듈이 사용하는 주파수 대역에 맞추어서 제작되어있습니다.
사실상 사용하는 주파수 대역이 하나의 주파수만 사용하는 것이 아니기 때문에 (Band, 대역으로 구성되어 있겠쥬) 핸드폰이랑 연결된다고 볼 수 있습니당.
f(주파수)=c(빛 속도)/l(파장 길이)
보통 밧데리를 사용하는 시료에서 전자파가 가장 많이 발생하는 부분은 AC to DC 컨버터 모듈이나(근데 이부분은 애초에 DC만 사용할 것 같아서 .. 해당사항이 없을것 같구요)
보드 내 케이블들(전선)에서 전자파가 많이 나와용..
전선이 안테나 역할을 해서
보드 회로도 가능하긴 한데 .. 미약할 것 같고 ..
전자파 차폐하려면 육면을 끊김없거나 혹은 잘 접촉시켜서 밀실처럼 만들어야 하구요(사실상 이방법은 블박 기능을 못하겠죠?.. 렌즈마저 가려버리니까 ㅎㅎ;)
알루미늄 호일이나 동테이프로 4면을 두른다면 전자파가 반사되어 직접적으로 속도계에 영향을 안미치게 하는 의도로 생각하시면 될 것 같아요
3m 동테이프가 짱이라고 말씀드린게 접착제가 도전성이며 성능이 킹왕짱이라능..
고스트 블박이 EMC(RS)쪽이 문제가 있는듯 하네예..
제게 고스트 블박이 있으면 시험해보겠는데 없어서 ..ㅋㅋ;
제 목적이 고스트XL의 전자파 차단! 이 아니고
고스트XL의 GPS 간섭을 줄이겠다! 니까
전자파가 반사되서 다른 곳으로 가도 GPS수신감도만 좋아지면 괜찮아요.
그리고 완전히 차폐해버리면 스마트폰이랑 wifi 통신이 안되니까
그건 제가 바라는 결과물이 아니었습니다 ㅋ
여담으로 속도계에 외장안테나를 달아볼까 생각했었는데
생각보다 분해가 어려워서 그냥 냅뒀어요 ㅋㅋ
왜그런지 모르겠지만, 퇴근시 삼성역에서 합수부 가는 길에만 발생 하더군요.
이건 아마도 건물내 있다 나와 둘다 동시에 켜면서 볼트가 gps를 못잡아서 생기는 문제 같긴 합니다.
속도가 튀는게 센서를 못잡는것도 같고요.
(개인 적인 생각이에요)
보통 볼트 재부팅 후 문제가 해결되어 이슈 없이 쓰고 있지만 참고해보겠습니다.
(집에 굴러다니는 알루 테잎이 있으나 외관상? 고민좀 해야겠네요. (전 고스트를 상단에 달고 다녀서요 ㅠㅠ))
감사합니다.
가정용 테이프 5겹 발랐는데 효과 없었거든요 ㅠ
